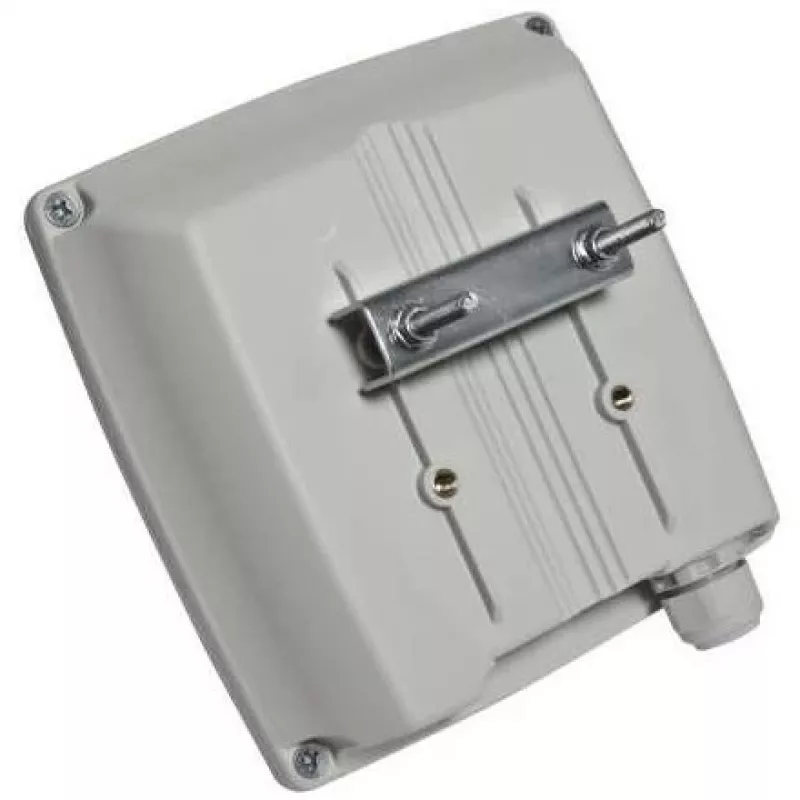

Sektora antena ALLNET ANT-58-1T1R-PATCH-185

ALLNET ANT-58-1T1R-PATCH-185 ir kompakta sektora antena, kas paredzēta bezvadu tīkliem, kuri darbojas 5,15–5,85 GHz frekvenču diapazonā. Ar maksimālo pastiprinājumu 10 dBi, 50 Ω pretestību un N tipa ligzdu šī antena ir izstrādāta, lai uzlabotu signāla virzienu un pārklājumu, vienlaikus saglabājot zemu profilu un vienkāršu uzstādīšanu. Tās mazie izmēri (180 mm x 45 mm x 180 mm) un baltā apdare padara to piemērotu gan iekštelpu, gan āra montāžai, kur vēlams neuzkrītošs izskats.

Priekšrocības

Antena nodrošina fokusētu starojuma diagrammu un 10 dBi pastiprinājumu, kas palīdz paplašināt efektīvo darbības rādiusu un signāla stabilitāti piekļuves punktiem un klienta ierīcēm 5 GHz joslā. 50 Ω pretestība atbilst tipiskam radio aprīkojumam, un N tipa sievišķais savienotājs nodrošina drošu RF savienojumu. Kompaktie izmēri un vieglā konstrukcija vienkāršo montāžu uz sienām, mastiem vai korpusiem, neprasot daudz vietas vai specializētu aparatūru.

Piemērots

• Āra vai iekštelpu Wi‑Fi pārklājuma uzlabošanai 5 GHz joslā
• Punkts‑daudzpunktu sektora izvietošanai mazām vai vidēja izmēra teritorijām
• Integrēšanai ar piekļuves punktiem, CPE vai maršrutētājiem, kas pieņem N tipa sievišķos savienotājus
• Esošo tīklu modernizēšanai, kur nepieciešams lielāks virziens un pastiprinājums

Galvenās specifikācijas

• Frekvenču josla: 5,15–5,85 GHz
• Antenas pastiprinājums (maks.): 10 dBi
• Pretestība: 50 Ω
• Savienotāja tips: N tipa sievišķais
• Maksimālā jaudas izturība: 10 W
• Izmēri: 180 mm × 45 mm × 180 mm
• Krāsa: Balta

Lietošana

Uzstādiet antenu uz piemērota kronšteina, masta vai sienas virsmas pozīcijā, kas veicina tiešu redzamību uz paredzēto pārklājuma zonu. Savienojiet antenu ar RF aprīkojumu, izmantojot atbilstošu zemas zudumu koaksiālo kabeli, kas terminēts ar saderīgu N tipa vīrišķo savienotāju. Noregulējiet antenu, lai tā būtu vērsta uz apkalpošanas zonu optimālam virzienam; nelielas azimuta un pacēluma korekcijas var uzlabot signāla stiprumu. Pārliecinieties, ka pievienotā radio ierīce ir konfigurēta darbībai 5,15–5,85 GHz frekvenču diapazonā un ka raidīšanas jauda nepārsniedz antenas 10 W jaudu.

Ieteikumi

Labākajiem rezultātiem izmantojiet ANT-58-1T1R-PATCH-185 kopā ar saderīgām 5 GHz radio ierīcēm un zemas zudumu koaksiālo kabeli. Novietojiet antenu pacēlumā, kas ir brīvs no lieliem šķēršļiem, un prom no lielām metāla virsmām, kas varētu izkropļot starojuma diagrammu. Pārbaudiet savienotāja pievilkšanas griezes momentu un veiciet visu āra savienojumu hidroizolāciju, lai nodrošinātu ilgstošu veiktspēju.
