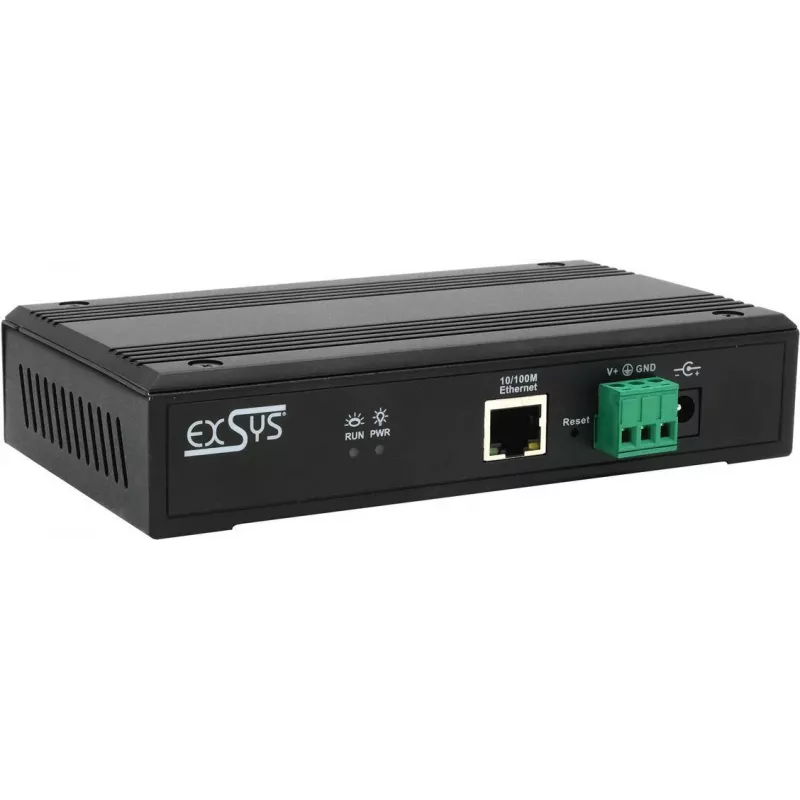

Seriālā ierīču serveris Exsys EX-61004 — 4x RS232/422/485 porti, komplektā strāvas adapteris

Exsys EX-61004 ir kompakts seriālais ierīču serveris, kas nodrošina četrus konfigurējamus seriālos portus, kuri ir saderīgi ar RS232, RS422 un RS485 standartiem. Iekārta tiek piegādāta kopā ar strāvas adapteri un savieno seriālās ierīces ar Ethernet tīkliem, nodrošinot attālinātu piekļuvi, centralizētu datu vākšanu un mantoto ierīču integrāciju mūsdienīgās IP balstītās sistēmās. Ierīce atbalsta konfigurējamus portu režīmus, lai jūs varētu pielāgot saskarni plašam rūpniecisko kontrolieru, sensoru un mērinstrumentu klāstam.

Priekšrocības

Exsys EX-61004 piedāvā elastīgu seriālās saskarnes izvēli četriem portiem, katram portam ļaujot darboties RS232, RS422 vai RS485 režīmā. Strāvas adaptera iekļaušana komplektā vienkāršo uzstādīšanu un samazina nepieciešamību pēc papildu piederumiem. Tīkla atbalsta konstrukcija nodrošina attālinātu pievienoto seriālo ierīču pārvaldību un uzraudzību, samazinot nepieciešamību pēc klātienes piekļuves. Kompaktie izmēri un skaidrā portu konfigurācija padara to piemērotu montāžai statīvā vai panelī, kur ir svarīga vieta un uzticamība.

Piemērots

• Rūpniecisko kontrolieru un PLC savienošanai ar IP tīkliem
• Sensoru un mērinstrumentu attālinātai uzraudzībai
• Mantoto seriālo ierīču integrēšanai mūsdienīgās SCADA vai IoT sistēmās
• Seriālo ierīču datu centralizēšanai reģistrēšanai un analīzei

Galvenās specifikācijas

• Seriālie porti: 4 konfigurējami porti, kas atbalsta RS232, RS422 un RS485 signālus
• Tīkla saskarne: Ethernet savienojums ierīces-tīkla komunikācijai
• Barošana: Komplektā ārējs strāvas adapteris tūlītējai darbībai
• Formas faktors: Kompakts korpuss, kas piemērots darbvirsmas, DIN-sliedes vai paneļa montāžai atkarībā no uzstādīšanas veida
• Protokolu atbalsts: Tipiska seriālā-Ethernet konvertācija un attālināta seriālo ierīču pārvaldība

Kā lietot

Uzstādiet Exsys EX-61004 vietā ar tīkla piekļuvi un tuvumā esošu strāvas kontaktligzdu. Pievienojiet katru seriālo ierīci attiecīgajam portam un konfigurējiet porta režīmu (RS232, RS422 vai RS485) un seriālos parametrus (baudu pārraides ātrumu, paritāti, datu bitus, stop bitus), lai tie atbilstu pievienotajām iekārtām. Pievienojiet serveri Ethernet tīklam un piešķiriet IP adresi, izmantojot DHCP vai manuālu konfigurāciju. Izmantojiet ierīces pārvaldības saskarni, lai iestatītu seriālo-IP kartēšanu, drošības iestatījumus un uzraudzības opcijas. Pārbaudiet komunikāciju ar katru seriālo ierīci, izmantojot termināļa lietojumprogrammu vai resursdatora programmatūru, kas saņems seriālos datus pa tīklu.

Ieteikumi

Novietojiet ierīci aizsargātā vidē, prom no spēcīgiem elektromagnētiskiem traucējumiem, un nodrošiniet pareizu zemējumu, ja nepieciešams. Precīzi saskaņojiet seriālos parametrus ar pievienotajām iekārtām un pārbaudiet diferenciālo pāru vadu savienojumus RS422/RS485 līnijām. Izmantojiet stabilu tīklu un barošanas avotus, lai nodrošinātu pastāvīgu attālinātu piekļuvi, un apsveriet tīkla līmeņa drošības un piekļuves kontroles ieviešanu, pakļaujot seriālās ierīces plašākiem tīkliem.
