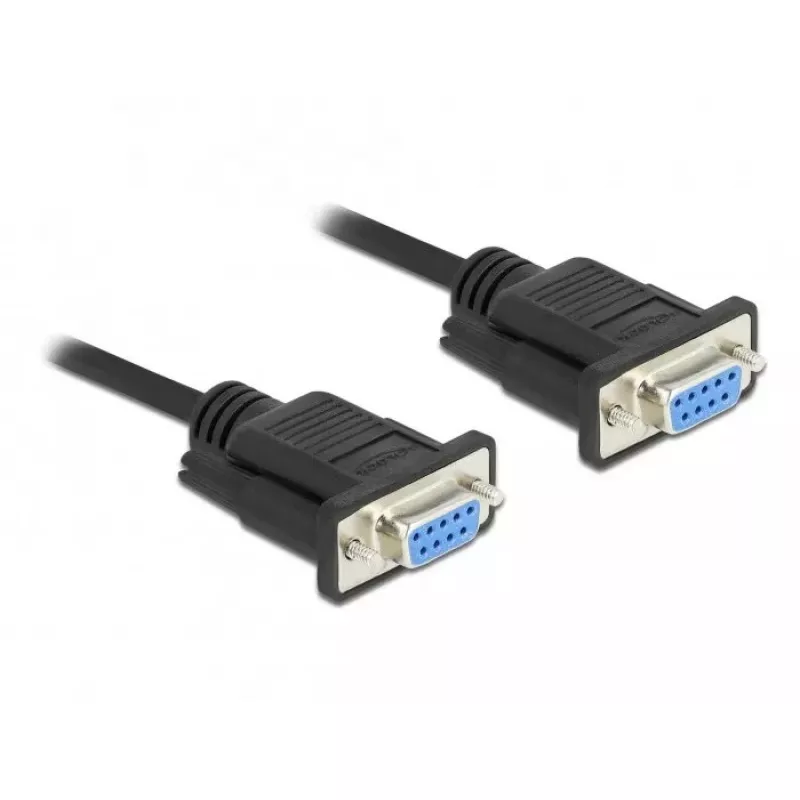

Seriālais kabelis DeLOCK 87785 melns 2m DB-9

DeLOCK 87785 ir 2 m garš melns seriālais kabelis ar DB‑9 (mini D‑Sub 9) savienotājiem, kas paredzēts divu RS‑232 ierīču savienošanai tiešai datu apmaiņai. Ar 5 mm kabeļa diametru un kompaktiem mini D‑Sub 9 spraudņiem (aptuveni 44 x 33,3 x 15 mm), kabelis piemērots standarta RS‑232 pieslēgvietām un ļauj izvietot savienotājus blakus. Elektroinstalācija veidota kā pilnībā savienots nullmodēma kabelis ar CTS/RTS automātisko vadību, nodrošinot plūsmas kontrolētu seriālo komunikāciju starp ierīcēm, piemēram, printeriem, mērinstrumentiem, pārveidotājiem, centrmezgliem un sadales paneļiem.

Priekšrocības

Kabelis nodrošina pilnīgu nullmodēma elektroinstalāciju, tāpēc pārraides un uztveršanas signāli ir krustoti tiešai ierīces–ierīcei komunikācijai. Integrētā CTS/RTS automātiskā vadība atbalsta aparatūras plūsmas kontroli bez manuālas signālu pārslēgšanas. Kompaktie mini D‑Sub 9 savienotāji samazina vietas prasības pieslēgvietu rajonā, vienlaikus saglabājot savietojamību ar standarta RS‑232 saskarnēm. 2 m garums piedāvā elastību tipiskiem darbstaciju un iekārtu izkārtojumiem.

Piemērots

• Printeru pievienošanai datoriem vai kontrolieriem
• Mērinstrumentu un datu reģistrētāju savienošanai

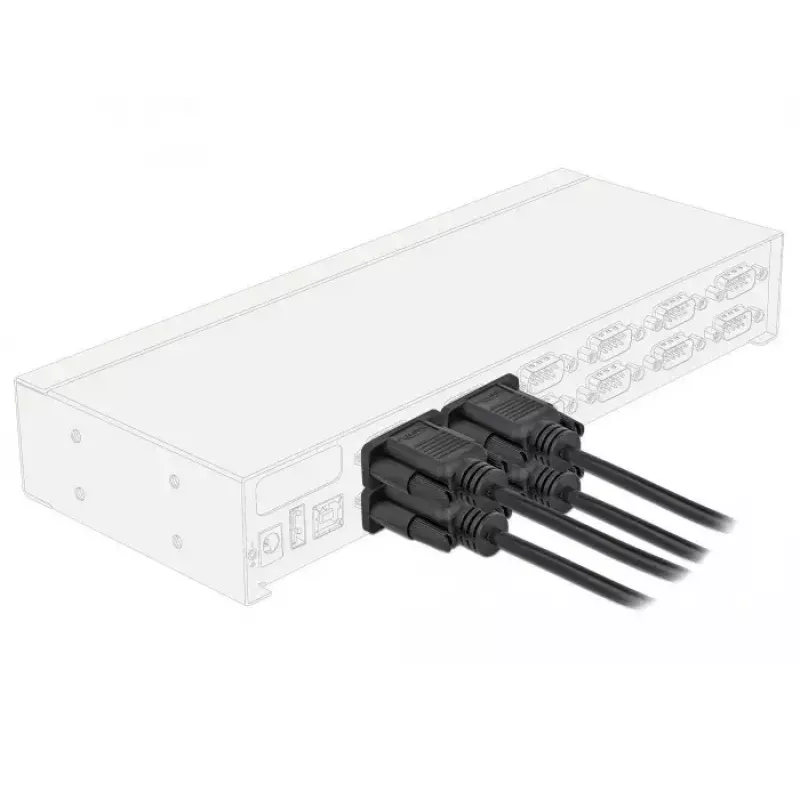

• RS‑232 pārveidotāju, centrmezglu un sadales paneļu saskarnei
• Tiešai seriālajai komunikācijai starp divām ierīcēm, kurām nepieciešama nullmodēma elektroinstalācija

Galvenās specifikācijas

• Ražotājs: DELOCK
• Modelis / MPN: 87785
• EAN: 4043619877850
• Kabeļa garums: 2 m
• Savienotājs: DB‑9 (mini D‑Sub 9) abos galos
• Kabeļa diametrs: aptuveni 5 mm
• Elektroinstalācija: pilnībā savienots nullmodēms (krustoti TX/RX)
• Plūsmas kontrole: CTS/RTS automātiskā vadība
• Krāsa: melna

Kā lietot

Pievienojiet katru DB‑9 savienotāju attiecīgo ierīču RS‑232 pieslēgvietai. Kabelis ir iepriekš instalēts kā nullmodēms, tāpēc tiešai ierīces–ierīcei komunikācijai nav nepieciešama papildu elektroinstalācija vai adapteris. Pārliecinieties, ka abas ierīces ir konfigurētas seriālajai komunikācijai ar saderīgu bodu ātrumu, paritāti, datu bitiem un stopbitiem. Aparatūras plūsmas kontrole, izmantojot CTS/RTS, tiek automātiski nodrošināta ar kabeļa palīdzību, ja to atbalsta pievienotās ierīces.

Ieteikumi

Uzticamai darbībai izvairieties no asiem izliekumiem un pārmērīgas vilkšanas uz kabeļa; saglabājiet saprātīgu attālumu no augstsprieguma elektrolīnijām vai spēcīgiem elektromagnētiskiem avotiem. Pirms lietošanas pārbaudiet pieslēgvietu spraudņu izvietojumu un ierīču iestatījumus, lai novērstu komunikācijas konfliktus.
