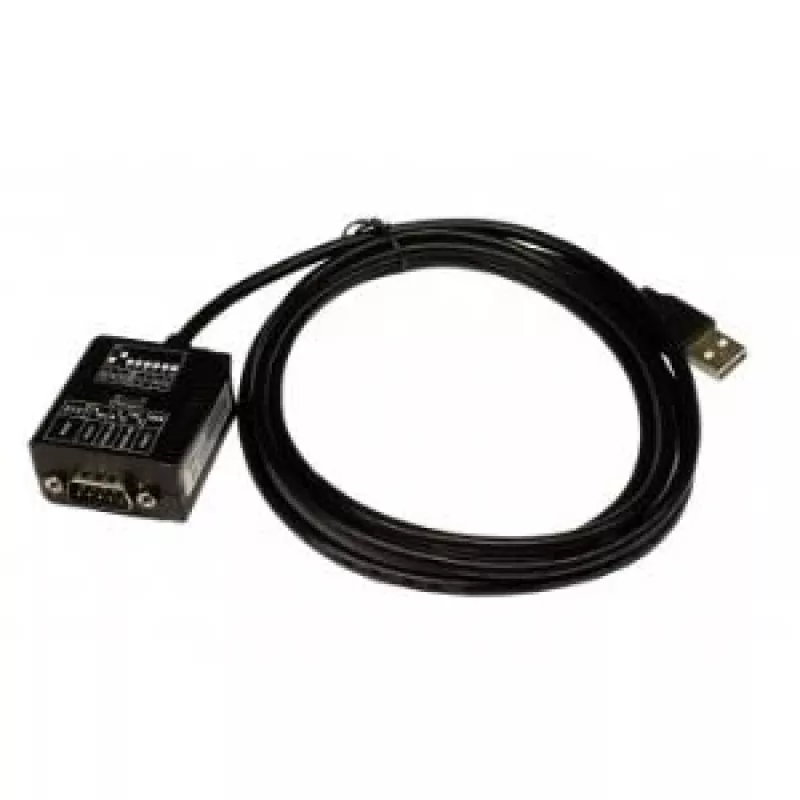

Seriālais kabelis EXSYS EX-1309-9, melns, 1,8 m, USB Type-A – DB-9

EXSYS EX-1309-9 USB 2.0 uz RS-232/422/485 kabelis nodrošina vienu augstas veiktspējas, ar 16C550 tipa UART saderīgu RS-232 seriālo portu, izmantojot 9 kontaktu DB-9 spraudni. Paredzēts personālajiem datoriem, plānajiem klientiem, piezīmjdatoriem un serveriem, tas paplašina sistēmas COM portus acumirklī, izmantojot USB 1.1/2.0 Type-A savienojumu, neatverot datoru. Kabelis ir 1,8 m garš, melnā krāsā, un tā svars ir aptuveni 0,15 kg.

Priekšrocības

Šis seriālais kabelis nodrošina uzticamu seriālo komunikāciju ar iebūvētu 16 baitu FIFO buferi (16C550), atbalsta vairākus seriālos standartus (RS-232, RS-422, RS-485) vienā adapterī, un saņem strāvu no USB kopnes. Tā „plug-and-play” konstrukcija nodrošina ātru uzstādīšanu un tūlītēju COM portu paplašināšanu. Papildu iespējas ietver strāvas padevi caur DB-9 savienotāju un atbalstu papildu DIN-sliedes komplektam montāžai statīvā.

Piemērots

• Mantoto RS-232 ierīču (modemu, seriālo printeru, mērinstrumentu) savienošanai ar moderniem datoriem, kam ir tikai USB pieslēgvietas
• Rūpnieciskiem lietojumiem, kam nepieciešami RS-422 vai RS-485 savienojumi
• Lauka servisam, apkopei un tīkla iekārtu un kontrolleru konfigurēšanai

Galvenās specifikācijas

• Modelis: EXSYS EX-1309-9
• Savienotāji: USB Type-A uz DB-9 (9 kontaktu spraudnis)
• Atbalstītās saskarnes: RS-232 (V.24), RS-422 (4 vadu pilnais duplekss), RS-485 (2 vadu pusduplekss un 4 vadu pilnais duplekss)
• UART: 16C550 tipa ar 16 baitu FIFO
• Datu formāts: Datu biti 7 vai 8; Stop biti 1, 1,5 vai 2; Paritāte: nav, pāra, nepāra, atstarpe, iezīme
• RS-232 signāli: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Barošana: no USB kopnes; papildu barošana caur DB-9
• Garums un krāsa: 1,8 m, melna
• Svars: 0,15 kg

Lietošana

Pievienojiet USB Type-A spraudni brīvai USB 1.1 vai 2.0 pieslēgvietai personālajā datorā, piezīmjdatorā vai serverī. Piestipriniet DB-9 spraudni seriālajai ierīcei, izmantojot atbilstošu vadu savienojumu RS-232, RS-422 vai RS-485 režīmam pēc nepieciešamības. Ierīce pēc noklusējuma tiek barota no kopnes; ja izmanto barošanu caur DB-9, pārliecinieties, ka pievienotā iekārta atbalsta šo iespēju. Instalējiet visus nepieciešamos draiverus, ko piegādā operētājsistēma vai Exsys, lai aktivizētu virtuālo COM portu, ja sistēma adapteri neatpazīst automātiski.

Ieteikumi

Izmantojiet ekranētus kabeļus un pareizu zemējumu elektriski trokšņainās rūpnieciskās vidēs. Pirms ierīču barošanas pārbaudiet signālu vadu savienojumus (TX/RX pārus vai diferenciālos pārus) un izvēlieties RS-422 vai RS-485 liela attāluma vai vairāku punktu instalācijām.
