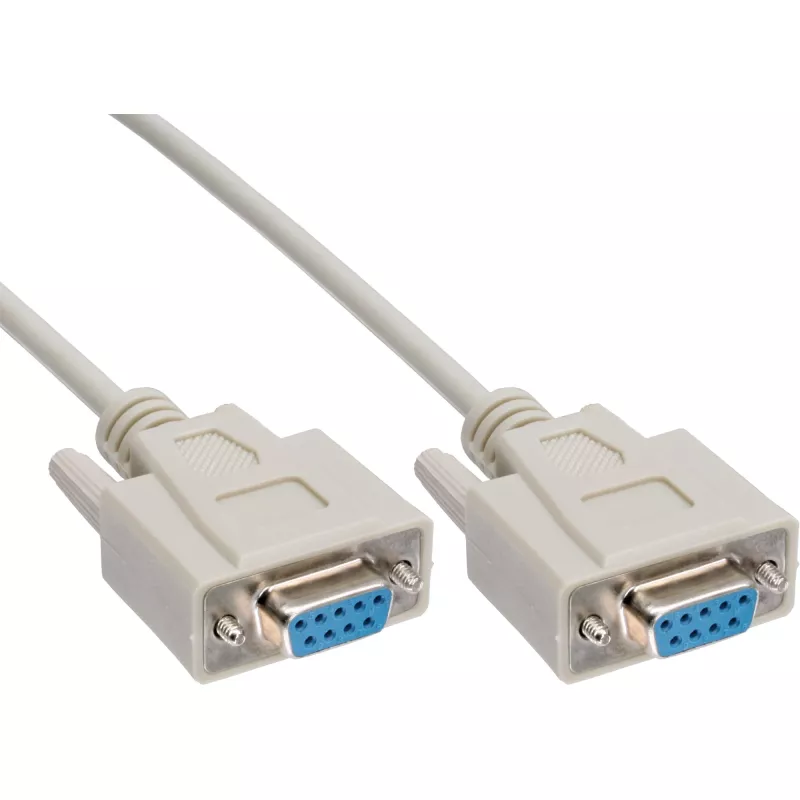

Seriālais nulles modema kabelis InLine B-12226 9-pin sieviešu–sieviešu, 10 m

InLine B-12226 ir 10 m garš nulles modema seriālais kabelis ar 9-pin sieviešu savienotājiem abos galos, kas paredzēts tiešai RS-232 komunikācijai starp divām DTE ierīcēm. Kabelis krusto pārraides un uztveršanas līnijas, lai nodrošinātu punktveida datu pārraidi bez modema vai DCE ierīces. Tā 10 metru garums atbalsta savienojumus lielākos attālumos, savukārt standarta 9-pin DE-9 sieviešu savienotāji nodrošina saderību ar iekārtām, kas izmanto tradicionālos seriālos portus.

Priekšrocības

Kabelis piedāvā fiksētu nulles modema vadu savienojumu, kas novērš nepieciešamību pēc papildu adapteriem vai dzimuma mainītājiem, savienojot divus datorus, termināļus vai citas DTE ierīces. Izturīga konstrukcija un uzticams ekranējums saglabā signāla integritāti seriālajai komunikācijai pagarinātā garumā. Standarta 9-pin sieviešu savienotāju izmantošana vienkāršo uzstādīšanu un nomaiņu vidēs ar mantotām RS-232 aparatūras ierīcēm.

Piemērots

• Tiešai RS-232 datu pārraidei starp diviem datoriem vai termināļiem
• Tīkla iekārtu un rūpniecisko kontrolleru konfigurēšanai un atkļūdošanai
• Mantoto ierīču, piemēram, printeru, modemu (nulles modema scenārijos) un mērinstrumentu savienošanai
• Seriālās konsoles piekļuvei maršrutētājiem, slēdžiem un iegultajām sistēmām

Galvenās specifikācijas

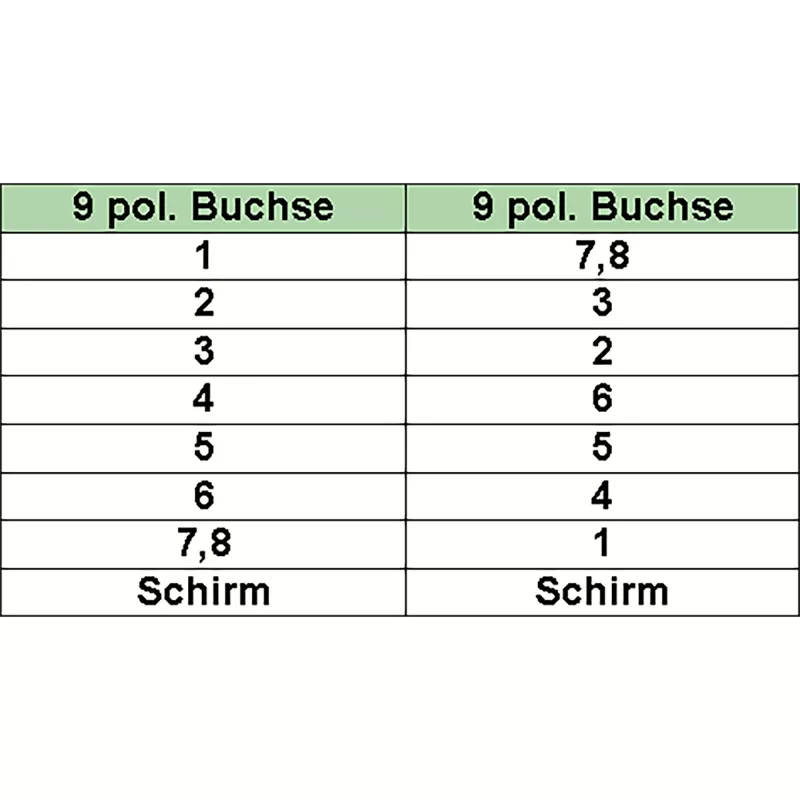

• Kabeļa tips: nulles modema seriālais kabelis (krustots TX/RX)
• Savienotāju konfigurācija: 9-pin sieviešu uz 9-pin sieviešu
• Garums: 10 m
• Saskarnes standarts: RS-232
• Konstrukcija: ekranēti vadītāji samazinātiem traucējumiem un uzlabotai signāla stabilitātei
• Lietošanas vide: paredzēts galda, laboratorijas, rūpnieciskām un lauka servisa lietojumprogrammām

Kā lietot

Pievienojiet katru 9-pin sieviešu savienotāju abu ierīču, kuras vēlaties savienot, seriālajam portam. Pārliecinieties, ka abas ierīces ir konfigurētas izmantot saderīgus RS-232 iestatījumus (baudu ātrums, paritāte, datu biti, stop biti un plūsmas kontrole) veiksmīgai komunikācijai. Iebūvētais nulles modema vadu savienojums veic nepieciešamo pārraides/uztveršanas krustojumu, tāpēc nav nepieciešams ārējs adapteris. Izvietojiet kabeli, izvairoties no asiem līkumiem un spēcīgu elektromagnētisko traucējumu avotiem, lai saglabātu signāla kvalitāti 10 m garumā.

Ieteikumi

Lai iegūtu labākos rezultātus, pirms kabeļa izvietošanas pastāvīgā instalācijā pārbaudiet porta iestatījumus un veiciet atgriezeniskās cilpas vai vienkāršu termināļa testu. Augstas traucējumu vides gadījumā, ja iespējams, izmantojiet ferīta serdeņus vai papildu ekranējumu un izvairieties no kabeļa izvietošanas paralēli augstsprieguma elektropārvades līnijām.
