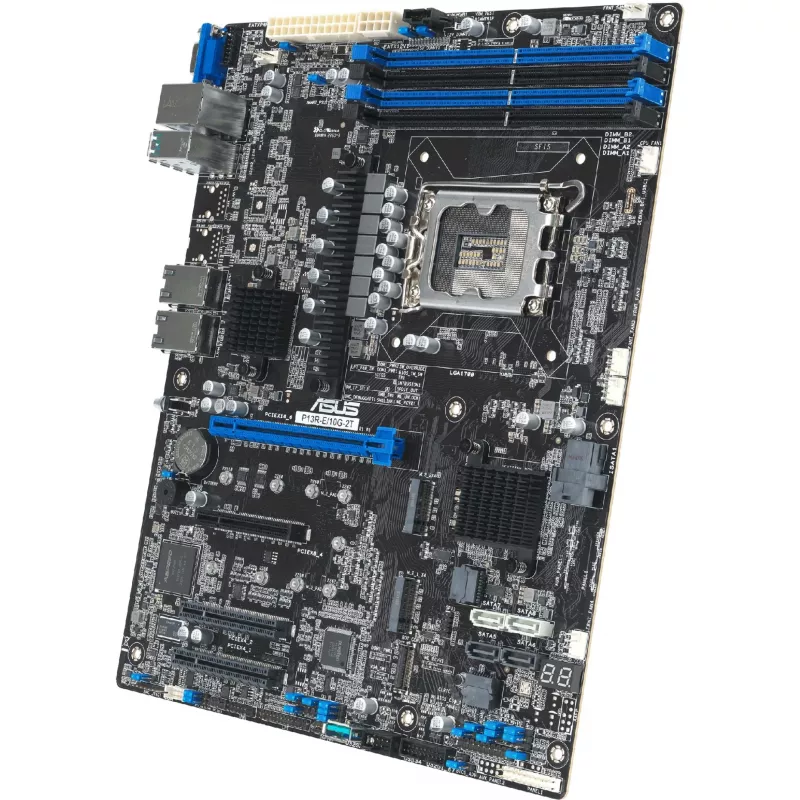

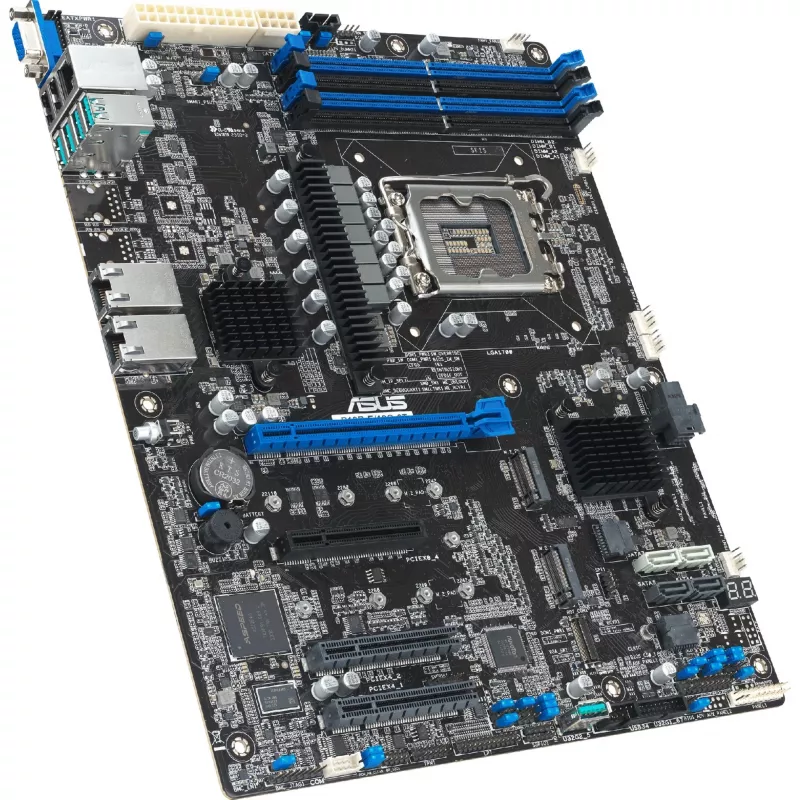

Servera mātesplate ASUS P13R-E/10G-2T LGA 1700 ATX, Intel mikroshēmojums, DDR5 ECC UDIMM, 4x DIMM, 2x 10Gb RJ-45, 8x SATA III, 2x M.2

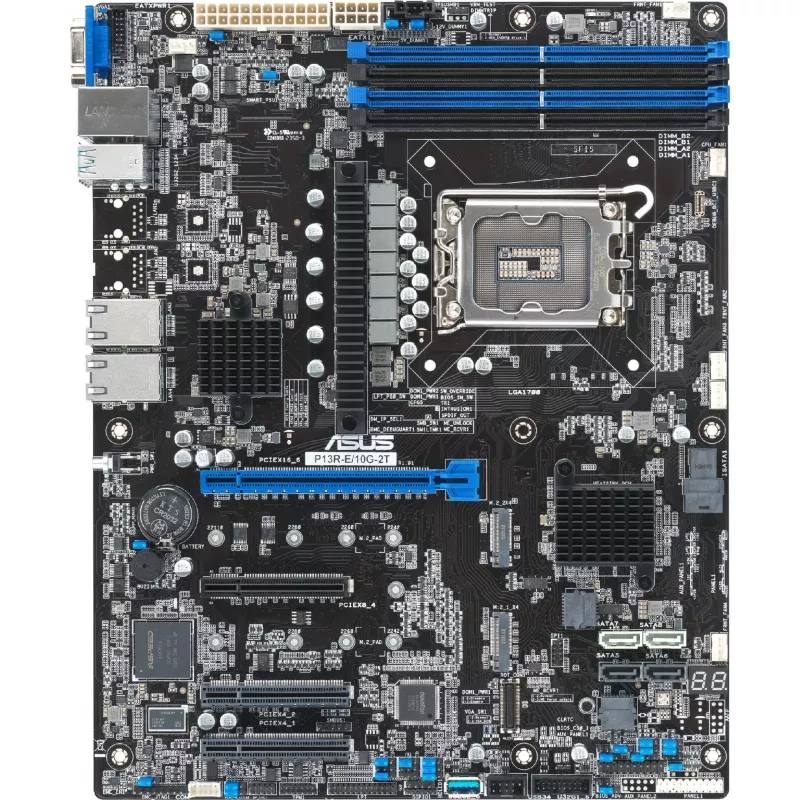

ASUS P13R-E/10G-2T ir ATX servera mātesplate ar LGA 1700 ligzdu un Intel mikroshēmojumu. Tā atbalsta Intel® Pentium® sērijas procesorus un nodrošina iebūvēto Aspeed AST2600 grafiku ar 64 MB speciālo iebūvēto grafikas atmiņu. Plate pieņem līdz 128 GB DDR5 ECC UDIMM atmiņas četros DIMM slotos divkanālu konfigurācijā un atbalsta atmiņas takts frekvences līdz 3600 MT/s. Atmiņas iespējas ietver astoņus SATA III portus un divus M.2 slotus, kopumā atbalstot līdz desmit diskdziņiem (HDD un SSD). Aizmugurējais I/O ietver divus Ethernet RJ-45 portus (ieskaitot 10Gb), četrus USB 3.2 Gen 2 Type-A portus, vienu VGA portu un divus USB 2.0 portus. Plate arī nodrošina vairākus iekšējos savienotājus ventilatoriem, USB, TPM un COM savienojumam un iekļaujas standarta ATX korpusos ar izmēriem 305 × 244 mm.

Priekšrocības

Mātesplate apvieno LGA 1700 saderību un Intel servera mikroshēmojumu, lai atbalstītu servera līmeņa DDR5 ECC atmiņu un uzticamu atmiņas paplašināmību. Iebūvētā Aspeed AST2600 grafika nodrošina attālinātu pārvaldību un pamata displeja izvadi bez diskrēta GPU. Vairāki ātrdarbīgi tīkla porti, liels skaits SATA savienotāju un M.2 slotu ļauj veidot elastīgas atmiņas konfigurācijas, savukārt bagātīgi iekšējie ventilatoru un barošanas savienotāji atbalsta korpusa dzesēšanu un sistēmas stabilitāti.

Piemērota

• Mazo un vidējo uzņēmumu serveriem
• Tīkla ierīcēm un tīkla vārtejas ierīcēm, kam nepieciešama 10Gb savienojamība
• Uz atmiņu orientētiem serveriem ar vairākiem SATA un M.2 diskdziņiem
• Sistēmām, kam nepieciešama ECC atmiņa datu integritātei

Galvenās specifikācijas

• Formas faktors: ATX — 305 × 244 mm
• CPU ligzda: LGA 1700; saderīga ar Intel Pentium sērijas procesoriem
• Mikroshēmojuma saime: Intel servera mikroshēmojums
• Atmiņa: līdz 128 GB DDR5 ECC UDIMM, 4 DIMM sloti, divkanālu, līdz 3600 MT/s
• Iebūvētā grafika: Aspeed AST2600 ar 64 MB iebūvēto atmiņu
• Atmiņas ierīces: 8 × SATA III porti; 2 × M.2 sloti; atbalsta HDD un SSD (kopā līdz 10 diskdziņiem)
• Paplašināšana: 1 × PCIe x16, 3 × PCIe x8
• Iekšējais I/O: TPM savienotājs; 1 × COM savienotājs; vairāki ventilatora savienotāji (ieskaitot 6 korpusa ventilatora savienotājus); iekšējie USB 3.2 Gen 1 un USB 3.2 Gen 2 Type-A savienotājs(-i); barošanas ventilatora savienotājs
• Aizmugurējais I/O: 2 × RJ-45 Ethernet porti (ieskaitot 10Gb), 4 × USB 3.2 Gen 2 Type-A, 1 × VGA (D-Sub), 2 × USB 2.0
• Darba temperatūras: darba 10–50 °C; uzglabāšanas −40–70 °C; uzglabāšanas relatīvais mitrums 20–90%

Kā lietot

Uzstādiet mātesplati ATX saderīgā korpusā un nostipriniet to, izmantojot standarta starplikas. Ievietojiet LGA 1700 saderīgu Intel Pentium CPU un uzstādiet atbilstošu LGA 1700 dzesētāju, ievērojot dzesētāja ražotāja norādījumus. Ievietojiet līdz četriem DDR5 ECC UDIMM moduļiem ieteiktajos divkanālu slotos. Pievienojiet atmiņas ierīces SATA III portiem vai M.2 slotiem pēc vajadzības un pievienojiet barošanas savienotājus no barošanas bloka. Izmantojiet aizmugurējos un iekšējos USB, COM, TPM un ventilatora savienotājus, lai pievienotu perifērijas ierīces, pārvaldības moduļus un korpusa ventilatorus. Konfigurējiet BIOS/UEFI iestatījumus CPU, atmiņai un uzglabāšanas funkcijām pirms servera lietošanai piemērotas operētājsistēmas instalēšanas.

Ieteikumi

Lai nodrošinātu datu integritāti un stabilitāti, izmantojiet DDR5 ECC UDIMM moduļus, kas sertificēti servera lietošanai, uzturiet programmaparatūru un BIOS atjauninātu un nodrošiniet atbilstošu korpusa gaisa plūsmu ilgstošai darbībai noteiktajā 10–50 °C diapazonā. Izvairieties no saskares ar šķidrumiem un mitrumu, lai novērstu aprīkojuma bojājumus.
