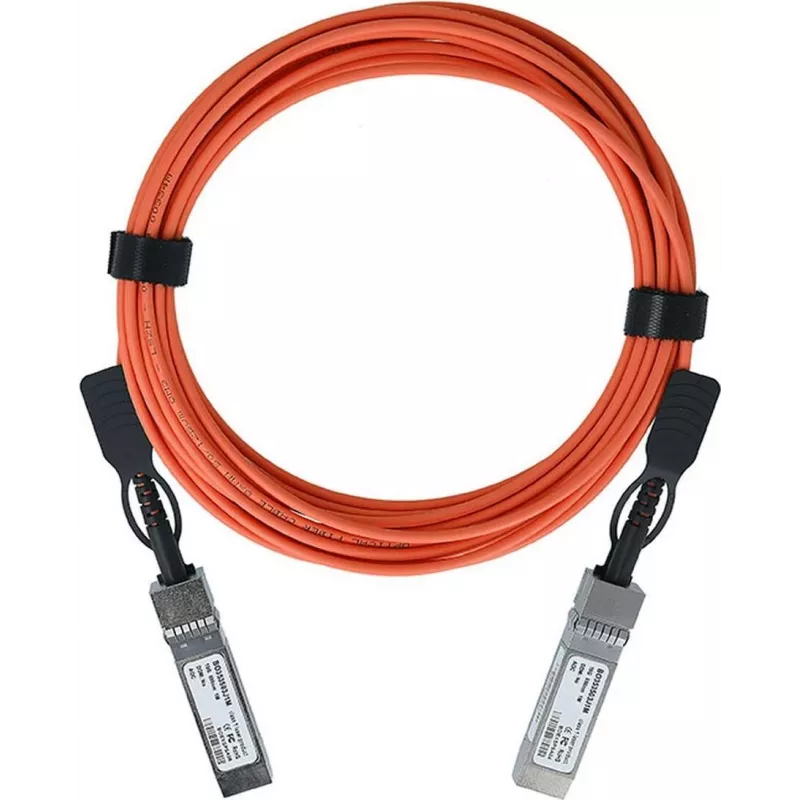

SFP+ AOC CBO SFP-AOC-10G-1M, aktīvs optiskais kabelis 10G, garums 1 m

CBO SFP-AOC-10G-1M ir SFP+ aktīvs optiskais kabelis (AOC), kas paredzēts 10 Gigabit Ethernet savienojumiem ar fiksētu 1 m garumu. Kabelis nodrošina tiešu optisku savienojumu starp saderīgiem SFP+ portiem, domāts īsa attāluma ātrdarbīgai tīklošanai, piemēram, servera-slēdža, slēdža-slēdža augšupsaitēm un ierīču starpsavienojumiem. Kā AOC, tas integrē optiskos raiduztvērējus un duplekso šķiedru posmu vienā mezglā, lai samazinātu kabeļu sarežģītību, mazinātu enerģijas patēriņu salīdzinājumā ar dažiem optiskā raiduztvērēja un savienotāja kabeļa risinājumiem, un nodrošinātu imunitāti pret elektromagnētiskiem traucējumiem.

Priekšrocības

Šis aktīvais optiskais kabelis nodrošina 10 Gbit/s datu pārraides ātrumu kompaktā 1 m formā, ļaujot veidot uzticamus īsa attāluma savienojumus bez atsevišķiem raiduztvērējiem un optiskajiem savienotāja kabeļiem. Integrētā konstrukcija vienkāršo uzstādīšanu un kabeļu pārvaldību blīvās statņu vidēs un samazina iespējamos atteices punktus. Zems elektriskās jaudas patēriņš un raksturīgā optiskā izolācija padara to piemērotu tur, kur ir svarīga EMI imunitāte un energoefektivitāte. Fiksēta garuma AOC arī novērš signāla zudumus no papildu savienotājiem, atbalstot stabilu veiktspēju īsa attāluma savienojumiem.

Piemērots

• Servera-slēdža savienojumi datu centros un statņu skapjos
• Slēdža-slēdža augšupsaites vienā statnī vai blakus statņos
• Augsta blīvuma plaukta augšdaļas (ToR) izvietojumi, kur nepieciešama kārtīga kabeļu vadība
• Tīkla iekārtu starpsavienojumi, kur nepieciešama EMI imunitāte

Galvenās specifikācijas

• Saskarne: SFP+ dupleksais optiskais savienojums 10 Gigabit Ethernet
• Datu pārraides ātrums: 10 Gbit/s
• Garums: 1 metrs (fiksēts)
• Formas faktors: AOC mezgls ar integrētiem raiduztvērējiem un duplekso šķiedru
• Darbības attālums: īsa attāluma optiskais posms, paredzēts savienojumiem statnī vai starp blakus statņiem
• Jauda: zems enerģijas patēriņš salīdzinājumā ar atsevišķa raiduztvērēja un savienotāja kabeļa risinājumiem
• EMI veiktspēja: imūns pret elektromagnētiskiem traucējumiem, pateicoties optiskajai pārraidei

Kā lietot

Uzstādiet AOC, ievietojot katru SFP+ savienotāju saderīgos SFP+ portos ierīcēs, kuras jāsavieno, ievērojot iekārtas porta orientāciju un fiksatora mehānismu. Nav nepieciešami ārēji raiduztvērēji vai atsevišķi optiskie savienotāja kabeļi. Kad fiziski pievienots, pārbaudiet posma statusu abās ierīcēs un pārliecinieties, ka saskaņotais ātrums ir 10 Gbit/s. Optimālai darbībai izvairieties no asiem kabeļa līkumiem un ievērojiet norādīto liekuma rādiusu; pirms ievietošanas pārliecinieties, ka porti un sprosti ir tīri no gružiem.

Ieteikumi

Izmantojiet šo 1 m SFP+ AOC īsiem, augsta blīvuma savienojumiem statņos vai starp blakus statņiem. Izvēlieties AOC garumus, kas atbilst statņu izkārtojumam, lai kabeļu ceļi būtu kārtīgi un saglabātu gaisa plūsmu. Savietojamībai pārliecinieties, ka mērķa ierīces atbalsta SFP+ AOC moduļus, un ievērojiet ražotāja norādījumus par porta ievietošanu un izņemšanu, lai nesabojātu sprostus vai fiksatorus.
