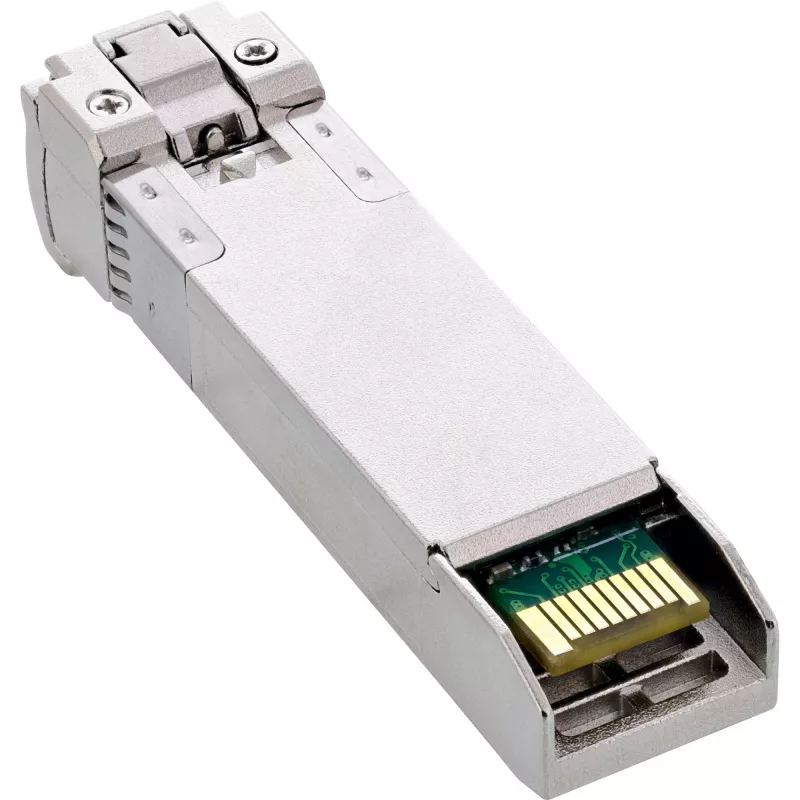

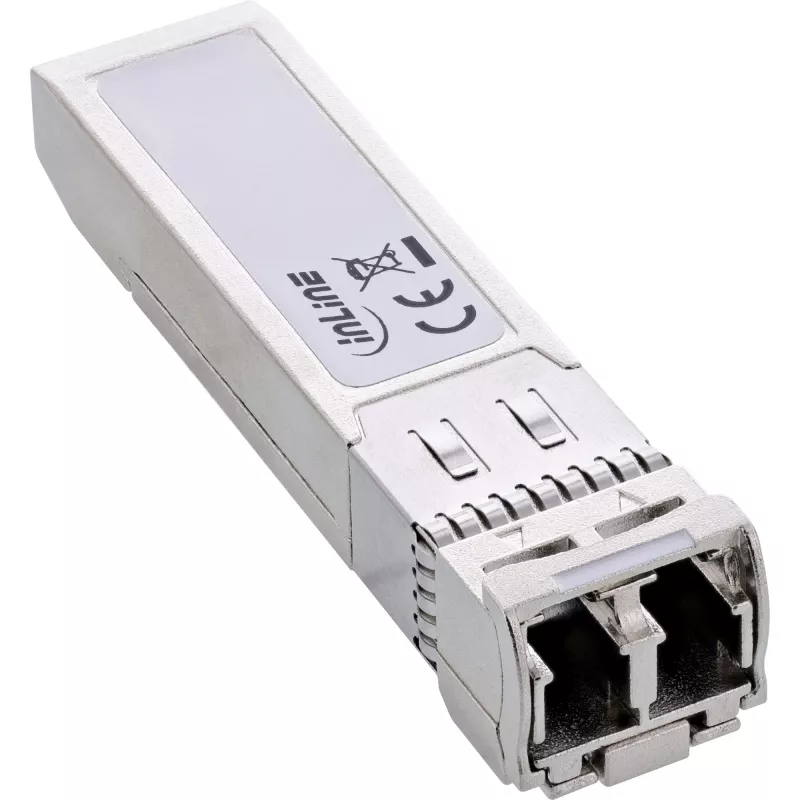

SFP+ modulis InLine 32335U 1550 nm vienmodas 100 km 10 Gb/s

10 Gb/s pilndupleksā datu pārraides ātrums:Prasīgām optisko šķiedru infrastruktūrām ar lielu joslas platumu un ātrumu.
Diapazons līdz 100 km:Ideāli piemērots tālsatiksmes tīklošanai caur vienmodas šķiedrām mugurkaula, rūpniecības vai pakalpojumu sniedzēju tīklos.
1550 nm FMI lāzers ar lielu izejas jaudu:Uzticams savienojums pat pie lielas vājināšanās vai sarežģītiem maršruta apstākļiem.
APD uztvērējs un DDM uzraudzība:Precīza uztveršanas novērtēšana un visu darbības parametru uzraudzība uzticamai diagnostikai.
MSA saderīgs un ar karstās pieslēgšanas iespēju:Maksimāla elastība uzstādīšanā, apkopē un ierīču saderībā.

InLine® SFP+ modulis 32335U ir izstrādāts visprasīgākajām prasībām optisko šķiedru infrastruktūrās. Ar diapazonu līdz 100 km uz vienmodas šķiedrām un pārraides ātrumu 10 Gb/s, tas atbilst mugurkaula līniju, tālsatiksmes līniju un plaša apgabala vietņu tīklošanas tehniskajām prasībām.
1550 nm FMI lāzers nodrošina jaudīgu signāla pārraidi, savukārt APD uztvērējs ar TIA pastiprinājumu var droši apstrādāt pat vājus ieejas signālus. Tas padara moduli īpaši piemērotu vidēm ar lielu vājināšanos.
Digitālā diagnostikas uzraudzība (DDM) ļauj detalizēti novērtēt temperatūru, barošanas spriegumu, lāzera strāvu un uztveršanas līmeni – svarīgs faktors tīkla analīzei un prognozējošai apkopei.
Pateicoties MSA standartam (SFF-8472, SFF-8431), moduli var izmantot neatkarīgi no ražotāja, un to var nomainīt darbības laikā, pateicoties karstās pieslēgšanas iespējai – maksimālai elastībai un uzticamībai.

Formas faktors: SFP+ modulis
Standarts: 10GBASE (IEEE 802.3ae)
Pārraides ātrums: līdz 10.3125 Gb/s
Šķiedras tips: vienmoda
Diapazons: līdz 100 km
Raidītājs: 1550 nm FMI lāzers
Uztvērējs: APD + TIA (1260–1620 nm)
Jaudas budžets: +5 līdz –25 dBm
Dzēšanas koeficients: tip. 8.2 dB
Savienojums: LC duplekss
DDM uzraudzība: Jā
Karstās pieslēgšanas iespēja: Jā
Spriegums: 3.3 V ±5%
Strāvas patēriņš: maks. 610 mA
Jaudas patēriņš: < 2 W
Darba temperatūra: 0 °C līdz +70 °C
MSA SFF-8472, SFF-8431 atbilstošs

Piezīme par kodēšanu:
Mūsu SFP moduļi ir rūpnīcā kodēti – neatkarīgi no tā, vai tie paredzēti Cisco, Intel vai citām sistēmām, kas var ierobežot jūsu izvēli.
Lai nodrošinātu maksimālu saderību, mēs tagad programmējam individuāli atbilstoši klienta prasībām.
Lūdzu, sazinieties ar savu pārdošanas pārstāvi.

InLine 32335U. SFP raiduztvērēja tips: Optiskā šķiedra, Maksimālais datu pārraides ātrums: 10312.5 Mbit/s, Saskarnes tips: SFP+. Ieejas spriegums: 3.3 V, Jaudas patēriņš (tipisks): 2 W. Atbilstības sertifikāti: CE, TÜV mark. Platums: 59 mm, Dziļums: 0.22 mm, Augstums: 13 mm. Iepakojuma platums: 60 mm, Iepakojuma dziļums: 90 mm, Iepakojuma augstums: 20 mm

Kā lietot

Ievietojiet SFP+ moduli pieejamā SFP+ slotā saderīgā komutatorā, maršrutētājā vai multivides pārveidotājā, līdz tas nofiksējas. Pievienojiet vienmodas šķiedru ar LC dupleksajiem savienotājiem, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet saites statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un uzraugiet optiskos parametrus, piemēram, saņemto jaudu un signāla zudumu. Tālsatiksmes saitēm apstipriniet šķiedras vājināšanos, savienotāju tīrību un atbilstošu optisko raidīšanas jaudu, lai saglabātu noteikto sasniedzamību. Modulis ir karsti pieslēdzams, un to var ievietot vai izņemt, kamēr resursdatora aprīkojums ir ieslēgts, ievērojot pārdevēja norādījumus.

Ieteikumi

Lai nodrošinātu uzticamu 100 km darbību, izmantojiet ITU-T G.652 atbilstošu vienmodas šķiedru, pirms savienošanas pārbaudiet un notīriet LC savienotājus, kā arī pārbaudiet pilno saites budžetu, ieskaitot savienotāju un savienojumu zudumus. Pārbaudiet pārdevēja saderības sarakstus SFP+ moduļiem un iespējojiet nepieciešamos resursdatora puses iestatījumus (piemēram, optiku vai porta ātrumu), lai nodrošinātu stabilu 10 Gb/s darbību.
