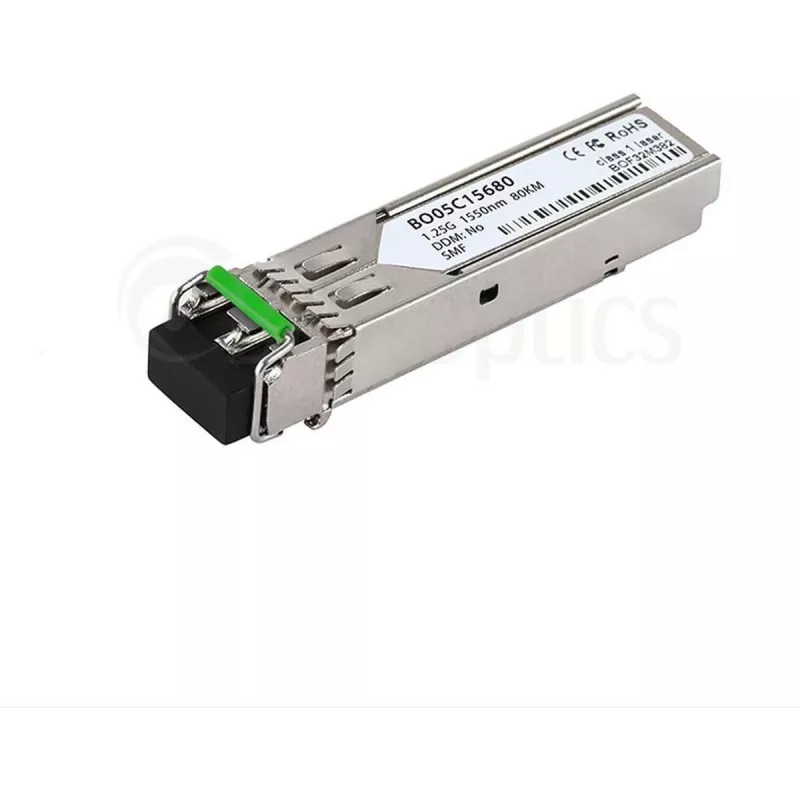

SFP optiskā raiduztvērējs CBO SFP-1G-ZX-NV-BO 1,25 Gbps vienmoda 1310/1550 nm

CBO SFP-1G-ZX-NV-BO ir vienmoda SFP optiskā raiduztvērēja modulis, kas nodrošina 1,25 Gbps datu pārraidi liela attāluma optisko šķiedru savienojumiem. Modulis ir piemērots standarta SFP pieslēgvietām un nodrošina optisko raidīšanas/uztveršanas funkcionalitāti ar viļņu garumiem parasti 1310/1550 nm diapazonā. Tā kompaktais, karstās nomaiņas formas faktors ļauj pievienot vai nomainīt optiskos portus komutatoros, maršrutētājos un datu nesēju pārveidotājos, neizslēdzot iekārtu, tādējādi nodrošinot uzticamu gigabitu optisko savienojamību lielos attālumos.

Priekšrocības

Raiduztvērējs atbalsta 1,25 Gbps datu pārraides ātrumu pa vienmoda šķiedru, paredzēts liela attāluma pārraidei. Savietojamība ar standarta SFP slotiem nodrošina plašu sadarbspēju ar tīkla iekārtām, kas akceptē SFP formas faktora optiku. Karstās nomaiņas uzstādīšana vienkāršo apkopi un jauninājumus, jo moduli var nomainīt, nepārtraucot sistēmas darbību. Optiskā viļņa garuma raksturlielumi padara to piemērotu tālsavienojumiem un viļņu garuma blīvēšanas vidēm, kur nepieciešama 1310 nm vai 1550 nm darbība.

Piemērots

• Gigabitu Ethernet vai optisko kanālu savienojumu pagarināšanai pa vienmoda šķiedru lielos attālumos
• Optisko augšupsaites portu pievienošanai komutatoriem un maršrutētājiem, kuriem ir SFP pieslēgvietas
• Bojātu SFP moduļu nomaiņai esošajās vienmoda šķiedru instalācijās
• Integrācijai ar datu nesēju pārveidotājiem, lai pārveidotu vara portus uz vienmoda šķiedru

Galvenās specifikācijas

• Formas faktors: Mazs formas faktors pievienojams (SFP)
• Datu pārraides ātrums: 1,25 Gbps
• Šķiedras tips: Vienmoda
• Tipiskie viļņu garumi: 1310 nm / 1550 nm (raidīšana/uztveršana)
• Savienotāja tips: LC duplekss (standarta SFP vienmodas optikai)
• Karstā nomaiņa: Jā
• Darbības vide: paredzēts telekomunikāciju un uzņēmumu tīklu iekārtām

Lietošana

Strāvas izslēgšana nav nepieciešama ievietošanai vai izņemšanai, ja iekārta atbalsta karstās nomaiņas SFP moduļus; tomēr pirms optisko moduļu apstrādes ievērojiet resursdatora ierīces ražotāja norādījumus. Ievietojiet moduli brīvā SFP pieslēgvietā, līdz tas nofiksējas, pievienojiet LC dupleksās vienmodas optiskās šķiedras komutācijas kabeļus, ievērojot pareizo raidīšanas/uztveršanas orientāciju, un pārbaudiet savienojuma LED/aktivitāti resursdatora ierīcē. Nomainot esošo moduli, izņemiet veco moduli, atbrīvojot tā fiksatoru un uzmanīgi izvelkot to, pēc tam ievietojiet jauno moduli un apstipriniet savienojuma sarunu procedūru un signāla integritāti, izmantojot resursdatora pārvaldības saskarni vai statusa indikatorus.

Ieteikumi

Turiet optisko raiduztvērēju aiz korpusa un izvairieties pieskarties optiskā savienotāja gala virsmām. Neizņemiet savienotāja putekļu vāciņus, kad modulis nav pievienots, apstrādes laikā lietojiet atbilstošu aizsardzību pret elektrostatisko izlādi (ESD) un pēc uzstādīšanas pārbaudiet savienojuma veiktspēju. Skatiet tīkla iekārtas ražotāja dokumentāciju par atbalstītajiem šķiedru tipiem, maksimālajiem savienojuma attālumiem pie norādītajiem viļņu garumiem un jebkuru nepieciešamo konfigurāciju optiskā raiduztvērēja savietojamībai.
