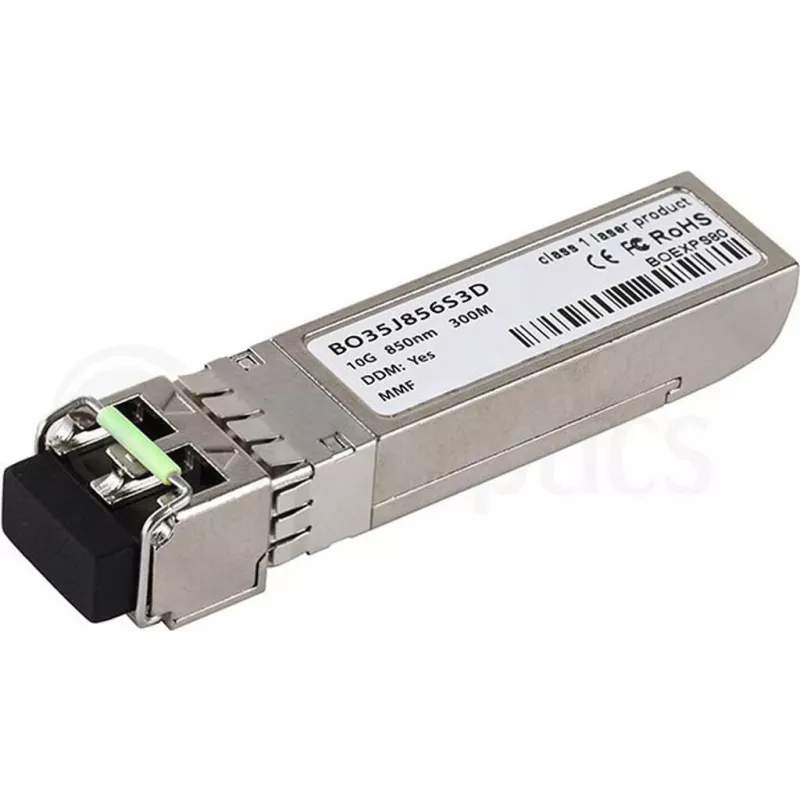

SFP+ optiskais raiduztvērējs CBO 00Y2523-BO 10 Gbit/s 850 nm

CBO 00Y2523-BO ir SFP+ optiskā raiduztvērēja modulis, kas atbalsta 10 Gbit/s datu pārraides ātrumu pa daudzmodu šķiedru, izmantojot 850 nm viļņa garumu. Modulis ir paredzēts īsa attāluma savienojumiem un piedāvā karstās pieslēgšanas formas faktoru, kas ir saderīgs ar standarta SFP+ portiem komutatoros, maršrutētājos un serveros. Tas ir paredzēts lietošanai datu centru augšupsaitēs, glabāšanas tīklos un citos ātrdarbīgos tīkla savienojumos, kur kompakti, lauka apstākļos nomaināmi moduļi vienkāršo ieviešanu un apkopi.

Priekšrocības

Raiduztvērējs nodrošina 10 Gbit/s caurlaidspēju kompaktā SFP+ korpusā ar 850 nm VCSEL saskarni uzticamai īsa attāluma daudzmodu pārraidei. Tā karstās pieslēgšanas konstrukcija ļauj veikt nomaiņu vai jaunināšanu, neizslēdzot iekārtu. Modulis ir izstrādāts ar zemu enerģijas patēriņu un paredzamu optisko veiktspēju, nodrošinot stabilu savienojuma darbību blīvi aizpildītās statņu vidēs.

Piemērots

• Īsa attāluma 10 Gigabit Ethernet savienojumiem pa daudzmodu šķiedru
• Datu centru augšupsaites portiem komutatoros un maršrutētājos
• Serveru tīkla adapteriem un glabāšanas tīkla (SAN) savienojumiem
• Augsta blīvuma agregācijas un mugurkaula-lapas arhitektūrām

Galvenās specifikācijas

• Saskarne: SFP+ formas faktors, karstās pieslēgšanas
• Datu pārraides ātrums: 10 Gbit/s
• Viļņa garums: 850 nm (daudzmodu VCSEL)
• Optiskā sasniedzamība: paredzēts īsa attāluma daudzmodu šķiedru savienojumiem
• Konektora tips: LC dupleksais
• Enerģijas patēriņš: zemas enerģijas patēriņa konstrukcija, piemērota blīvām instalācijām
• Darbības vide: tipisks datu centru temperatūras diapazons

Lietošanas veids

Ievietojiet SFP+ raiduztvērēju saderīgā SFP+ slotā, līdz tas droši nofiksējas, pēc tam pievienojiet dupleksās LC daudzmodu šķiedru komutācijas kabeļus. Pārliecinieties, ka abos savienojuma galos tiek izmantoti atbilstoši raiduztvērēju tipi un šķiedru tipi (daudzmodu), lai sasniegtu norādīto sasniedzamību un veiktspēju. Pārraugiet savienojuma LED indikatorus tīkla iekārtās un pārbaudiet 10 Gbit/s savienojuma izveidi, izmantojot ierīču pārvaldības saskarnes. Lai izņemtu, atvienojiet fiksatoru un velciet moduli taisni ārā, lai izvairītos no bojājumiem.

Ieteikumi

Izmantojiet šo 850 nm SFP+ moduli ar daudzmodu šķiedru (OM3/OM4 ieteicams vislabākajai veiktspējai) un LC dupleksajiem konektoriem. Uzglabājiet un rīkojieties ar moduli un šķiedru konektoriem ar putekļu vāciņiem, lai novērstu piesārņojumu. Pārbaudiet saderību ar mērķa komutatora vai maršrutētāja ražotāja aprīkojumu un skatiet ierīces dokumentāciju par atbalstīto raiduztvērēju sarakstiem un programmatūras apsvērumiem.
