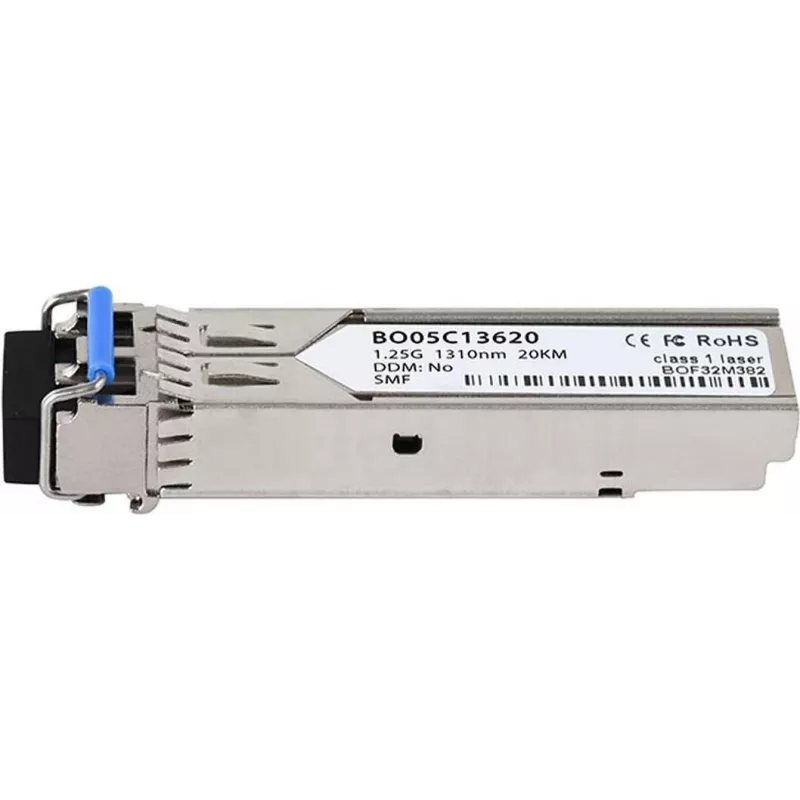

SFP optisko šķiedru raiduztvērējs CBO SFP-1G-LX-20KM 1.25Gbps 1310nm vienmoda 20 km

SFP-1G-LX-20KM ir BlueOptics CBO SFP vienmodas optisko šķiedru raiduztvērējs, kas atbalsta 1,25 Gbps pārraides ātrumu un darbojas pie 1310 nm viļņa garuma ar maksimālo sasniedzamību līdz 20 km. Modulis ir paredzēts uzstādīšanai SFP saderīgos slēdžos, maršrutētājos un multivides pārveidotājos, lai nodrošinātu karsti pievienojamu Gigabit optisko šķiedru savienojumu liela attāluma Ethernet vai Fibre Channel saitēm. Tā kompaktais SFP formas faktors un standartizētais elektriskais interfeiss ļauj vienkārši integrēt esošajā tīkla aprīkojumā augšupsaitēm un maģistrālajiem savienojumiem.

Priekšrocības

Raiduztvērējs nodrošina uzticamu vienmodas pārraidi attālumos līdz 20 km, vienlaikus saglabājot saderību ar standarta 1,25 Gbps SFP portiem. Karsti pievienojamā konstrukcija samazina dīkstāves laiku uzstādīšanas vai nomaiņas laikā. Viena viļņa garuma 1310 nm darbība ir piemērota tālsatiksmes saitēm ar vienmodas optisko šķiedru, un kompaktais SFP formāts samazina vietas prasības tīkla šasijā.

Piemērots

• Liela attāluma Gigabit Ethernet augšupsaitēm starp ēkām vai universitātes pilsētiņu vietām
• Optisko šķiedru maģistrālajiem savienojumiem uzņēmumu vai datu centru tīklos
• Integrācijai ar slēdžiem, maršrutētājiem un multivides pārveidotājiem, kuriem ir SFP porti
• Pārejai no vara uz optisko šķiedru saitēm, lai samazinātu traucējumus un palielinātu uzticamību

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors, pievienojams)
• Datu pārraides ātrums: 1,25 Gbps (Gigabit klase)
• Optiskais viļņa garums: 1310 nm
• Optiskās šķiedras tips: vienmodas optiskā šķiedra (SMF)
• Maksimālā sasniedzamība: līdz 20 km (vienmoda)
• Konektora tips: LC duplekss
• Saskarne: karsti pievienojams elektriskais SFP interfeiss
• Tipisks lietojums: Gigabit Ethernet / Fibre Channel

Lietošana

Izslēdziet resursdatora ierīci, ja to iesaka aprīkojuma ražotājs, pēc tam ievietojiet SFP moduli brīvā SFP slotā, līdz tas stingri nofiksējas. Pievienojiet LC dupleksās vienmodas optiskās šķiedras ielāpu vadus moduļa optiskajām pieslēgvietām, ievērojot raidīšanas/saņemšanas orientāciju. Pēc ievietošanas pārbaudiet saites statusu resursdatora ierīcē un konfigurējiet interfeisa iestatījumus, piemēram, ātrumu, dupleksu un saites protokolus, kā nepieciešams. Lai droši izņemtu, izpildiet resursdatora ierīces instrukcijas, lai atvienotu moduli, nepieliekot pārmērīgu spēku.

Ieteikumi

Izmantojiet vienmodas LC duplekso optisko šķiedru ar atbilstošu raidīšanas jaudu un uztvērēja jutību saitēm, kas tuvojas 20 km diapazonam. Izvairieties no optiskās šķiedras saliekšanas, pārsniedzot ieteicamos rādiusus, aizsargājiet neizmantotās optiskās pieslēgvietas ar putekļu vāciņiem un rūpīgi rīkojieties ar optisko konektoru gala virsmām, lai novērstu piesārņojumu. Pirms ieviešanas pārliecinieties par saderību ar resursdatora aprīkojuma atbalstīto SFP raiduztvērēju sarakstu.
