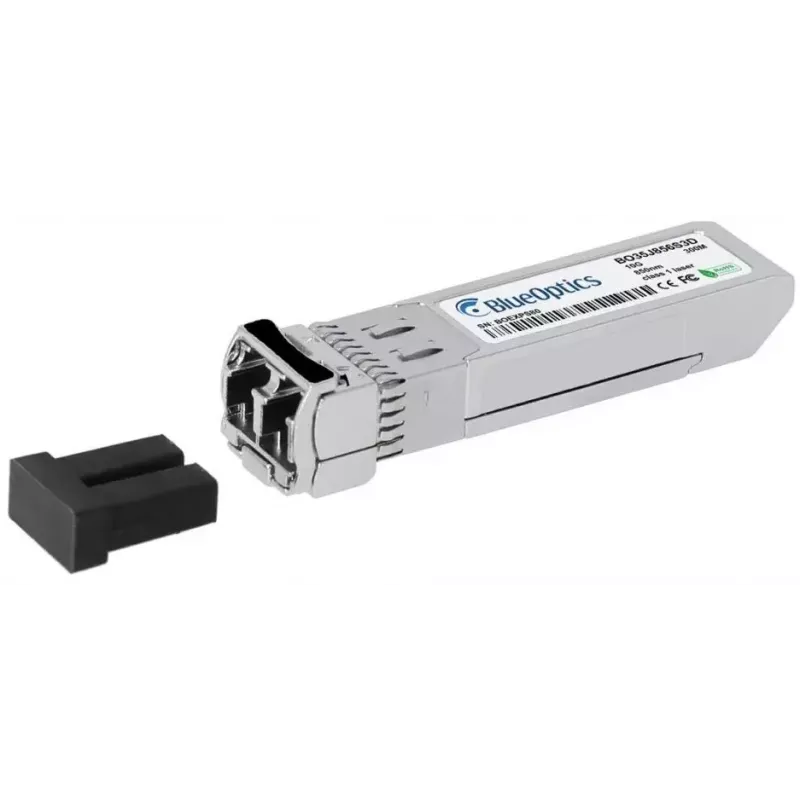

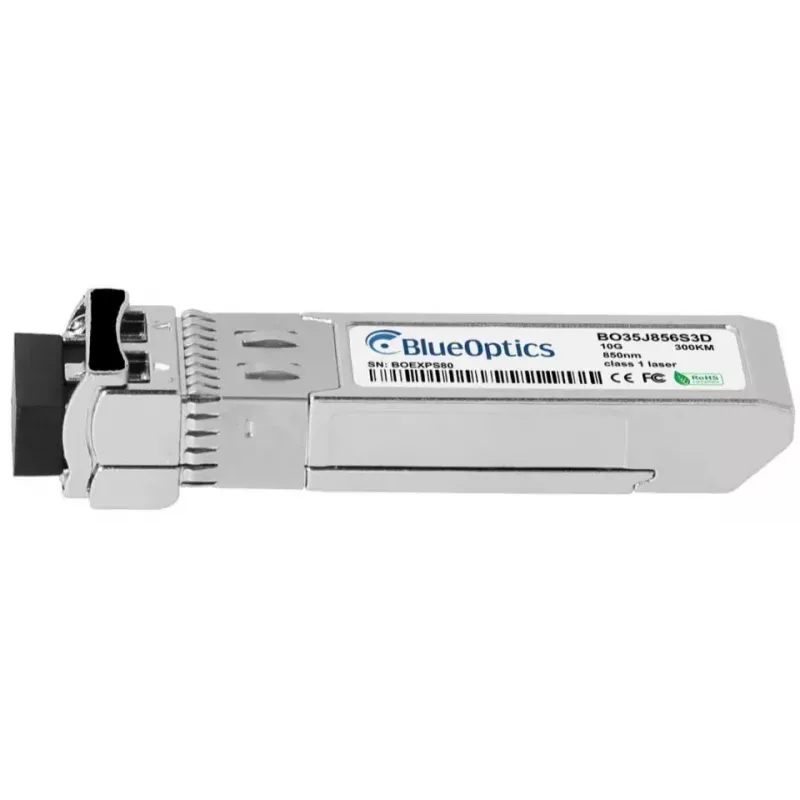

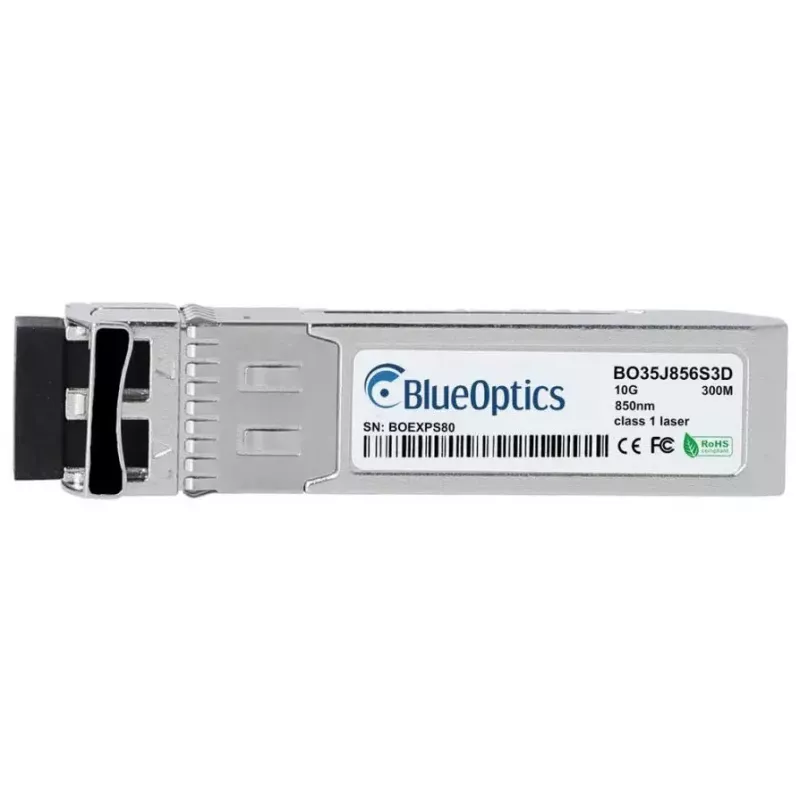

SFP+ raidītāja modulis BlueOptics 0069-BO 10000 Mbit/s 850 nm

BlueOptics 0069-BO SFP+ raidītāja modulis nodrošina kompaktu optisko saskarni 10 Gbit/s datu pārraides saitēm pa daudzmodu optisko šķiedru. Darbojoties ar 850 nm viļņa garumu, modulis ir paredzēts īsa attāluma 10GBASE-SR lietojumiem un iederas SFP+ pieslēgvietās ar LC duplekso savienotāju. Tas ir atbilstošs RoHS, sver aptuveni 20 g un ir paredzēts integrēšanai tīkla komutatoros, maršrutētājos un glabāšanas iekārtās, kas atbalsta SFP+ optiku.

Priekšrocības

Modulis nodrošina 10 000 Mbit/s caurlaides spēju ar standartizētu SFP+ formas faktoru, ļaujot veikt augsta blīvuma izvietošanu statņos un šasijās. Tā 850 nm daudzmodu darbība un LC dupleksā saskarne atbalsta vienlaicīgus raidīšanas un uztveršanas kanālus pa atsevišķām šķiedrām. Testēts sadarbspējai ar plaši izmantotām aparatūras platformām, BlueOptics 0069-BO uzsver kompaktu izmēru, mazu svaru un atbilstību nozares mehāniskajiem un optiskajiem standartiem.

Piemērots

• Īsa attāluma 10G Ethernet saitēm pa daudzmodu optisko šķiedru (10GBASE-SR)
• Ātrdarbīgiem augšupsaites kanāliem starp komutatoriem vai uz serveriem un glabāšanas iekārtām
• Datu centru savienošanas un agregācijas pieslēgvietām ar SFP+ slotiem
• Vidēm, kurām nepieciešami RoHS atbilstoši optiskie raidītāji

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Optiskais viļņa garums: 850 nm (daudzmodu optiskā šķiedra)

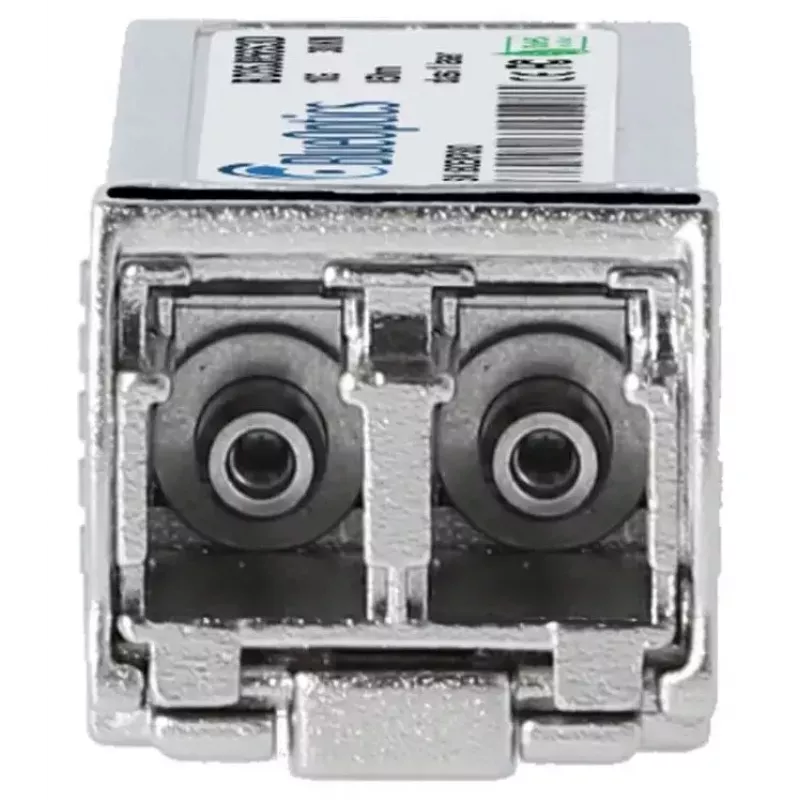

• Savienotājs: LC dupleksais
• Tipisks sasniedzamības attālums: optimizēts īsa attāluma daudzmodu saitēm (10GBASE-SR)
• Svars: aptuveni 0,02 kg
• Produkta krāsa: sudrabota
• RoHS atbilstība: jā

Kā lietot

Ievietojiet BlueOptics 0069-BO brīvā SFP+ pieslēgvietā ar moduļa izgrūdēju/cilni orientētu saskaņā ar resursdatora iekārtas rokasgrāmatu. Pievienojiet raidītājam LC dupleksos daudzmodu savienojošos kabeļus, nodrošinot pareizu raidīšanas-uztveršanas šķiedru saskaņošanu starp galapunktiem. Pēc ievietošanas resursdatora sistēmai jāatpazīst raidītājs un jāsaskaņo saites parametri 10 Gbit/s režīmā, ja pievienotā iekārta un kabeļi atbalsta 10GBASE-SR. Ja aparatūra to atbalsta, iespējojiet vai pārbaudiet digitālo diagnostikas uzraudzību (DDM/DOM), lai attālinātai traucējummeklēšanai skatītu barošanas spriegumu, temperatūru, raidīšanas un uztveršanas jaudu un lāzera nobīdes strāvu.

Ieteikumi

Lai nodrošinātu uzticamas īsa attāluma 10G saites un sasniegtu labāko signāla rezervi, izmantojiet augstas kvalitātes OM3/OM4 daudzmodu optisko šķiedru un LC dupleksos savienojošos kabeļus. Pārliecinieties, ka resursdatora iekārtas programmaparatūra vai operētājsistēma atbalsta trešo pušu SFP+ moduļus, un, ja plānojat izmantot diagnostikas uzraudzību, apstipriniet DDM/DOM saderību. Rīkojieties ar optiskajām saskarnēm uzmanīgi, turiet putekļu aizsargvāciņus uz neizmantotajām pieslēgvietām un ievērojiet elektrostatiskās izlādes (ESD) piesardzības pasākumus instalēšanas laikā.
