SFP+ raidītāja modulis BlueOptics 02310QDT-BO 10000 Mbit/s optiskās šķiedras

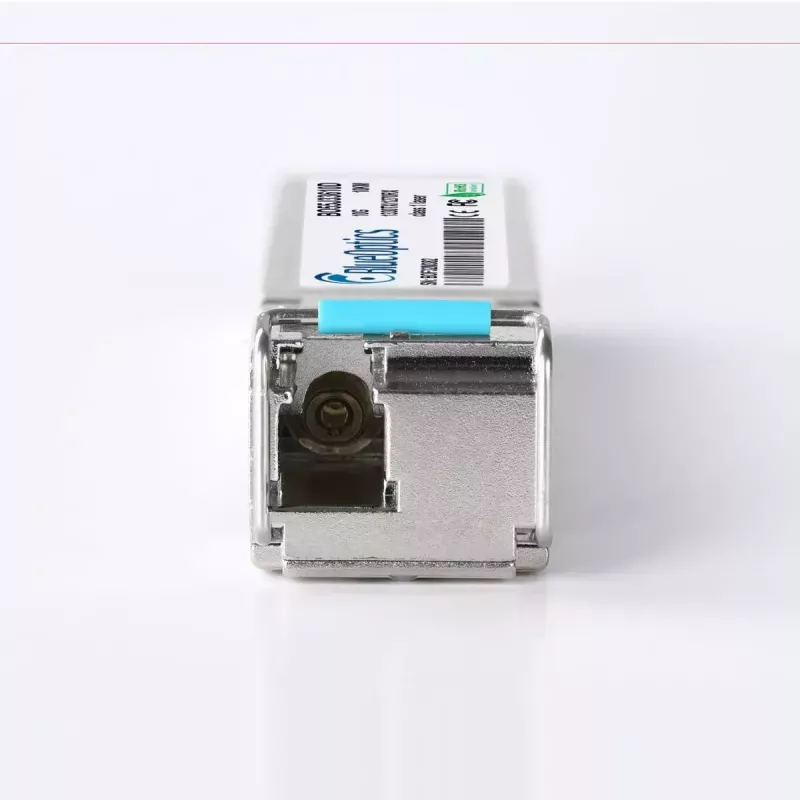

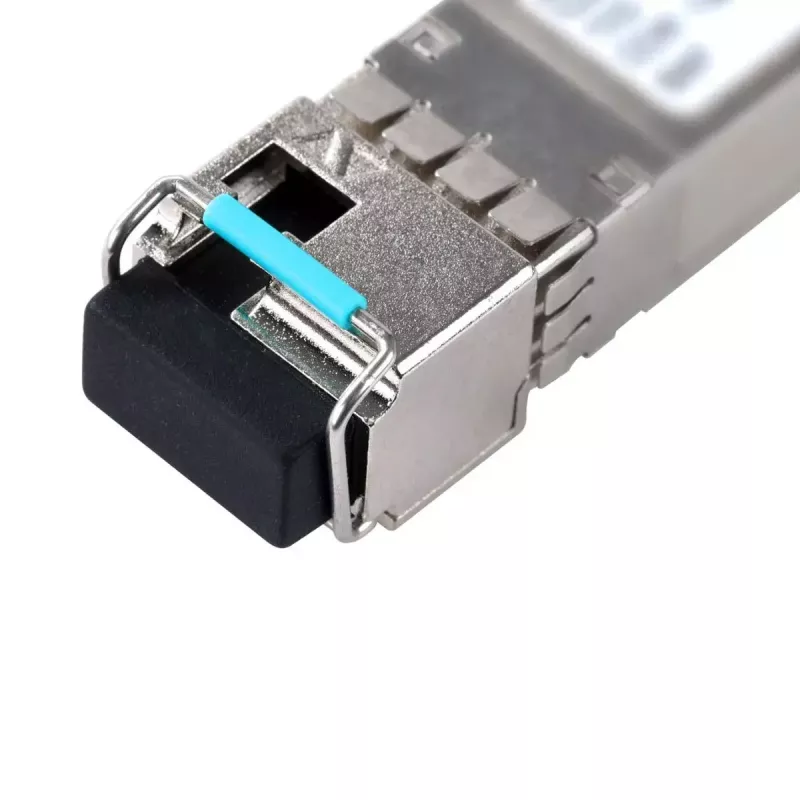

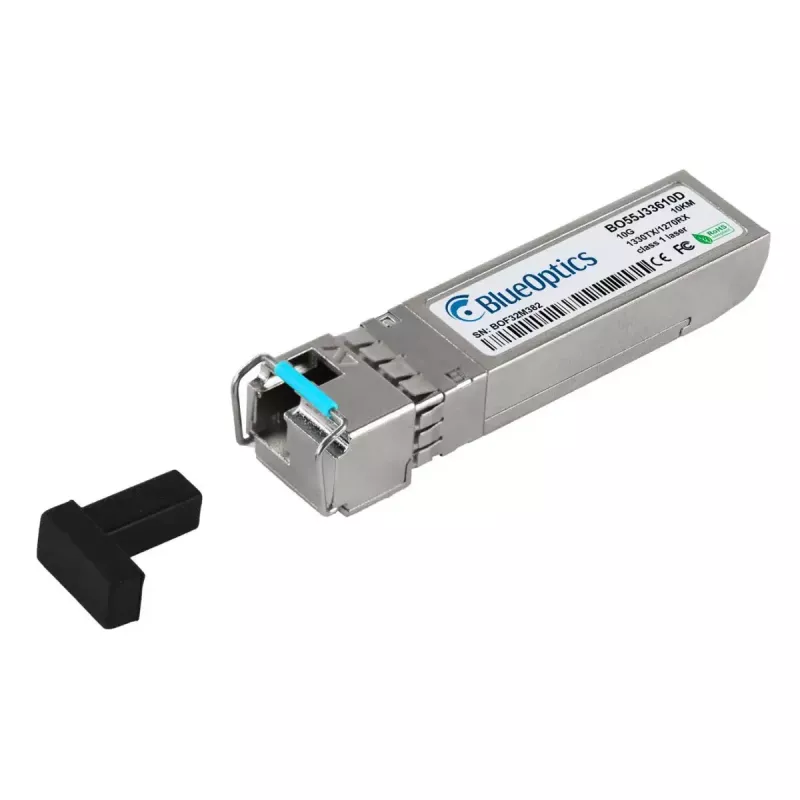

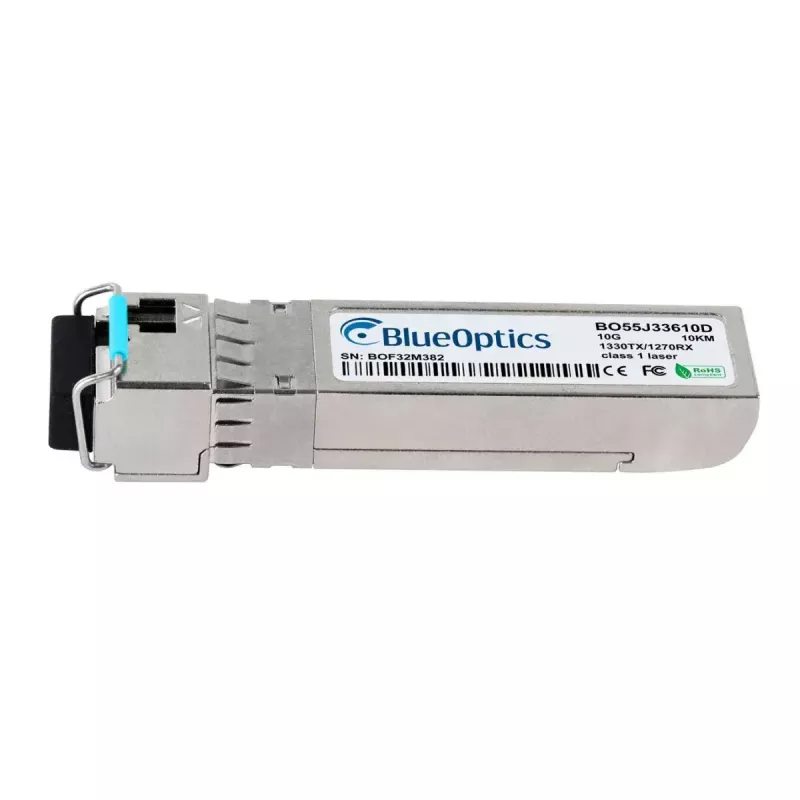

BlueOptics 02310QDT-BO SFP+ raidītāja modulis ir optiskās šķiedras ievietojama ierīce, kas paredzēta 10 Gbit/s tīkliem. Tam ir metāla korpuss ar sudraba apdari, svars apmēram 20 g, un tas ir veidots ilgam kalpošanas laikam ar MTBF aptuveni 1 000 000 stundas. Modulis realizē 10GBASE-BX-D vienmoda optisko savienojumu ar LC simplex savienotāju un atbalsta vienlaicīgu pārraidi un uztveršanu pa vienu šķiedru, izmantojot atšķirīgus viļņu garumus TX un RX. Raidītājs atbilst MSA SFP+ formas faktora standartiem mehāniskai un elektriskai savietojamībai.

Priekšrocības

Modulis nodrošina datu pārraidi līdz 10000 Mbit/s pa vienmoda šķiedru un ir saderīgs ar aparatūru, kas pieņem MSA atbilstošus SFP+ raidītājus. Tā metāla korpuss nodrošina mehānisku aizsardzību un termisko stabilitāti, savukārt augstais MTBF norāda uz pagarinātu darbības laiku. Veidots, lai atbalstītu izplatītus optiskos protokolus, raidītājs ietver digitālās diagnostikas uzraudzības iespējas, ja to atbalsta saimniekierīce, ļaujot reāllaikā nolasīt parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru.

Piemērots

• 10 Gbit/s Ethernet augšupsaites un agregācijas savienojumi
• Fibre Channel over Ethernet (FCoE) savienojumi
• Liela attāluma vienmoda savienojumi līdz aptuveni 10 km
• Tīkla slēdži, maršrutētāji, uzglabāšanas sistēmas un optiskie paneļi, kas pieņem SFP+ moduļus

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)
• Optikas veids: vienmoda šķiedra, 10GBASE-BX-D
• Savienotājs: LC simplex
• Pārraides viļņa garums: 1270 nm (tipisks BX-D darbībai)
• Uztveršanas viļņa garums: 1330 nm (tipisks BX-D darbībai)
• Korpuss: metāls, sudraba
• Svars: 0.02 kg
• MTBF: aptuveni 1 000 000 stundas
• Digitālā diagnostika: atbalstīta, ja saimnieksistēma nodrošina DOM/DDM piekļuvi

Kā lietot

Ievietojiet SFP+ raidītāju saderīga slēdža, maršrutētāja vai uzglabāšanas ierīces SFP+ portā, izlīdzinot un iespiežot moduli, līdz tas nofiksējas. Pievienojiet atbilstošu vienmoda LC kabeli LC simplex savienotājam; pārliecinieties par pareizu šķiedras polaritāti un to, ka attālais savienojums izmanto atbilstošo BX-D viļņu garumu pāri. Pārbaudiet, vai saimniekierīce atpazīst moduli un iespējo SFP+ saskarni; iespējojiet DDM/DOM uzraudzību saimniekierīcē, ja vēlaties nolasīt diagnostikas parametrus. Ievērojiet ierīcei specifiskās vadlīnijas par karsto pievienošanu, elektrostatiskās izlādes aizsardzību un programmaparatūras savietojamību.

Ieteikumi

Drošai darbībai izmantojiet vienmoda šķiedru un LC simplex kabeļus, kas paredzēti 10 Gbit/s, un pārliecinieties, ka abos savienojuma galos tiek izmantoti saderīgi BX-D raidītāji ar atbilstošiem viļņu garumu iestatījumiem. Apstipriniet saderību ar mērķa aparatūru un programmaparatūru; kur iespējams, iespējojiet digitālo diagnostiku, lai sekotu optiskajiem un elektriskajiem parametriem, un plānojiet periodiskas šķiedru savienotāju pārbaudes, lai uzturētu zemu zudumu savienojumus.
