SFP+ raidītāja modulis BlueOptics 9370CSFP10G-0010-BO 10000 Mbit/s

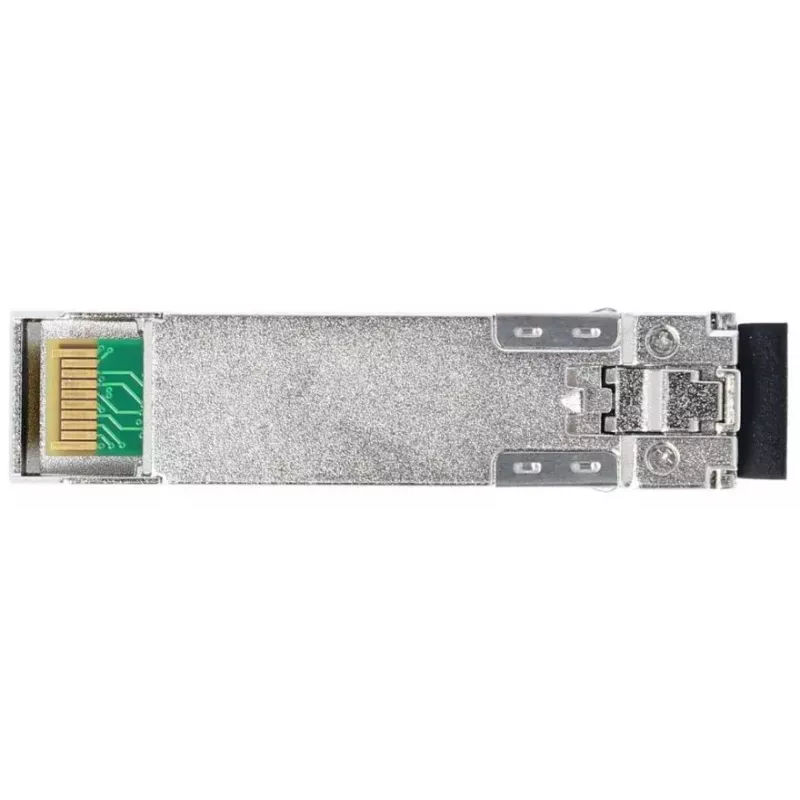

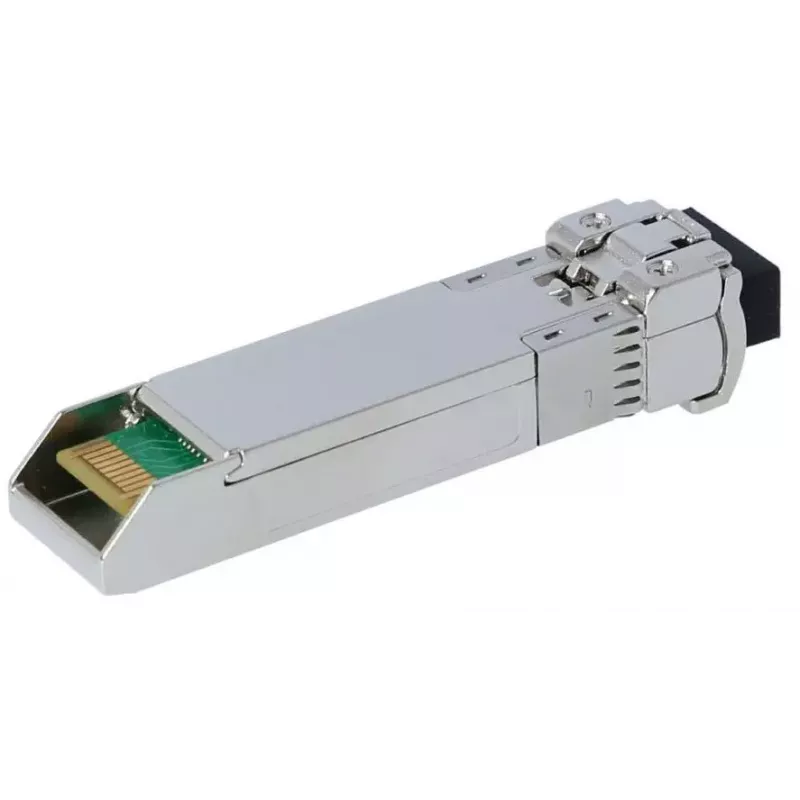

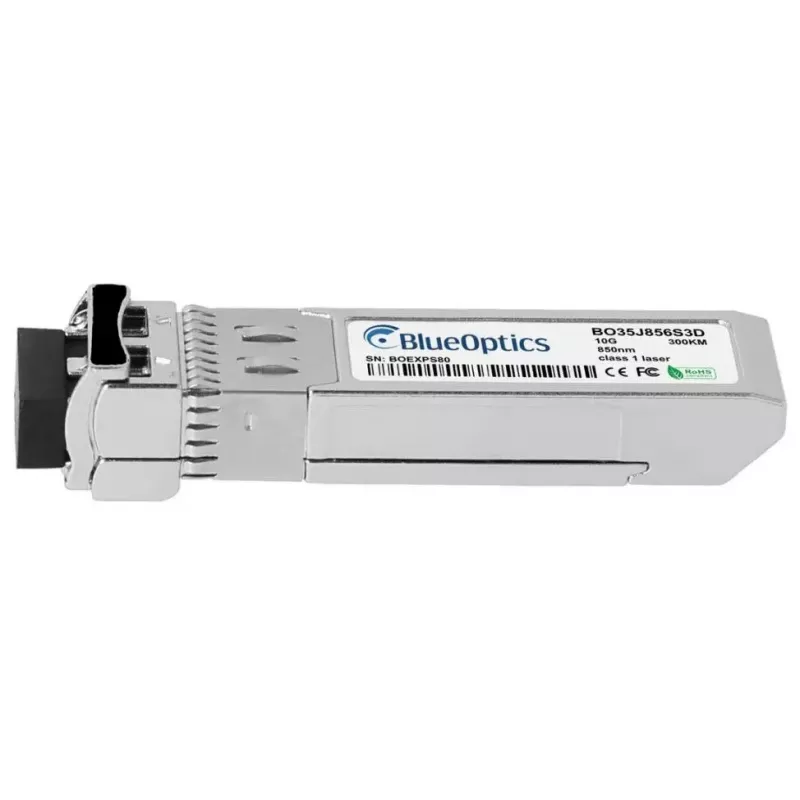

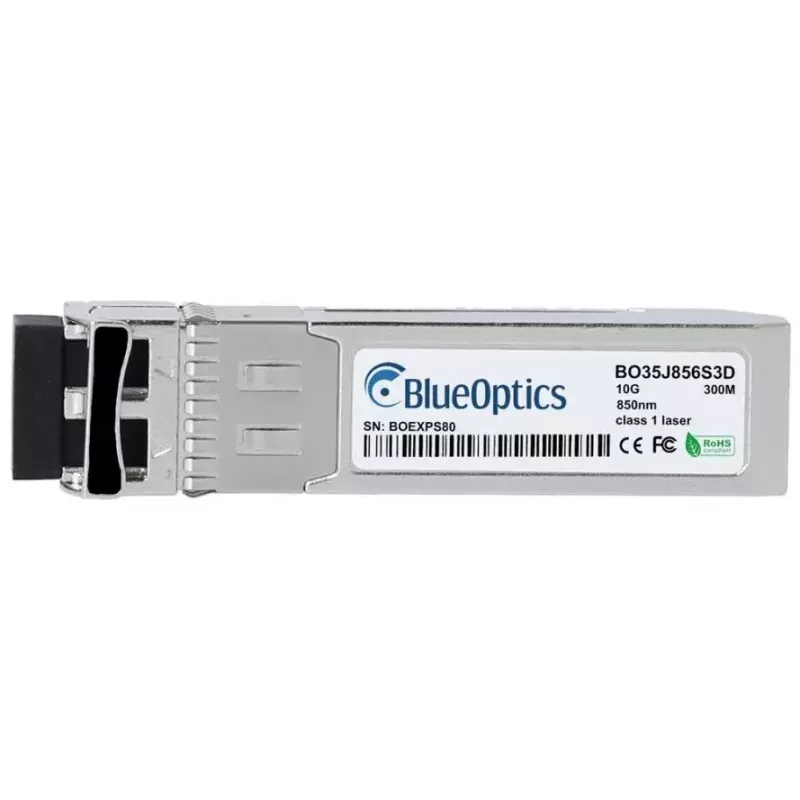

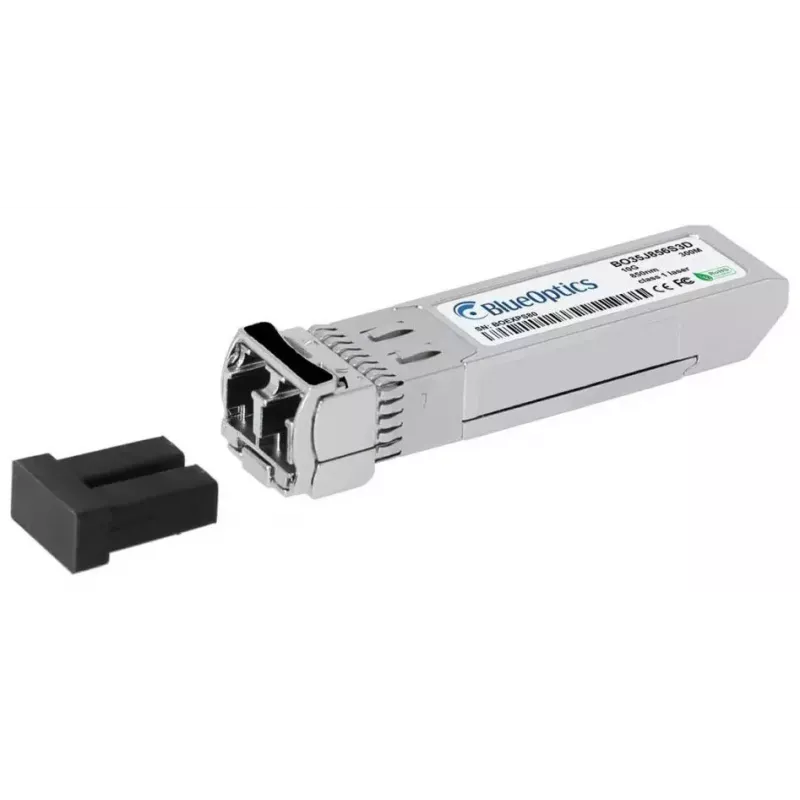

BlueOptics 9370CSFP10G-0010-BO SFP+ raidītāja modulis ir kompakts optiskās šķiedras modulis, kas paredzēts 10GBASE-SR savienojumiem un saderīgām sistēmām, kas atbalsta SFP+ formas faktoru. Tas atbalsta maksimālo datu pārraides ātrumu 10 000 Mbit/s pa daudzmodu šķiedru, izmantojot LC duplex savienotāju. Modulis ir ievietots metāla korpusā un sver aptuveni 20 g, un tas ir paredzēts liela blīvuma tīkla iekārtām, kur nepieciešami mazi izmēri, atbilstība MSA standartiem un uzticama optiskā veiktspēja.

Priekšrocības

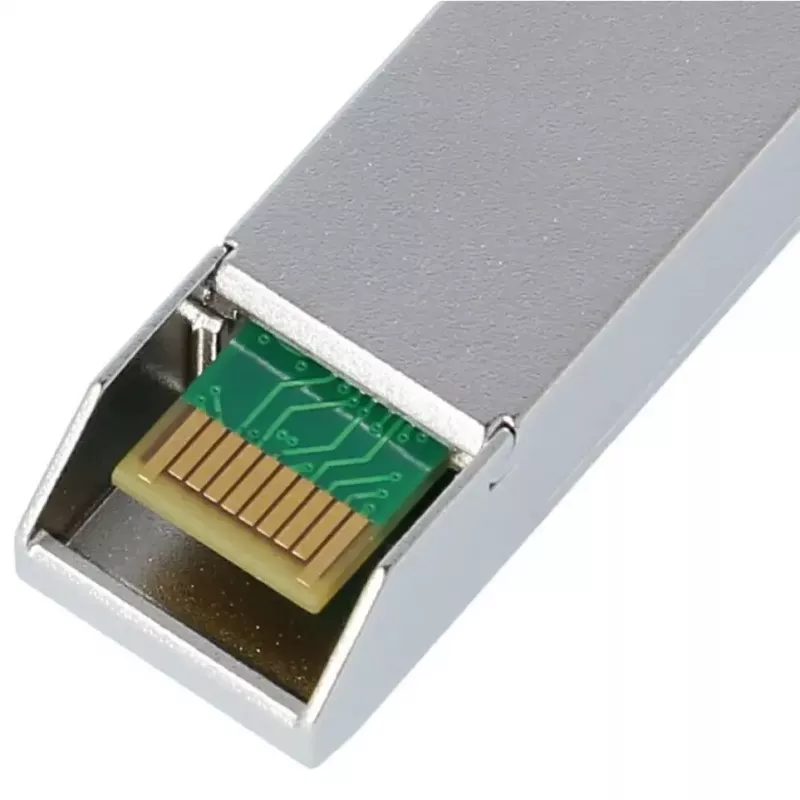

Šis SFP+ raidītājs nodrošina 10 Gbit/s optisko savienojamību ar standartizētu SFP+ elektrisko un mehānisko saskarni, lai nodrošinātu savietojamību ar plašu slēdžu, maršrutētāju un uzglabāšanas platformu klāstu. Metāla korpuss nodrošina mehānisku izturību un elektromagnētisko ekranēšanu, savukārt kompaktais SFP+ formas faktors ļauj sasniegt augstu pieslēgvietu blīvumu. Ilgs vidējais laiks starp kļūmēm (norādīts 1 000 000 stundas) liecina par konstrukcijas ilgmūžību nepārtrauktai darbībai tīkla vidēs.

Piemērots

• 10G Ethernet augšupsaitēm un serveru savienojumiem pa daudzmodu šķiedru
• Ātrdarbīgiem uzglabāšanas tīkla (FCoE / Fibre Channel over Ethernet) savienojumiem
• Datu centru mugurkaula/lapu vai agregācijas slēdžu izvietojumiem
• Plāksteru paneļu un optisko starpsavienojumu izveidei, izmantojot LC duplex savienotājus

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10000 Mbit/s (10 Gbit/s)

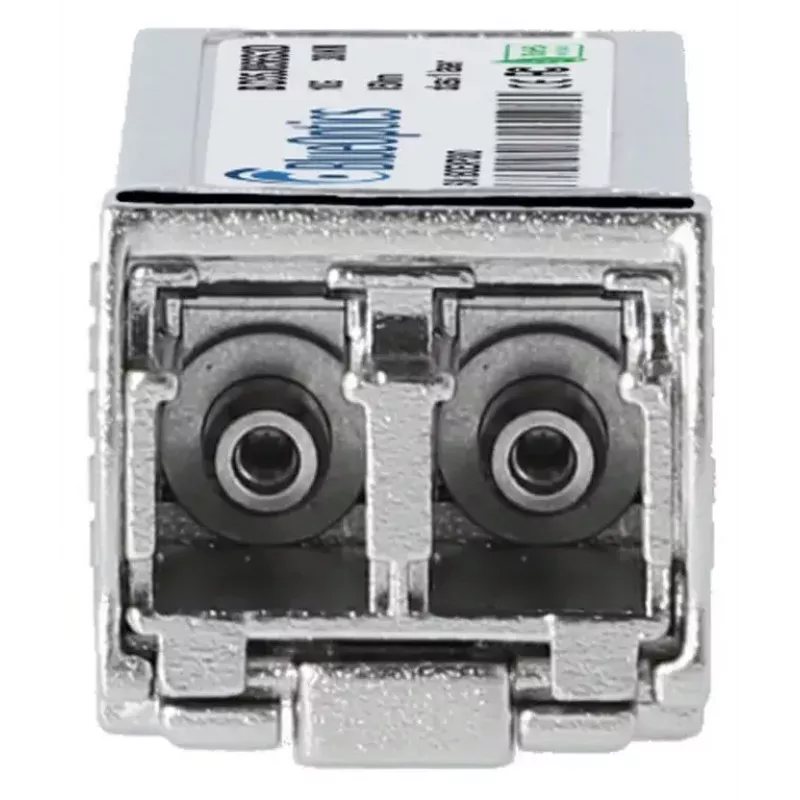

• Savienotājs: LC duplex (daudzmodu šķiedrai)
• Optiskais viļņa garums: daudzmodu īsa darbības attāluma (parasti 850 nm SR moduļiem)
• Korpusa materiāls: metāls
• Svars: 0.02 kg
• Vidējais laiks starp kļūmēm (MTBF): 1 000 000 stundas

Lietošana

Uzstādiet raidītāju, ieslidot to SFP+ pieslēgvietā, līdz modulis droši nofiksējas; ievērojiet iekārtas ražotāja norādījumus par karsto pievienošanu. Pievienojiet LC duplex daudzmodu optiskās šķiedras plākstera vadus raidītājam, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Pārbaudiet savienojuma statusu un ātrumu slēdža vai resursdatora adaptera pārvaldības saskarnē un pārliecinieties, ka attālais gals izmanto saderīgu īsa attāluma 10G SFP+ raidītāju. Ja resursdatora aparatūra atbalsta digitālo diagnostiku (DDM/DOM), uzraugiet darbības parametrus, piemēram, optisko jaudu un temperatūru, izmantojot ierīces pārvaldības sistēmu.

Ieteikumi

Izmantojiet augstas kvalitātes daudzmodu optiskās šķiedras plākstera vadus un atbilstošus LC savienotājus, lai uzturētu signāla integritāti. Pārliecinieties, ka resursdatora iekārta atbalsta trešo pušu SFP+ moduļus un DDM/DOM funkcijas, ja nepieciešama attālināta diagnostika. Ievērojiet ESD piesardzības pasākumus rīkojoties ar moduli un nepārslogojiet šķiedras, pārsniedzot ieteicamos liekuma rādiusus, lai saglabātu optisko veiktspēju.
