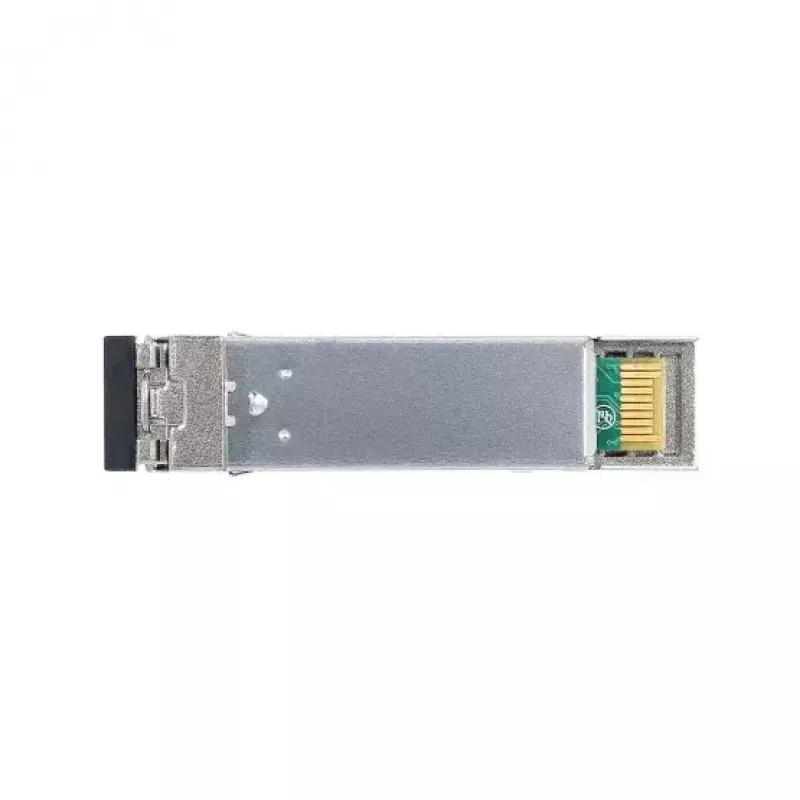

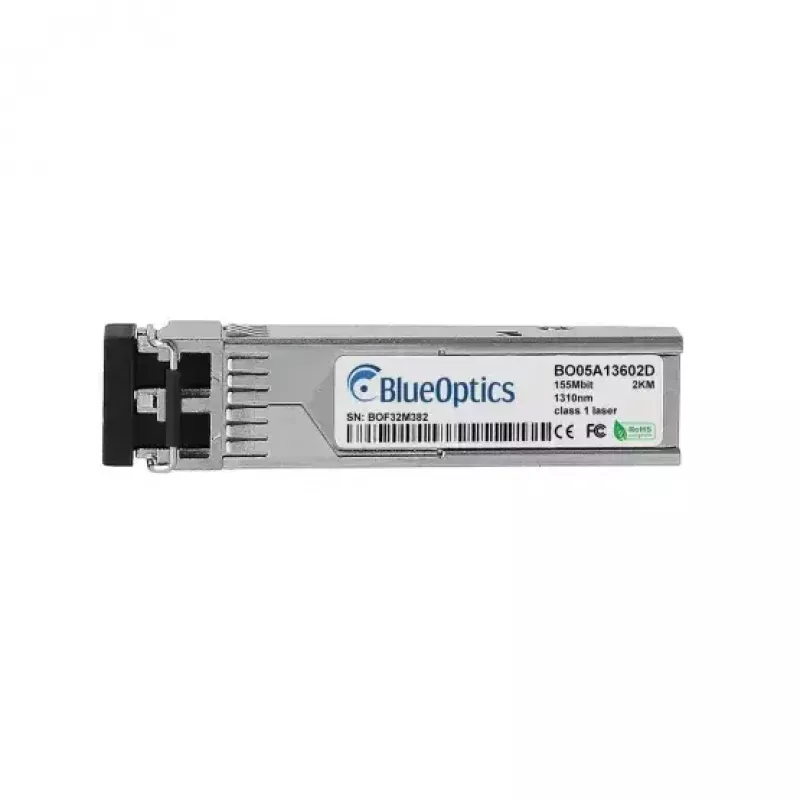

SFP raidītāja modulis BlueOptics 942-194-002-BO 1310 nm LC 2000 m

BlueOptics 942-194-002-BO SFP raidītāja modulis ir kompakta optiskās šķiedras saskarne, kas paredzēta 100BASE-FX Ethernet un līdzīgiem optisko datu lietojumiem. Darbojoties ar viļņa garumu 1310 nm un LC duplekso savienotāju, tas atbalsta daudzmodu šķiedras savienojumus līdz 2000 m un iederas standarta SFP slotos komutatoros, maršrutētājos, datu glabāšanas sistēmās un citās tīkla ierīcēs. Modulis sver aptuveni 20 g un atbilst MSA SFP formas faktora specifikācijām, lai nodrošinātu plašu saderību ar aprīkojumu, kas atbalsta līdzvērtīgu Hirschmann 942-194-002 100BASE-FX raidītāju.

Priekšrocības

Šis SFP raidītājs nodrošina stabilu optisko komunikāciju pa daudzmodu šķiedru ar vienlaicīgiem raidīšanas un uztveršanas kanāliem, izmantojot LC duplekso saskarni. Tas ir ražots atbilstoši MSA standartiem un pārbaudīts saderībai ar galvenajām aparatūras platformām. Modulis atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora ierīce nodrošina šo funkciju, ļaujot reāllaikā nolasīt barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztverto jaudu un temperatūru. Tā vieglais un standartizētais SFP formas faktors vienkāršo uzstādīšanu un nomaiņu esošajos tīkla resursos.

Piemērots

• 100BASE-FX Ethernet savienojumiem pa daudzmodu šķiedru līdz 2 km
• Komutatoru un maršrutētāju savstarpējai savienošanai universitātes pilsētiņu un rūpnieciskajos tīklos
• Optiskajiem augšupsaites kanāliem datu glabāšanas sistēmām un tīkla ierīcēm
• Hirschmann 942-194-002 saderīgu SFP portu nomaiņai vai uzlabošanai

Galvenās specifikācijas

• Optiskais viļņa garums: 1310 nm
• Formas faktors: SFP (Small Form-factor Pluggable)
• Savienotājs: LC dupleksais
• Atbalstītais attālums: līdz 2000 m pa daudzmodu šķiedru
• Atbalstītie protokoli: 100BASE-FX (piemērots Ethernet, FCoE un SDH/SONET līdz ierīces ierobežojumiem)
• Svars: aptuveni 0,02 kg
• Produkta krāsa: pelēka

Kā lietot

Ievietojiet BlueOptics SFP raidītāju saderīgā SFP slotā resursdatora ierīcē, līdz tas droši nofiksējas. Pievienojiet LC dupleksos optiskās šķiedras pārlāpīšanas vadus modulim, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Konfigurējiet resursdatora saskarni atbilstoši ierīces dokumentācijai 100BASE-FX darbībai un iespējojiet DDM/DOM pārvaldības saskarnē, ja nepieciešama diagnostika. Ievērojiet ESD piesardzības pasākumus rīkojoties un izvairieties no optiskās šķiedras pārlāpīšanas vadu locīšanas tālāk par ieteicamo rādiusu, lai saglabātu signāla integritāti.

Ieteikumi

Optimālai veiktspējai izmantojiet kvalitatīvu daudzmodu šķiedru un LC dupleksos pārlāpīšanas vadus, pārbaudiet savienojuma polaritāti un pārbaudiet optisko budžetu visā paredzētajā attālumā. Pārliecinieties, ka resursdatora aparatūra atbalsta DDM/DOM funkciju, lai piekļūtu diagnostikas telemetrijai, un apstipriniet programmaparatūras vai programmatūras saderību, izvietojot kā tiešu Hirschmann 942-194-002 saderīgo moduļu aizstājēju.
