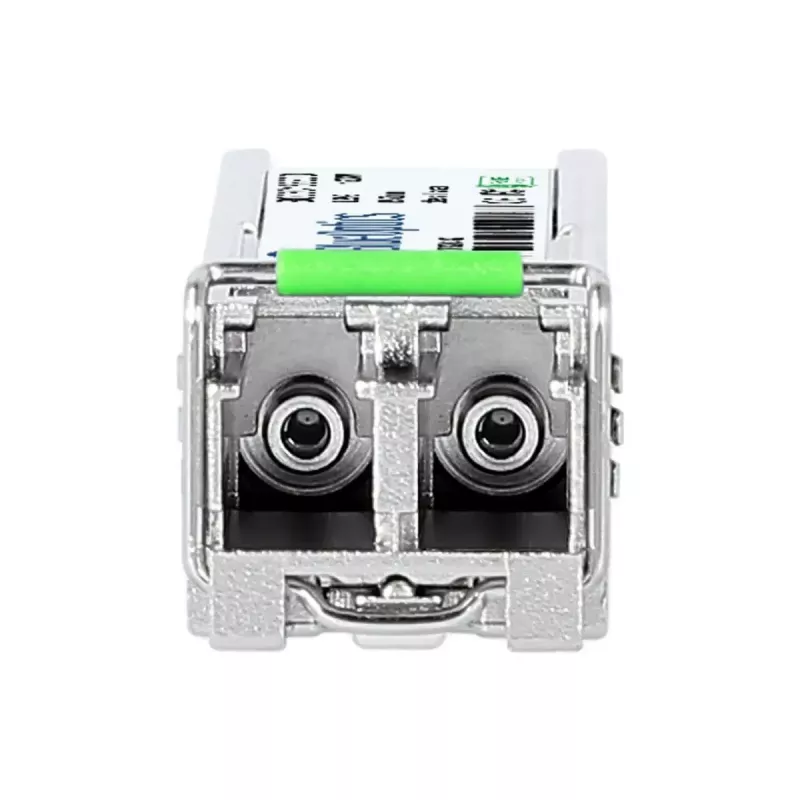

SFP raidītāja modulis BlueOptics SFP-76DH-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-76DH-BO ir SFP optiskās šķiedras raidītāja modulis, kas paredzēts vienmoda savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un darbojas pie 1550 nm viļņa garuma. Ievietots metāla korpusā un darbināms ar 3,3 V ieejas spriegumu, šis kompaktais raidītājs sver aptuveni 3 g un izmanto LC duplekso saskarni vienlaicīgai pārraidei un uztveršanai pa atsevišķām šķiedrām. Modulis atbilst MSA SFP formas faktora konvencijām un ir piemērots tālsasniedzamiem 1000BASE-ZX izvietojumiem, ja tiek izmantots atbilstošs vienmoda šķiedras kabelis.

Priekšrocības

Modulis nodrošina stabilu 1,25 Gbit/s optisko savienojumu pie 1550 nm kompaktā SFP metāla korpusā, piedāvājot savietojamību ar iekārtām, kas atbalsta 1000BASE-ZX SFP raidītājus. Ražots atbilstoši MSA standartiem, tas atbalsta digitālo diagnostiku (DDM/DOM) attālinātai barošanas sprieguma, lāzera nobīdes strāvas, raidīšanas jaudas, uztveršanas jaudas un temperatūras uzraudzībai, ja resursdatora aparatūra nodrošina šīs iespējas. Augstas kvalitātes optiskie komponenti un pārbaudīta savietojamība veicina ilgu ekspluatācijas laiku un samazinātas uzturēšanas vajadzības.

Piemērots

• Garās distances vienmoda Ethernet savienojumiem (1000BASE-ZX)
• Maršrutētāju, slēdžu un glabāšanas sistēmu savienošanai pa vienmoda šķiedru
• Šķiedras mugurkaula segmentiem un punkts-punkts savienojumiem lielos attālumos ar atbilstošu šķiedru
• Vidēm, kur nepieciešama attālināta optiskā diagnostika un uzraudzība

Galvenās specifikācijas

• Saskarnes veids: SFP (LC dupleksais)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1,25 Gbit/s)
• Darba viļņa garums: 1550 nm
• Barošana: 3,3 V ieeja
• Korpuss: metāls
• Svars: aptuveni 3 g
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) saskaņā ar SFF-8472, ja resursdators to atbalsta
• Paredzēts vienmoda šķiedrai

Kā lietot

Ievietojiet BlueOptics SFP-76DH-BO SFP portā atbalstītā tīkla iekārtā, nodrošinot pareizu orientāciju un stingru iesēdināšanu, līdz modulis nofiksējas. Pievienojiet LC dupleksos vienmoda ielāpu vadus raidīšanas un uztveršanas portiem, ievērojot pareizu šķiedras polaritāti. Ieslēdziet resursdatora ierīci; savienojuma statusam vajadzētu vienoties par atbilstošu ātrumu, ja pievienotā iekārta atbalsta 1000BASE-ZX. Ja resursdators atbalsta DDM/DOM, izmantojiet tā pārvaldības saskarni, lai nolasītu reāllaika diagnostikas parametrus uzraudzībai un problēmu novēršanai.

Ieteikumi

Izmantojiet zemus zudumus vienmoda šķiedru un LC dupleksos savienotājus, kas paredzēti garas distances 1550 nm pārraidei, lai sasniegtu paredzamo savienojuma attālumu un veiktspēju. Pārbaudiet, vai tīkla aparatūras programmaparatūra vai draiveris atbalsta trešo pušu SFP moduļus un DDM/DOM piekļuvi, ja nepieciešama attālinātā diagnostika. Apstrādājiet optiskās saskarnes ar putekļu vāciņiem, kad tās nav pievienotas, un ievērojiet ESD piesardzības pasākumus uzstādīšanas laikā.
