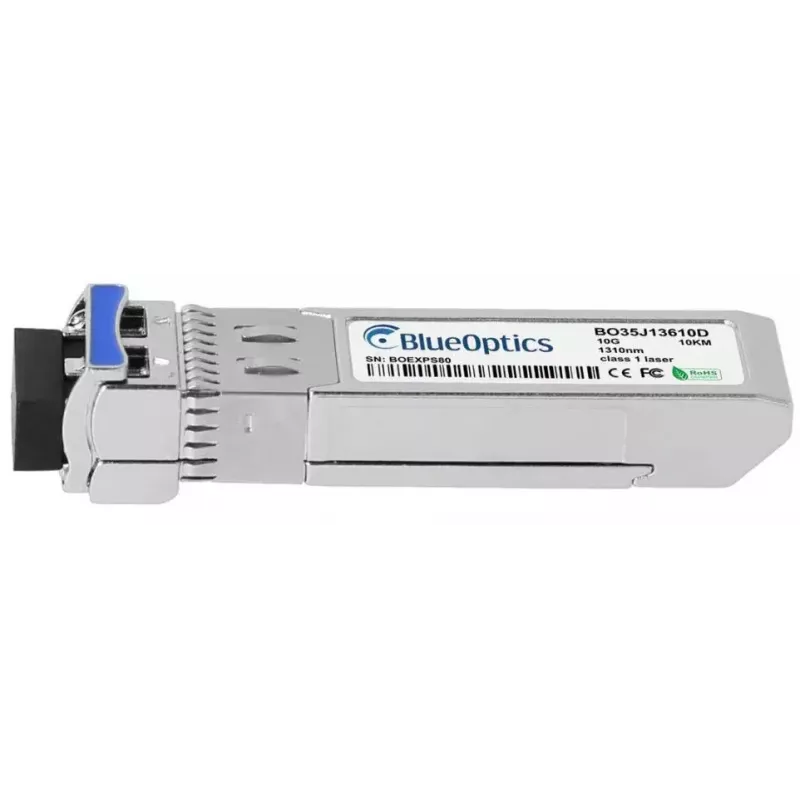

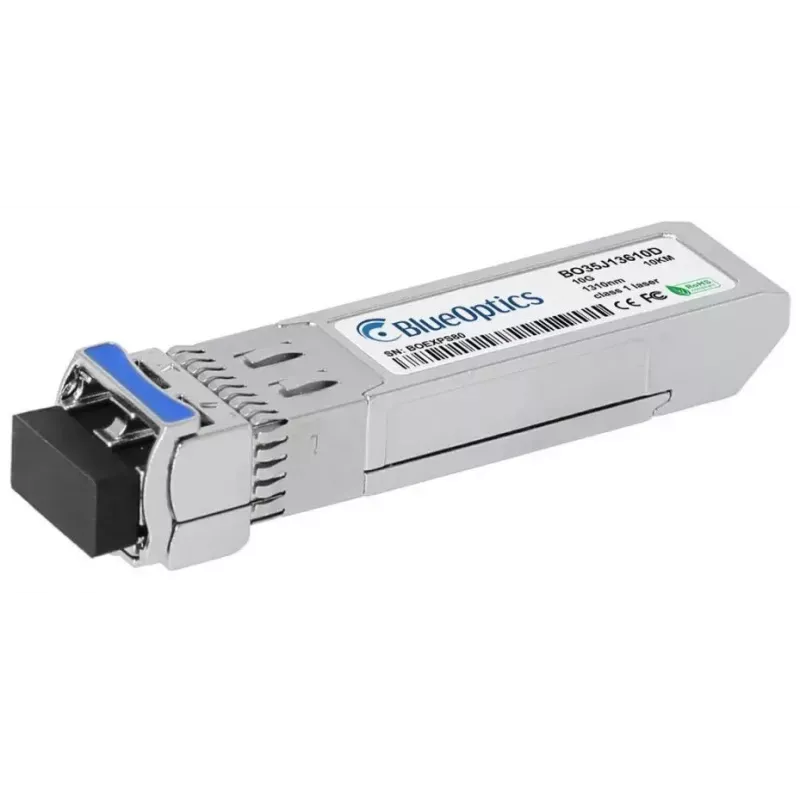

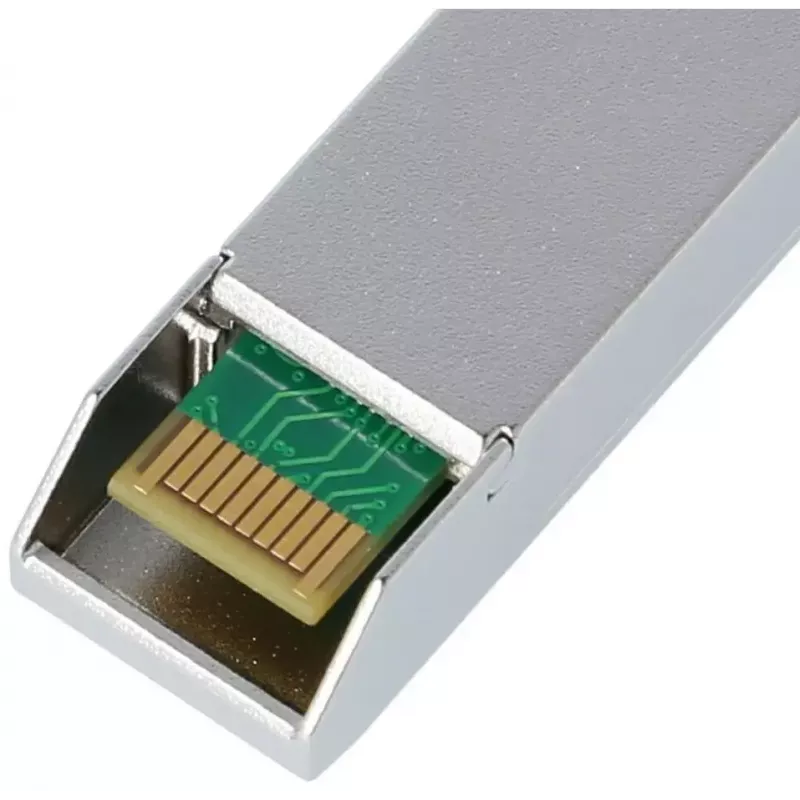

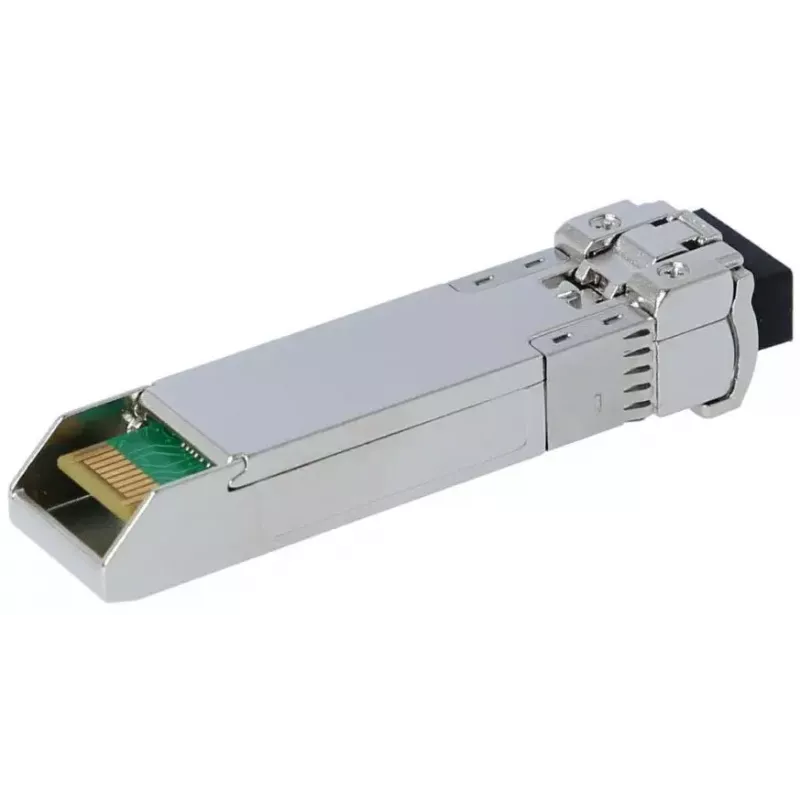

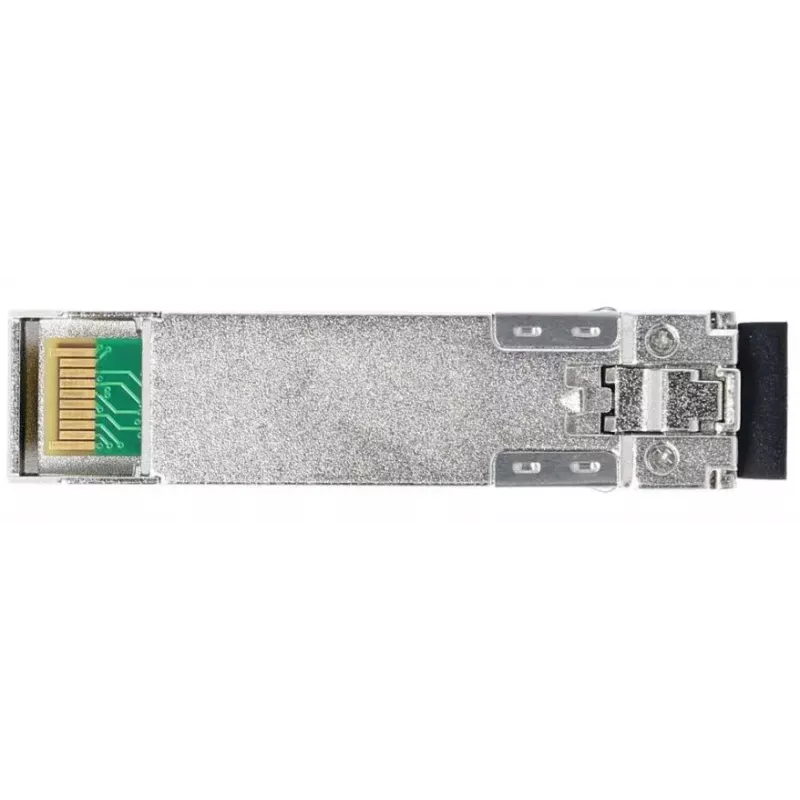

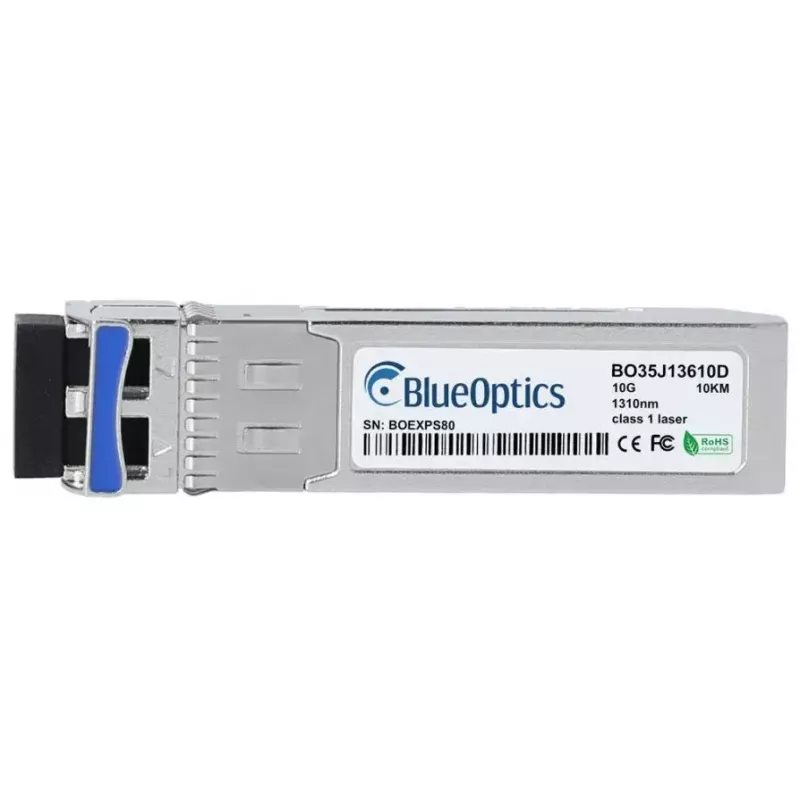

SFP+ raidītājmodulis BlueOptics 740-021309-BO 10km Alumīnijs

BlueOptics 740-021309-BO SFP+ raidītājmodulis ir 10G optiskā saskarne, kas paredzēta viena režīma optiskās šķiedras savienojumiem līdz 10 km attālumam. Ievietots vieglā alumīnija korpusā un sver aptuveni 20 g, šis SFP+ modulis izmanto LC duplekso optisko savienotāju un atbilst MSA saderīgai SFP+ formas faktora prasībām. Tas nodrošina 10GBASE-LR klases optisko savienojumu ar 1310 nm raidītāja un uztvērēja viļņa garumiem un atbalsta standarta ātrdarbīgu Ethernet un citus optiskos transporta protokolus, ja to lieto kopā ar saderīgu tīkla aprīkojumu.

Priekšrocības

Alumīnija korpuss nodrošina kompaktu, izturīgu apvalku ar mazu svaru, lai atvieglotu uzstādīšanu un siltuma izkliedi statņos vai šasijās balstītās sistēmās. Modulis atbilst noteiktiem SFP+ mehāniskajiem un optiskajiem standartiem, ļaujot sadarboties ar plašu tīkla slēdžu, maršrutētāju un datu glabāšanas ierīču klāstu, kuras pieņem MSA saderīgu 10G SFP+ optiku. Tā viena režīma LR konstrukcija paredzēta stabilai datu pārraidei lielākos attālumos ar samazinātu elektromagnētisko traucējumu, salīdzinot ar vara savienojumiem.

Piemērots (uzdevumi / lietošanas gadījumi)

• 10 Gbps augšupsaites starp slēdžiem un maršrutētājiem pa viena režīma optisko šķiedru
• Serveru, datu glabāšanas sistēmu un SAN savienošana datu centros
• Lielāka attāluma pilsētiņas vai metro savienojumi līdz 10 km
• MSA saderīgu SFP+ pieslēgvietu nomaiņa vai paplašināšana tīkla aparatūrā

Galvenās specifikācijas

• Saskarnes veids: SFP+ (MSA formas faktors)
• Optiskā klase: 10GBASE-LR viena režīma optiskajai šķiedrai
• Viļņa garums: 1310 nm raidītājs un uztvērējs
• Maksimālais sasniedzamības attālums: līdz 10 km pa viena režīma optisko šķiedru

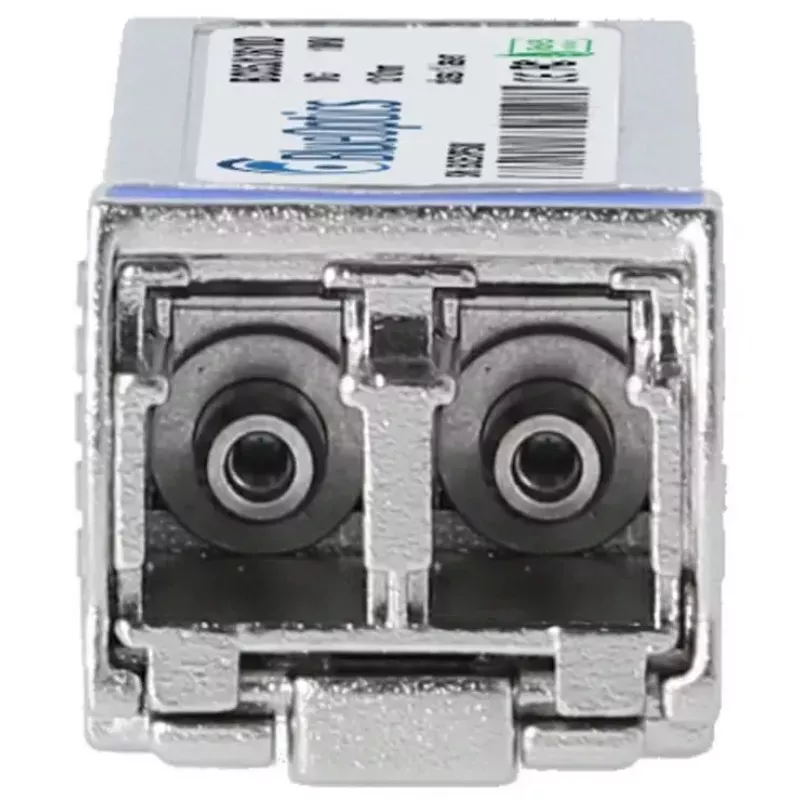

• Savienotāja veids: LC duplekss
• Korpusa materiāls un krāsa: alumīnijs
• Svars: apm. 0,02 kg

Lietošana

Pārliecinieties, ka resursdatora ierīce atbalsta SFP+ MSA saderīgu optiku un, ja nepieciešams, ir novērsti visi pārdevēja pieslēgvietu bloķēšanas vai programmaparatūras ierobežojumi. Ievietojiet raidītājmoduli brīvā SFP+ slotā, līdz tas nofiksējas, pēc tam pievienojiet LC duplekso viena režīma optiskās šķiedras savienotāj vadu, ievērojot pareizu raidīšanas/uztveršanas orientāciju. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu un ātrumu resursdatora ierīces saskarnē un apstipriniet optisko jaudu un savienojuma parametrus, izmantojot ierīces diagnostiku, ja tā pieejama. Izņemot moduli, atvienojiet fiksatoru un velciet taisni ārā, lai nesabojātu savienotāju.

Ieteikumi

Izmantojiet viena režīma LC dupleksos savienotājvadus un ievērojiet ražotāja norādījumus par liekuma rādiusu un savienotāju tīrību. Ja resursdatora ierīce atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), iespējojiet un pārraugiet pieejamos parametrus (spriegums, lāzera nobīde, raidīšanas/uztveršanas jauda, temperatūra), lai veiktu proaktīvu apkopi. Glabājiet neizmantotos raidītājmoduļus antistatiskā iepakojumā un izvairieties pieskarties optiskajām gala virsmām, lai saglabātu signāla kvalitāti.
