SFP raidītājmodulis BlueOptics H-BR20A-SFP+D-BO 10000 Mbit/s

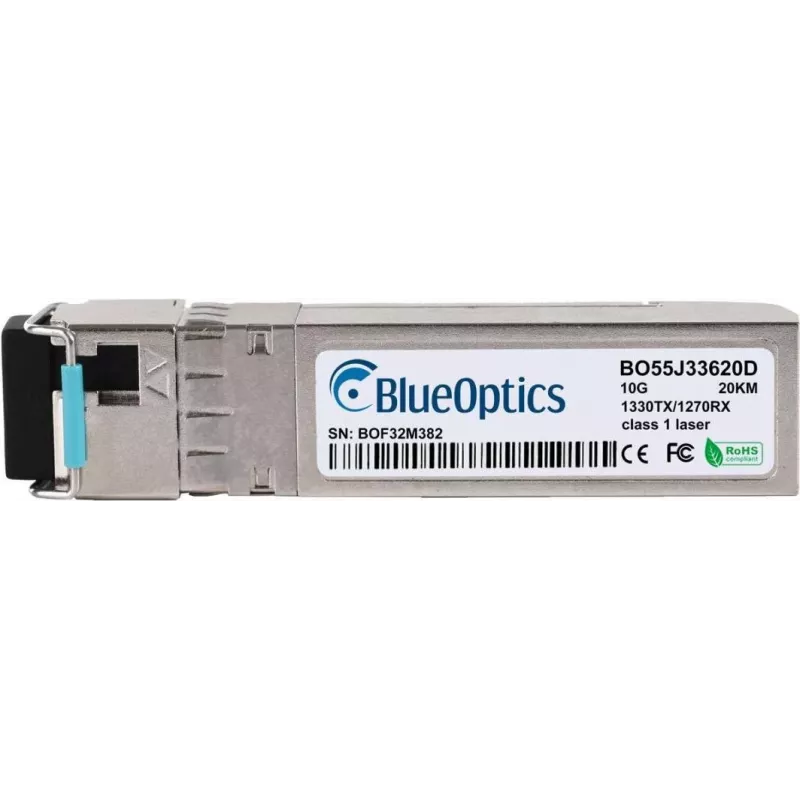

BlueOptics H-BR20A-SFP+D-BO ir SFP+ optiskās šķiedras raidītājmodulis, kas paredzēts 10 Gbit/s tīkliem. Ievietots metāla korpusā un paredzēts 3,3 V darbībai, šis kompaktais modulis sver aptuveni 20 g un nodrošina LC simpleksa savienojamību saskaņā ar MSA standartiem. Raidītājs realizē divvirzienu 10GBASE-BX-D savienojumu ar atsevišķiem raidīšanas un uztveršanas viļņu garumiem (raidīšana ~1330 nm, uztveršana ~1270 nm) pa vienšķiedras saitēm un atbalsta digitālo diagnostiku (DDM/DOM) reāllaika barošanas sprieguma, lāzera strāvas, optiskās jaudas un temperatūras uzraudzībai.

Priekšrocības

Modulis apvieno nozarē standarta MSA mehānisko saderību ar augstas kvalitātes komponentēm, lai nodrošinātu ilgu kalpošanas laiku un stabilu darbību. Metāla korpuss nodrošina mehānisku izturību un siltuma izkliedi, savukārt 10 Gbit/s datu pārraides ātrums un LC simpleksa saskarne ļauj izveidot ātrdarbīgus optiskos savienojumus ar zemu aizturi. Integrētais DDM/DOM atvieglo optisko saišu uzraudzību un traucējummeklēšanu, ja to atbalsta resursdatora aparatūra.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet SFP+ raidītāju saderīgā SFP+ portā savā komutatorā, maršrutētājā vai citā optiskā tīkla iekārtā, līdz modulis nofiksējas. Pievienojiet LC simpleksa optiskās šķiedras ielāpu kabeli starp šo raidītāju un atbilstošo attālo raidītāju vai savienotājpaneļa. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-BX-D, un, ja nepieciešama diagnostika, vai aparatūra atbalsta DDM/DOM. Barošana tiek nodrošināta no resursdatora, izmantojot 3,3 V saskarni; ārējs barošanas avots nav nepieciešams. Pēc ievietošanas pārbaudiet saites statusu resursdatora pārvaldības saskarnē un apstipriniet optiskās jaudas un diagnostikas rādījumus, ja tie ir pieejami.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC simpleksa komutācijas kabeļus, kas atbilst moduļa saites budžetam un viļņu garumiem. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar raidītāju, uzlieciet putekļu vāciņus, kad tas netiek lietots, un pārbaudiet, vai resursdatora ierīces programmaparatūra atbalsta trešo personu SFP+ moduļus pilnīgai DDM/DOM funkciju darbībai.
