SFP raidītājmodulis BlueOptics H-BX40-SFP/A-D-BO 1250 Mbit/s

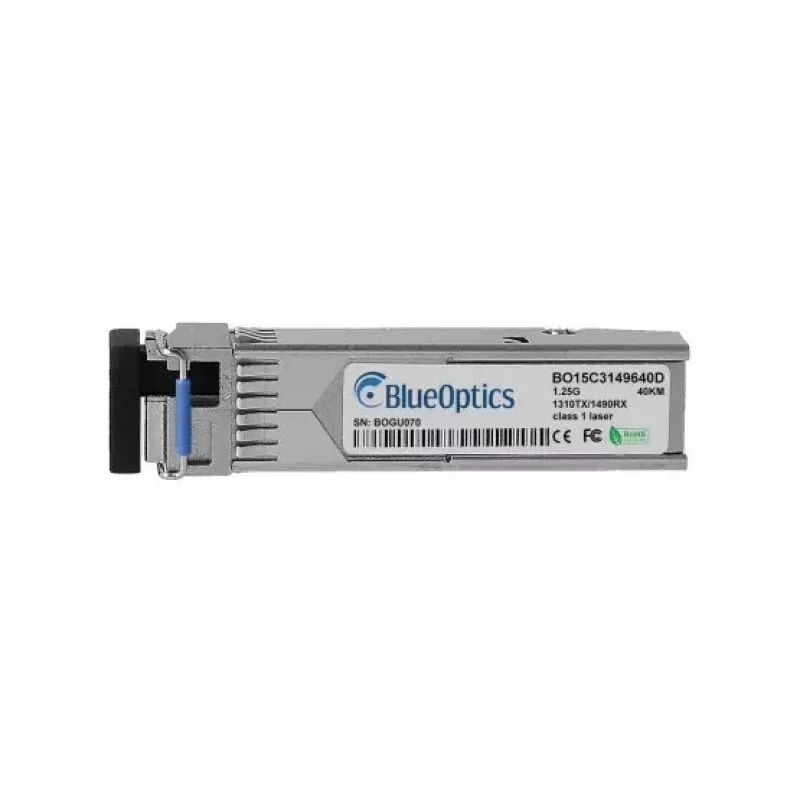

BlueOptics H-BX40-SFP/A-D-BO ir SFP optiskās šķiedras raidītājmodulis, kas paredzēts vienmoda optiskajām saitēm ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Tas ir ievietots izturīgā metāla korpusā un darbojas ar nominālo 3,3 V ieejas spriegumu. Šis kompaktais sudraba krāsas modulis sver aptuveni 20 g un nodrošina standartizētu SFP saskarni, kas ir saderīga ar MSA prasībām atbilstošiem portiem. Tas atbalsta duplekso optisko komunikāciju caur LC simplex savienojumu un ir piemērots integrēšanai slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem SFP moduļus.

Priekšrocības

Metāla korpuss nodrošina mehānisku stabilitāti un siltuma izkliedi, savukārt SFP formas faktors garantē plašu saderību ar tīkla aparatūru. Ar maksimālo ātrumu 1250 Mbit/s un 3,3 V darbību modulis ir piemērots parastajiem Gigabit un 1,25G lietojumiem. Kompaktais, vieglais dizains atvieglo uzstādīšanu un nomaiņu, un standartizētais LC simplex savienotājs atbalsta iedibinātas vienmoda optiskās šķiedras kabeļu ierīkošanas prakses.

Piemērots

Galvenās specifikācijas

Lietošana

Pirms raidītājmoduļa ievietošanas izslēdziet resursdatora ierīci vai pārslēdziet to atbilstošā tehniskās apkopes režīmā, ja to iesaka aprīkojuma ražotājs. Saskaņojiet SFP moduli ar resursdatora SFP slotu un uzmanīgi iespiediet to portā, līdz tas nofiksējas. Pievienojiet LC simplex vienmoda optiskās šķiedras pārejas kabeli pie optiskā porta, ievērojot raidītāja un uztvērēja orientāciju, ja tā ir norādīta. Pēc uzstādīšanas pārbaudiet saites statusu un datu pārraidi, izmantojot resursdatora ierīces pārvaldības saskarni vai LED indikatorus. Lai izņemtu, atbrīvojiet fiksatoru un uzmanīgi izvelciet moduli taisni ārā.

Ieteikumi

Rīkojieties ar optiskā savienotāja gala virsmām uzmanīgi un izmantojiet aizsargvāciņus, kad raidītājmodulis nav pievienots. Nepieskarieties optiskajām virsmām un, ja nepieciešams, tīriet savienotājus ar apstiprinātiem optiskās šķiedras tīrīšanas instrumentiem. Pirms ieviešanas pārliecinieties par saderību ar resursdatora ierīces atbalstītajiem raidītājmoduļu tipiem un programmaparatūras vadlīnijām.
