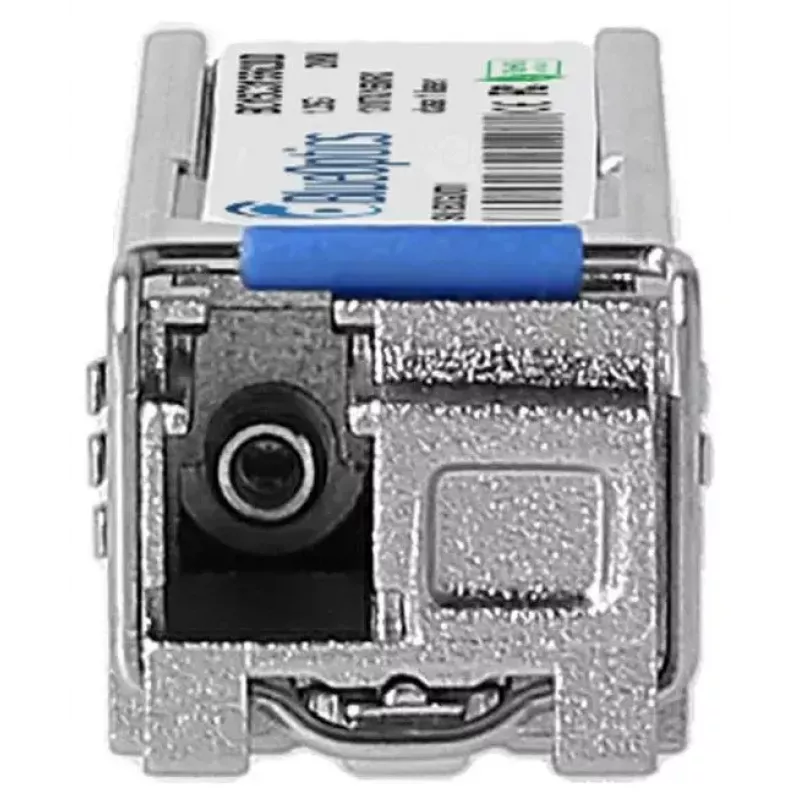

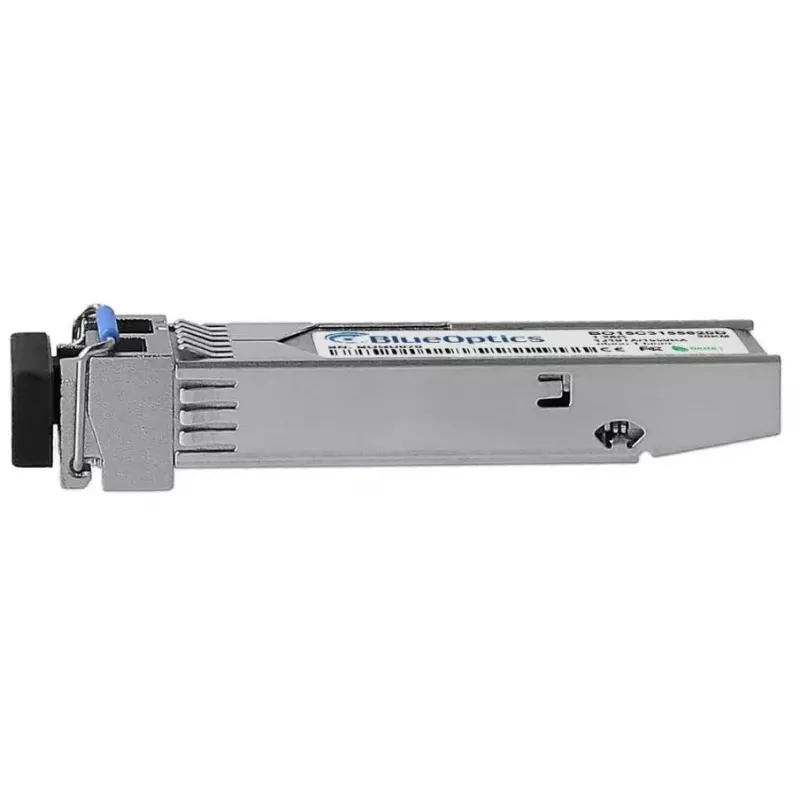

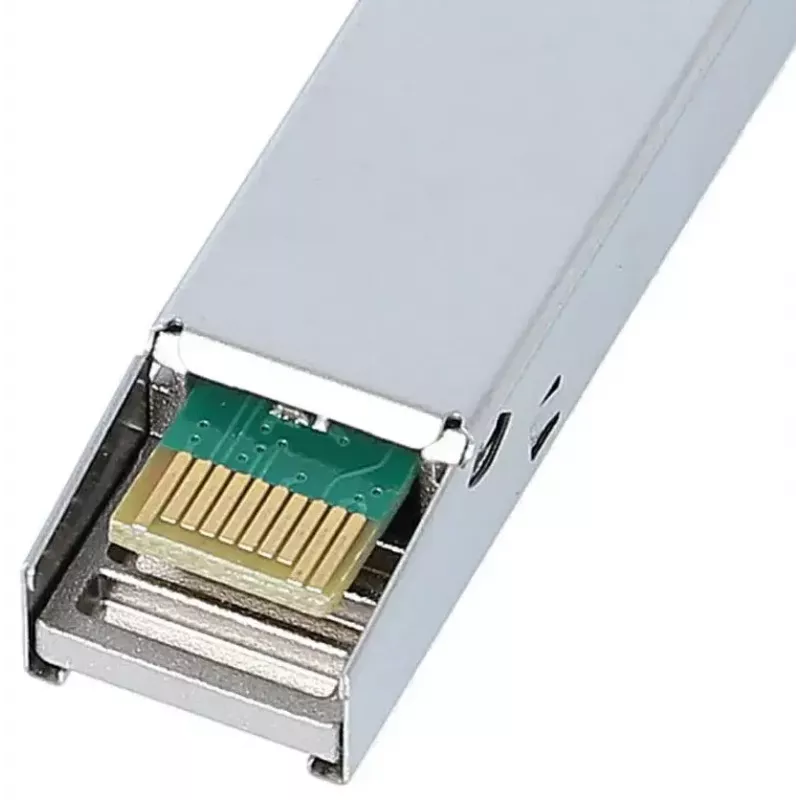

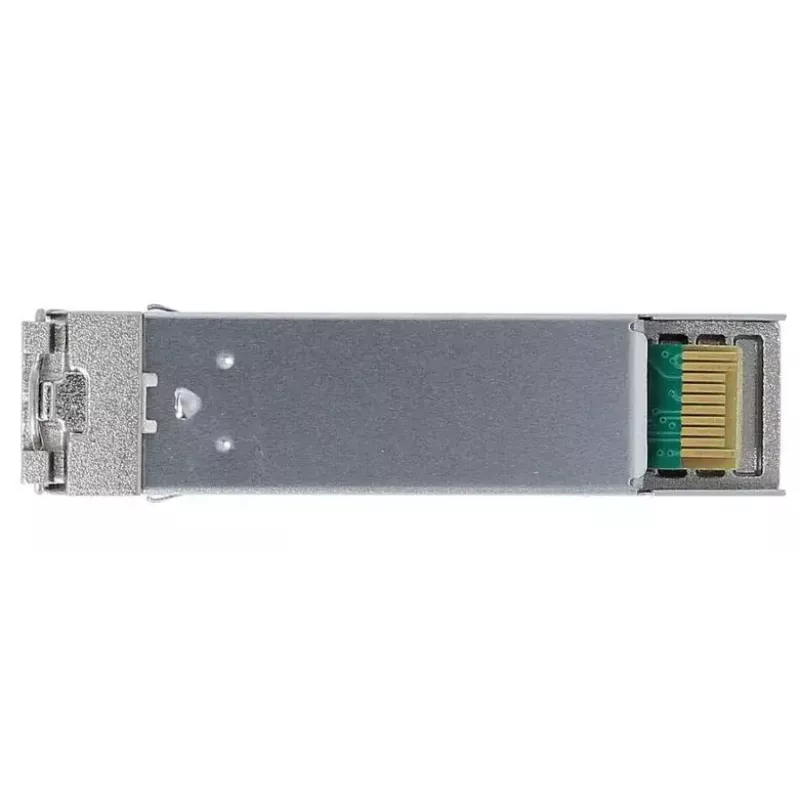

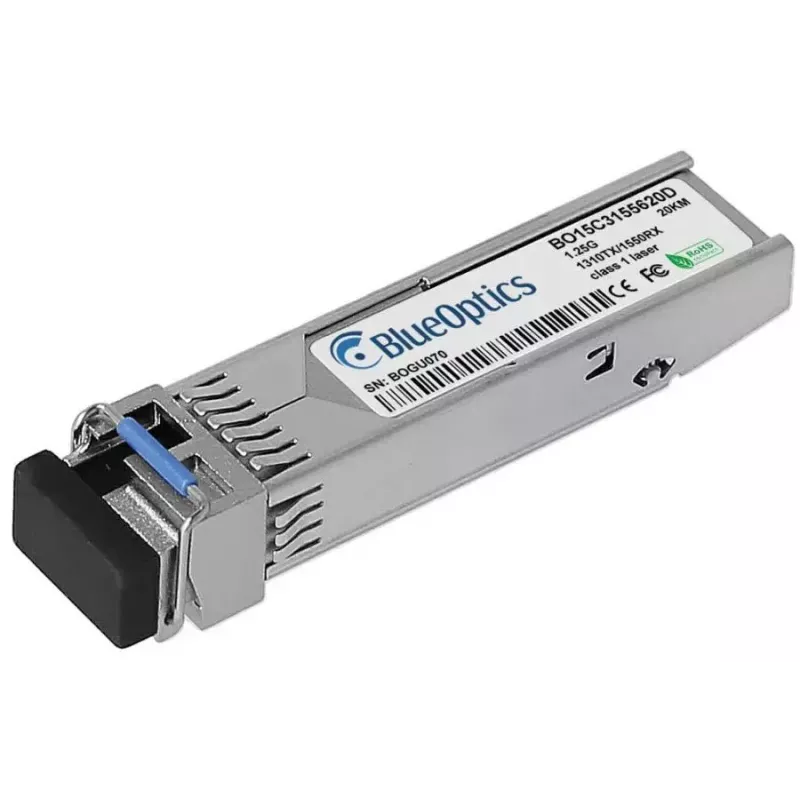

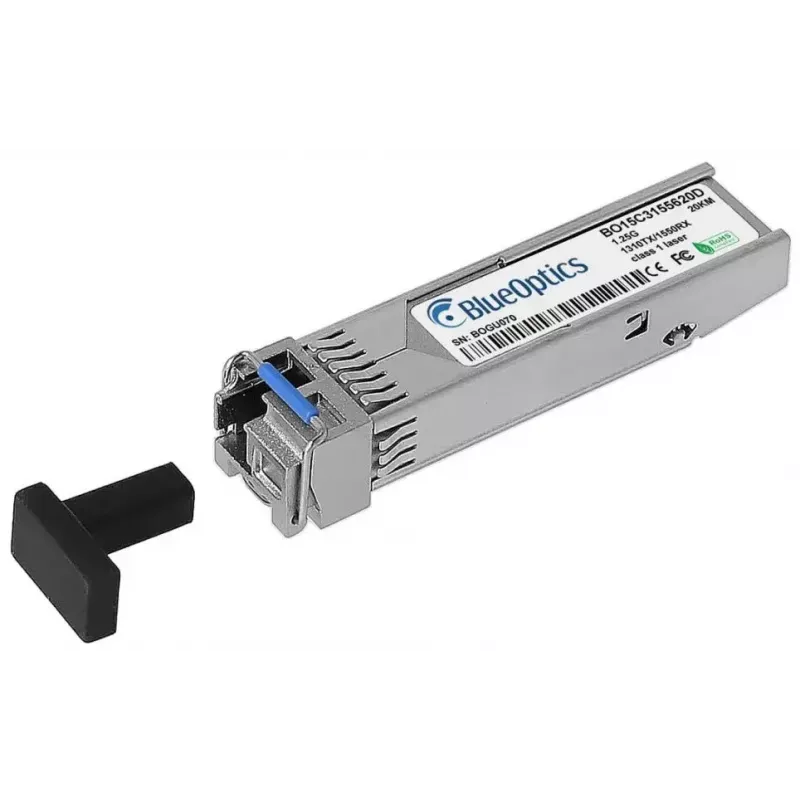

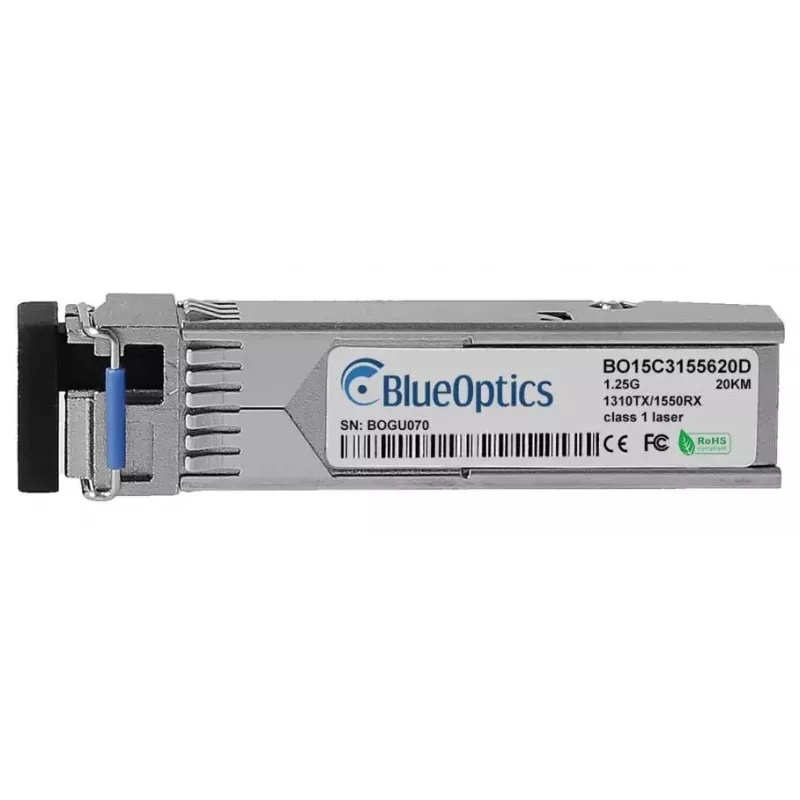

SFP raidītājs BlueOptics 943 974-002-BO 1250 Mbit/s optiskā šķiedra

BlueOptics 943 974-002-BO SFP raidītājs ir kompakts optiskās šķiedras modulis, kas paredzēts vienmodas savienojumiem ar LC (UPC) simpleksa savienotāju. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un pārraides attālumus līdz 20 km, darbojoties no 3,3 V barošanas avota. Sudraba krāsas, MSA atbilstošais SFP formas faktors nodrošina elektrisko, mehānisko un funkcionālo saderību ar Hirschmann platformām un citām sistēmām, kas pieņem standarta SFP moduļus.

Priekšrocības

Šis SFP raidītājs atbalsta 1000BASE-BX-U darbību ar atsevišķiem pārraides un uztveršanas viļņu garumiem vienmodas saitēm līdz 20 km. Tas ir ražots saskaņā ar MSA specifikācijām un tiek pakļauts saderības testēšanai izmantošanai Hirschmann aparatūrā, nodrošinot plug-and-play savietojamību. Modulis ietver atbalstu digitālajai diagnostikai (DDM/DOM) reāllaika barošanas sprieguma, lāzera nobīdes strāvas, optiskās izejas un ieejas jaudas, kā arī temperatūras uzraudzībai. Komponenti tiek izvēlēti no pieredzējušiem piegādātājiem, lai nodrošinātu ilgu kalpošanas laiku un augstu vidējo laiku starp kļūmēm.

Piemērots

• Gigabitu Ethernet augšupsaitēm un liela attāluma optiskās šķiedras savienojumiem
• Slēdžiem, maršrutētājiem un uzglabāšanas sistēmām, kas pieņem SFP raidītājus
• Rūpniecības un uzņēmumu tīkliem, kam nepieciešami vienmodas LC simpleksa savienojumi

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 1250 Mbit/s
• Maksimālais savienojuma attālums: līdz 20 000 m (vienmodas)
• Savienotāja tips: LC (UPC) simplekss
• Viļņa garums: 1310 nm (uztveršana) un 1550 nm (pārraide) BX-U darbībai
• Barošanas spriegums: 3,3 V
• Produkta krāsa: sudraba
• Svars: aptuveni 0,02 kg
• MSA atbilstošs SFP formas faktors ar DDM/DOM atbalstu

Kā lietot

Ievietojiet SFP raidītāju tukšā SFP slotā saderīgā slēdžā, maršrutētājā vai citā tīkla ierīcē, kamēr resursdatora ierīce ir ieslēgta saskaņā ar pārdevēja norādījumiem. Pievienojiet atbilstošu vienmodas LC savienojuma kabeli LC simpleksa portam, nodrošinot pareizu orientāciju BX-U pārim (pārraide vienā viļņa garumā un uztveršana otrā). Pārbaudiet savienojuma statusu un, ja pieejams, uzraugiet diagnostikas parametrus, izmantojot resursdatora ierīci, lai apstiprinātu, ka optiskā jauda un temperatūra ir paredzamajās robežās. Ievērojiet resursdatora ierīces rokasgrāmatu, lai iespējotu vai konfigurētu ar portu saistītos iestatījumus.

Ieteikumi

Izmantojiet vienmodas LC savienojuma kabeļus, kas paredzēti norādītajam attālumam, un uzturiet tīrus savienotājus, lai izvairītos no signāla zuduma. Pārliecinieties, ka resursdatora aparatūra atbalsta BX-U viļņu garumus un DDM/DOM, ja nepieciešama attālināta diagnostika. Uzglabājiet un apstrādājiet moduli saskaņā ar ESD piesardzības pasākumiem un izvairieties no piesārņotāju iedarbības uz optiskajām saskarnēm.
