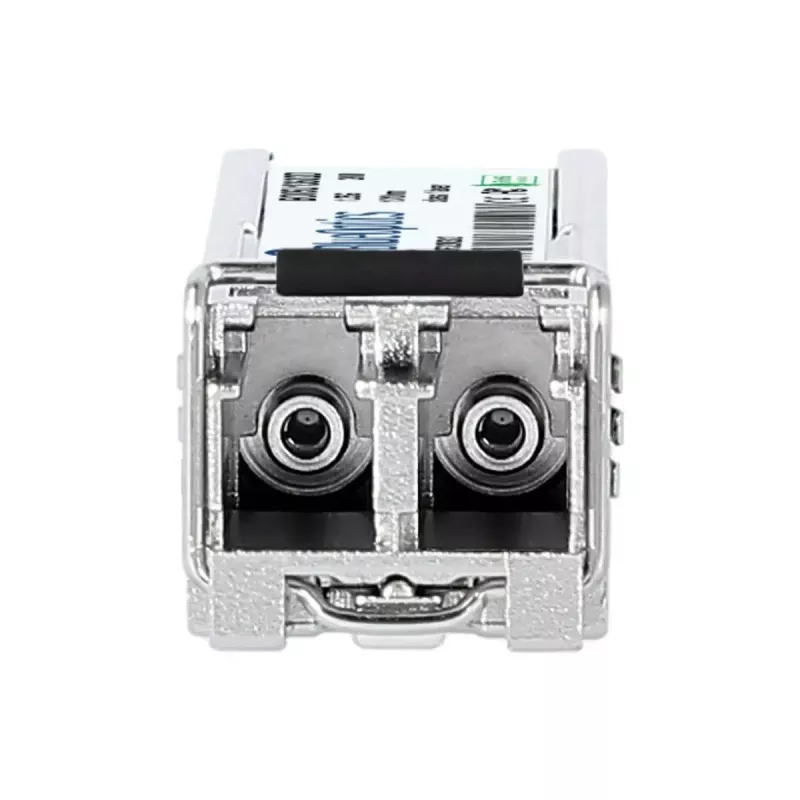

SFP raidītājs BlueOptics SFP-GD-MX-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-GD-MX-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas paredzēts 1250 Mbit/s (1,25 Gbit/s) optiskajiem sakariem ar viļņa garumu 1310 nm. Modulis ir ievietots metāla korpusā ar sudraba apdari un sver tikai aptuveni 3 g, darbojas ar 3,3 V barošanas spriegumu un ir piemērots nozares standarta SFP pieslēgvietām. Tas ir saderīgs ar LC duplex savienojumiem un atbalsta daudzmodu šķiedru īsa līdz vidēja attāluma 1000BASE-X lietojumiem, piedāvājot standartizētu formas faktoru izmantošanai komutatoros, maršrutētājos un citās tīkla ierīcēs, kas pieņem SFP moduļus.

Priekšrocības

Raiduztvērējs atbilst MSA saderīgām SFP specifikācijām un ir izstrādāts, lai nodrošinātu uzticamu optisko pārraidi, gan raidītājam, gan uztvērējam darbojoties ar 1310 nm. Tā metāla korpuss nodrošina mehānisko izturību un termisko stabilitāti, savukārt kompaktie izmēri un mazais svars atvieglo uzstādīšanu blīvi piepildītos iekārtu statīvos. Modulis atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja resursdatora ierīce nodrošina saskarni, ļaujot reāllaikā nolasīt barošanas spriegumu, lāzera nobīdes strāvu, optisko jaudu un temperatūru, lai atvieglotu tīkla uzturēšanu. Komponenti ir atlasīti, lai nodrošinātu pagarinātu darbības kalpošanas laiku un savietojamību ar plašu tīkla aparatūras klāstu.

Piemērots

• 1 Gbit/s Ethernet sakariem (1000BASE-X) pa daudzmodu šķiedru
• Starpsavienojumiem starp komutatoriem, maršrutētājiem un glabāšanas sistēmām
• Datu centru augšupsaitēm un apkopošanas pieslēgvietām
• SFP pieslēgvietu, kas atbalsta 1310 nm optiku, nomaiņai vai jaunināšanai

Galvenās specifikācijas

• Saskarnes veids: SFP (maza izmēra pieslēdzams modulis)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Viļņa garums: 1310 nm (raidīšanai un uztveršanai)
• Savienotājs: LC duplex
• Atbalstītā šķiedra: daudzmodu šķiedra (MMF)
• Barošanas spriegums: 3,3 V
• Korpuss: metāla, sudraba krāsa
• Svars: apm. 0,003 kg

Lietošana

Ievietojiet BlueOptics SFP-GD-MX-BO saderīgā SFP slotā savā tīkla ierīcē, kamēr ierīce ir izslēgta, vai saskaņā ar resursdatora ražotāja karstās nomaiņas vadlīnijām. Pievienojiet modulim LC duplex daudzmodu šķiedras komutācijas kabeļus, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Konfigurējiet resursdatora pieslēgvietu 1000BASE-X darbībai, ja to pieprasa jūsu aprīkojums, un pārbaudiet abos galos savienojuma statusa indikatorus. Ja resursdators atbalsta digitālo diagnostikas uzraudzību, iespējojiet vai vaicājiet DDM/DOM reģistrus, lai nolasītu reāllaika parametrus problēmu novēršanai un verifikācijai.

Ieteikumi

Izmantojiet sertificētus daudzmodu LC duplex ielāpu vadus un, nomainot esošo moduli, pārbaudiet programmatūras saderību ar sava komutatora vai maršrutētāja ražotāju. Stabilai darbībai nodrošiniet labu kabeļu pārvaldību, izvairieties no pārmērīgas šķiedras locīšanas un pārliecinieties, ka savienotāji un ielāpu paneļi ir tīri. Ja monitoringam nepieciešami DDM/DOM dati, pārbaudiet, vai resursdatora ierīce atbalsta SFF-8472 diagnostikas saskarni.
