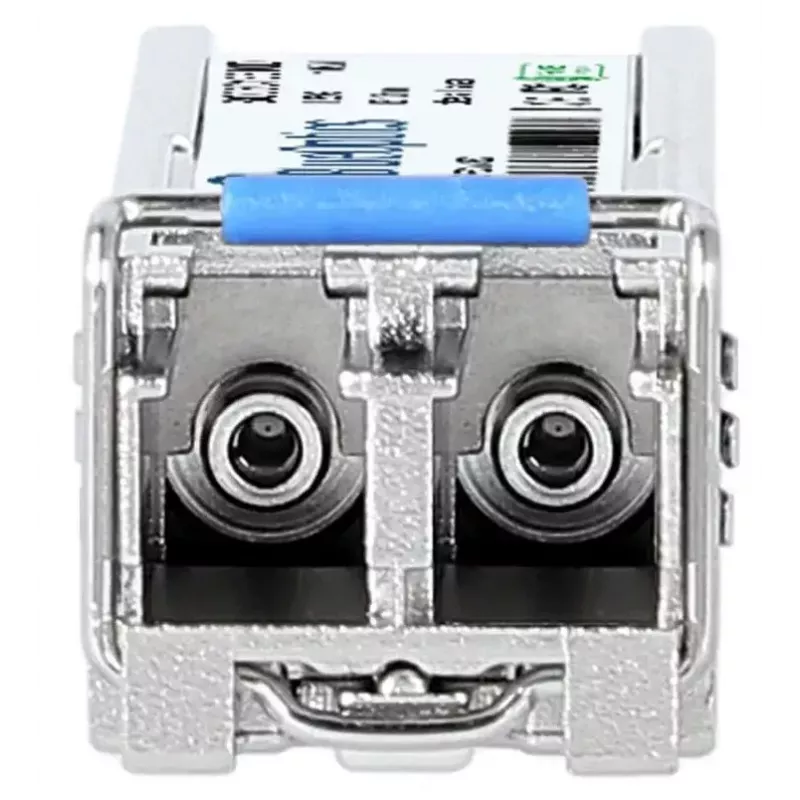

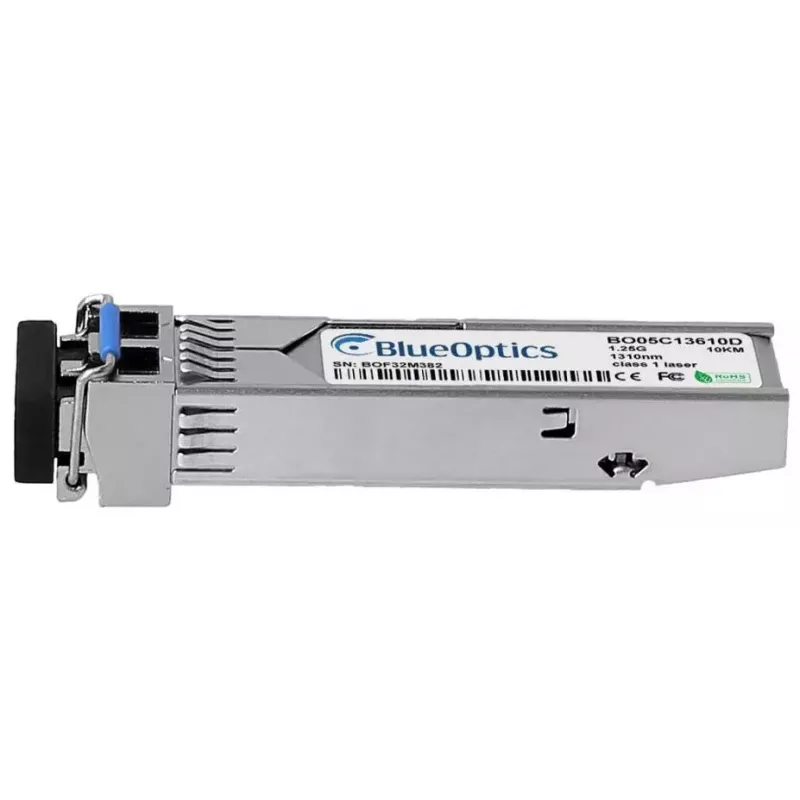

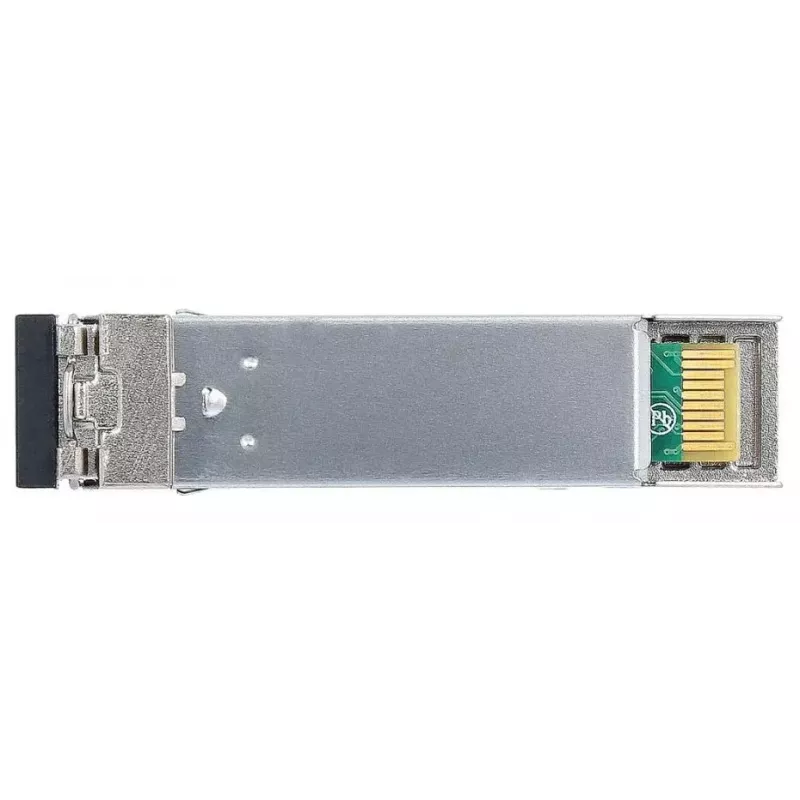

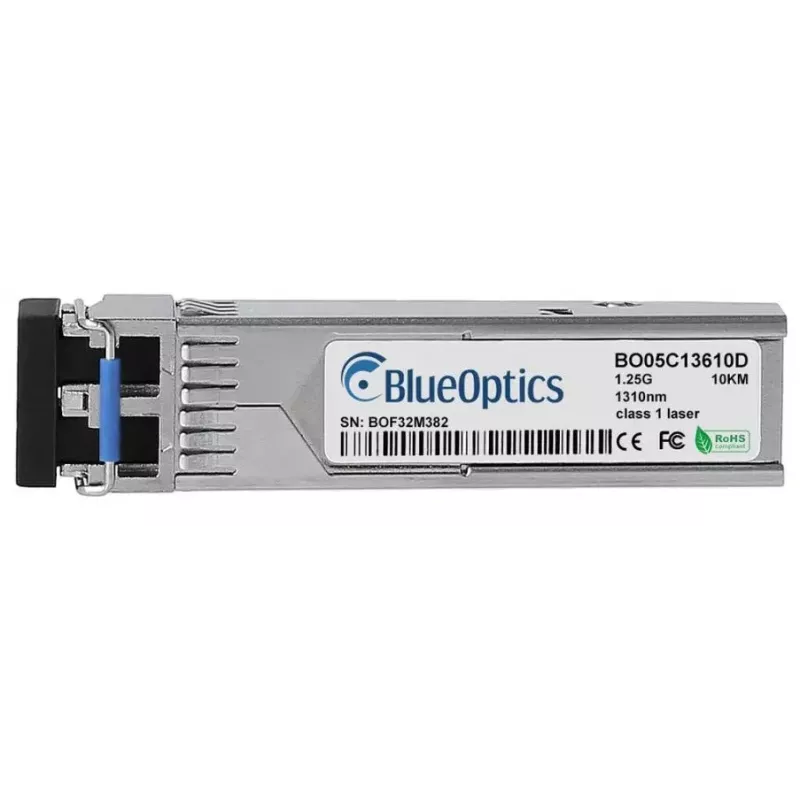

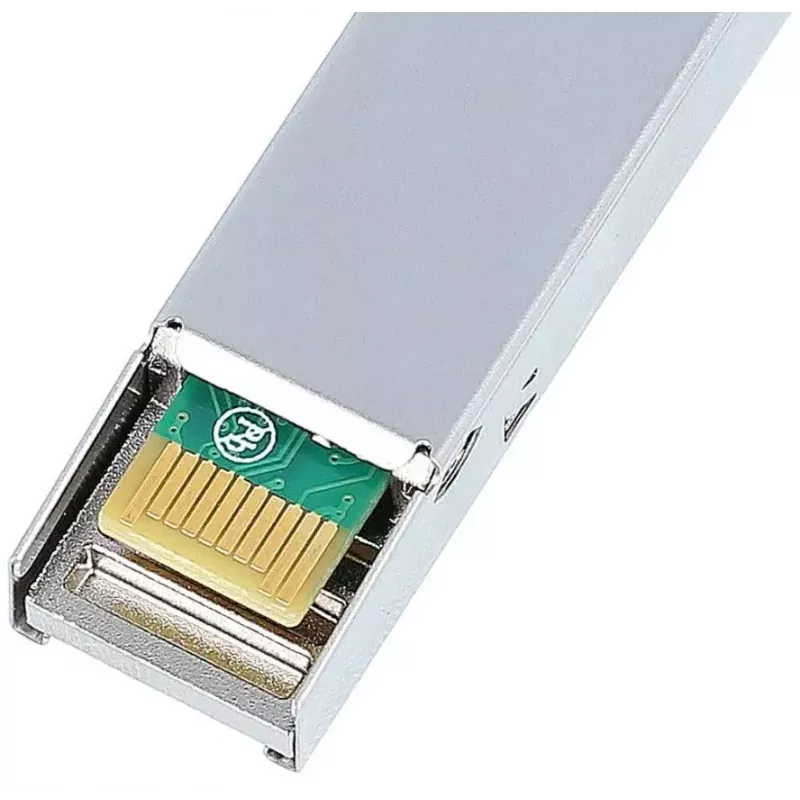

SFP raidītājs BlueOptics SFP-LX-CM-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-LX-CM-BO ir vienmoda optiskās šķiedras SFP raidītāja modulis, kas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s un darbojas ar viļņa garumu 1310 nm. Ievietots izturīgā metāla korpusā ar sudraba apdari un kompaktu, vieglu konstrukciju, šis SFP modulis nodrošina standartizētu LC duplekso saskarni optiskajiem savienojumiem, un to darbina 3,3 V barošanas avots. Tas ir saderīgs ar ierīcēm, kas pieņem MSA atbilstošus SFP modulus, un ir paredzēts lietošanai slēdžos, maršrutētājos un citā tīkla aprīkojumā, kam nepieciešami 1000BASE-LX tipa savienojumi pa vienmoda optisko šķiedru.

Priekšrocības

Modulis apvieno MSA atbilstošas mehāniskās un elektriskās saskarnes ar metāla korpusu, nodrošinot uzticamu termisko veiktspēju un mehānisku aizsardzību. Tas atbalsta pilnduplekso optisko pārraidi, izmantojot LC dupleksos savienotājus, un ir paredzēts lietošanai ātrgaitas Ethernet un saistītos protokolos ar ātrumu līdz 1,25 Gbit/s. Nelielais svars un standarta 3,3 V darbība padara to viegli uzstādāmu un integrējamu esošajā tīkla aparatūrā. Ja resursdators to atbalsta, digitālā diagnostikas uzraudzība (DDM/DOM) nodrošina reāllaika barošanas sprieguma, lāzera nobīdes strāvas, optiskās raidīšanas un saņemšanas jaudas, kā arī iekšējās temperatūras uzraudzību.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet raidītāju saderīgā resursdatora ierīces SFP slotā, līdz tas nofiksējas, pēc tam savienojiet LC dupleksās vienmoda optiskās šķiedras kabeļus starp raidītājiem katra savienojuma galā. Pārliecinieties, ka abos galos tiek izmantots saskaņots viļņa garums un optiskās šķiedras tips (1310 nm vienmoda). Pārbaudiet, vai resursdatora ierīce atpazīst moduli, un, ja pieejams, iespējojiet vai nolasiet DDM/DOM diagnostiku, lai uzraudzītu savienojuma parametrus. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar raidītāju, un glabājiet aizsargvāciņus optiskā savienotāja galā, kad tas netiek lietots.

Ieteikumi

Izmantojiet vienmoda LC dupleksās optiskās šķiedras savienotājkabeļus un ievērojiet resursdatora ražotāja norādījumus par atbalstītajiem trešo pušu raidītājiem. Ja nepieciešama DDM/DOM funkcionalitāte, pārbaudiet saderību ar resursdatora ierīces programmaparatūru. Uzglabājiet un darbiniet moduli ražotāja ieteiktajā temperatūras un mitruma diapazonā, kā arī izvairieties no mehāniskas slodzes uz optiskajiem savienotājiem, lai saglabātu savienojuma kvalitāti un moduļa kalpošanas laiku.
