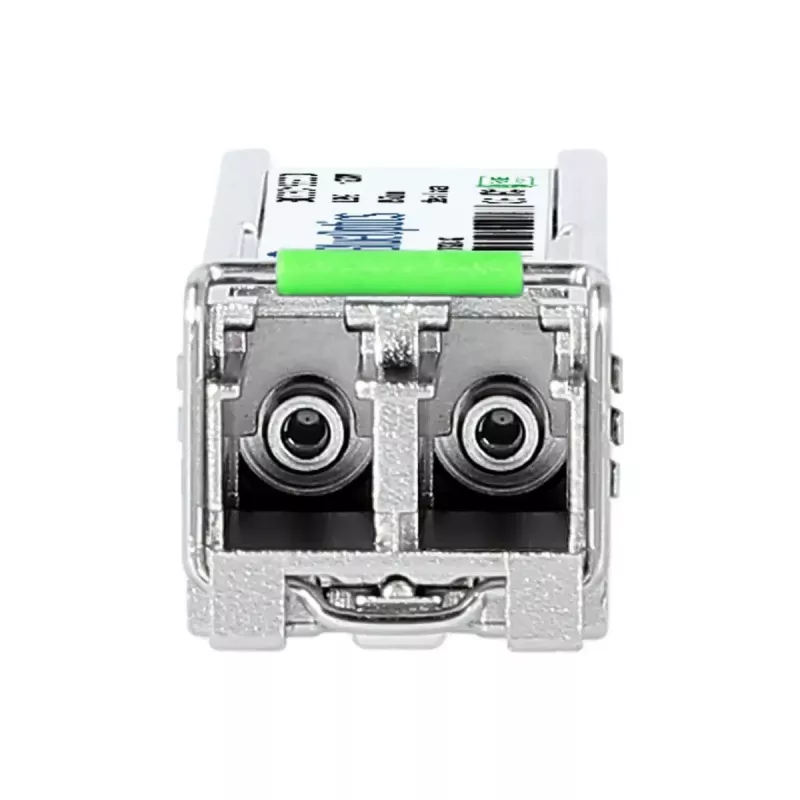

SFP raidītājs BlueOptics SFP991-1ELH20-BO 1250 Mbit/s 1550 nm

BlueOptics SFP991-1ELH20-BO ir vienmoda optiskās šķiedras SFP raidītāja modulis, kas paredzēts 1000BASE‑ZX lietojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s pie viļņa garuma 1550 nm, tam ir metāla korpuss un viegla konstrukcija (apm. 3 g). Modulis izmanto SFP saskarni un LC duplekso optisko savienotāju (atbilst MSA), un tas ir paredzēts tālsatiksmes optiskajiem savienojumiem pa vienmoda šķiedru.

Priekšrocības

Raidītājs ir saderīgs ar ierīcēm, kas pieņem standarta SFP 1000BASE‑ZX moduļus, un atbalsta Ethernet un saistītos ātrdarbīgos protokolus līdz 1,25 Gbit/s. Metāla korpuss nodrošina mehānisku izturību un siltuma vadītspēju, savukārt kompaktais SFP formas faktors ļauj viegli veikt karsto nomaiņu. 1550 nm viļņa garums un vienmoda konstrukcija nodrošina liela attāluma savienojumus, ja tiek izmantota atbilstoša šķiedra un savienojumi. Modulis atbalsta arī parastās digitālās diagnostikas uzraudzības funkcijas, ja resursdators nodrošina DDM/DOM piekļuvi.

Piemērots

• Tālsatiksmes vienmoda Ethernet savienojumi (1000BASE‑ZX)
• Slēdžu, maršrutētāju un uzglabāšanas sistēmu savstarpēja savienošana, kas atbalsta SFP moduļus
• Maģistrālo un pilsētas optisko šķiedru savienojumi, kam nepieciešama 1550 nm optika
• Vide, kur nepieciešami kompakti, karsti nomaināmi raidītāji

Galvenās specifikācijas

• Saskarnes tips: SFP (Small Form‑factor Pluggable)
• Datu pārraides ātrums: līdz 1250 Mbit/s (1,25 Gbit/s)
• Optiskais viļņa garums: 1550 nm
• Šķiedras tips: vienmoda šķiedra (LC dupleksais savienotājs)
• Korpuss: metāla, kompakts SFP formas faktors
• Barošanas spriegums: 3,3 V
• Svars: aptuveni 3 g
• Krāsa: sudraba

Lietošana

Uzstādiet BlueOptics SFP991-1ELH20-BO, ievietojot SFP moduli saderīgā resursdatora SFP slotā, līdz tas nofiksējas. Pievienojiet vienmoda LC dupleksos optiskos savienotājkabeļus raidīšanas un uztveršanas pieslēgvietām, pārliecinoties, ka Tx pieslēgvieta ir savienota ar Rx pieslēgvietu pretējā raidītājā. Pārliecinieties, ka resursdators atbalsta 1000BASE‑ZX optiku, un, ja nepieciešama attālināta uzraudzība, vai ierīce nodrošina DDM/DOM reģistrus. Ievērojiet standarta elektrostatiskās izlādes piesardzības pasākumus un ievērojiet resursdatora ražotāja norādījumus par karsto nomaiņu un programmatūras saderību.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju lielos attālumos, izmantojiet kvalitatīvu vienmoda optisko šķiedru un LC dupleksos savienotājkabeļus, pārbaudiet signāla vājinājumu un savienotāju tīrību, kā arī pārliecinieties, ka resursdatora programmatūra atbalsta trešo pušu SFP moduļus un DDM/DOM uzraudzību, ja nepieciešams.
