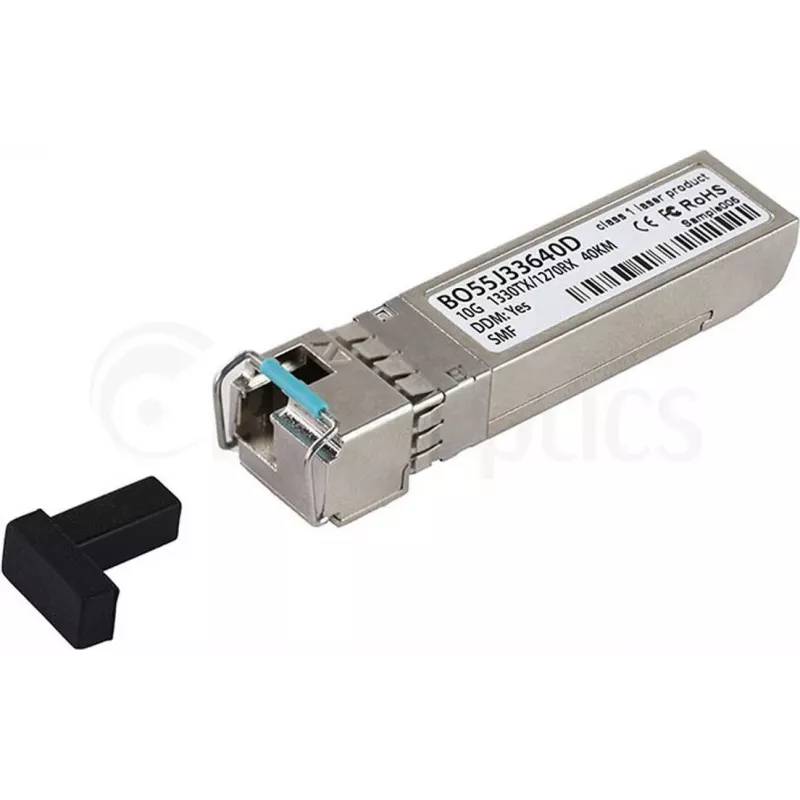

SFP+ raidītājs CBO SFP-10G-BX-D-40KM — 10G vienšķiedras divvirzienu modulis, 40 km darbības attālums

CBO SFP-10G-BX-D-40KM ir 10G SFP+ vienšķiedras divvirzienu (bi-di) optiskais raidītājs, kas paredzēts līdz 40 km gariem savienojumiem. Tas atbalsta 10 Gigabit Ethernet un iederas standarta SFP+ pieslēgvietās, nodrošinot duplekso pārraidi pa vienu optisko šķiedru, izmantojot dažādus raidīšanas un uztveršanas viļņu garumus. Modulis ir karstās pieslēgšanas tipa un kompakts, domāts lietošanai augšupsaitēs, punkts–punkts savienojumos, metro un universitātes pilsētiņu tīklos, kur šķiedru pieejamība vai izmaksas veicina vienšķiedras risinājumu izvēli.

Priekšrocības

Šis SFP+ raidītājs samazina šķiedru infrastruktūras prasības, jo ļauj raidīšanas un uztveršanas kanālus nodrošināt pa vienu šķiedru, tādējādi ietaupot kabeļu izmaksas un vienkāršojot izvēršanu. Tā karstās pieslēgšanas SFP+ formas faktors sniedz iespēju veikt ātru jaunināšanu vai nomaiņu, neizslēdzot iekārtu. Modulis atbalsta standarta 10G ātrumus un liela attāluma optisko veiktspēju, kas piemērota līdz pat 40 km attālumam, nodrošinot prognozējamu darbību tīkla plānošanai un krājumu standartizācijai.

Piemērots

• Liela attāluma augšupsaites savienojumiem starp agregācijas un kodola komutatoriem
• Punkts–punkts savienojumiem universitātes pilsētiņas vai metro tīklos
• Vidēm ar ierobežotu šķiedru pieejamību, kur vienšķiedras bi-di ietaupa kabeļus
• Tīkla iekārtām ar SFP+ pieslēgvietām, kam nepieciešami 10G optiskie interfeisi

Galvenās specifikācijas

• Saskarne: SFP+ formas faktors, karstās pieslēgšanas
• Datu pārraides ātrums: 10 Gigabit Ethernet
• Šķiedras tips: vienmoda šķiedra (SMF)
• Darbības režīms: divvirzienu (bi-di) vienšķiedras, izmantojot viļņgaruma dalīšanu
• Maksimālais darbības attālums: līdz 40 km (atkarīgs no šķiedras kvalitātes un savienojuma zudumiem)
• Viļņa garums: atsevišķi TX un RX viļņu garumi divvirzienu darbībai
• Konektors: LC dupleksais (vienšķiedras bi-di izmanto LC ar atbilstošu sadalītāju vai pārslēgumu)

Lietošana

Ievietojiet SFP-10G-BX-D-40KM moduli brīvā SFP+ slotā saderīgā komutatorā, maršrutētājā vai multivides pārveidotājā, kamēr resursdators ir ieslēgts vai izslēgts, jo modulis atbalsta karsto pieslēgšanu. Pievienojiet vienmoda šķiedru ar saderīgiem LC konektoriem un pārliecinieties par pareizu polaritāti un viļņu garumu pāri katrā savienojuma galā (vienā galā lieto komplementāro bi-di moduļa variantu). Ja nepieciešams, konfigurējiet resursdatora pieslēgvietu 10G darbībai un pārbaudiet savienojuma statusu ierīces pārvaldības saskarnē. Sākotnējās izvēršanas laikā pārraugiet optisko jaudu un kļūdas, lai apstiprinātu savienojuma kvalitāti.

Ieteikumi

Izmantojiet tīras vienmoda šķiedras un LC konektorus, ievērojiet norādītos savienojuma zudumu budžetus, un pārī ar moduli attālajā galā lietojiet komplementāro divvirzienu raidītāju. Pārbaudiet, vai resursdators pieņem trešo pušu SFP+ moduļus, vai iespējojiet nepieciešamos saderības iestatījumus. Uzticamai liela attāluma veiktspējai, plānojot līdz 40 km garus savienojumus, ņemiet vērā konektoru zudumus, savienojumus un šķiedras vājinājumu.
