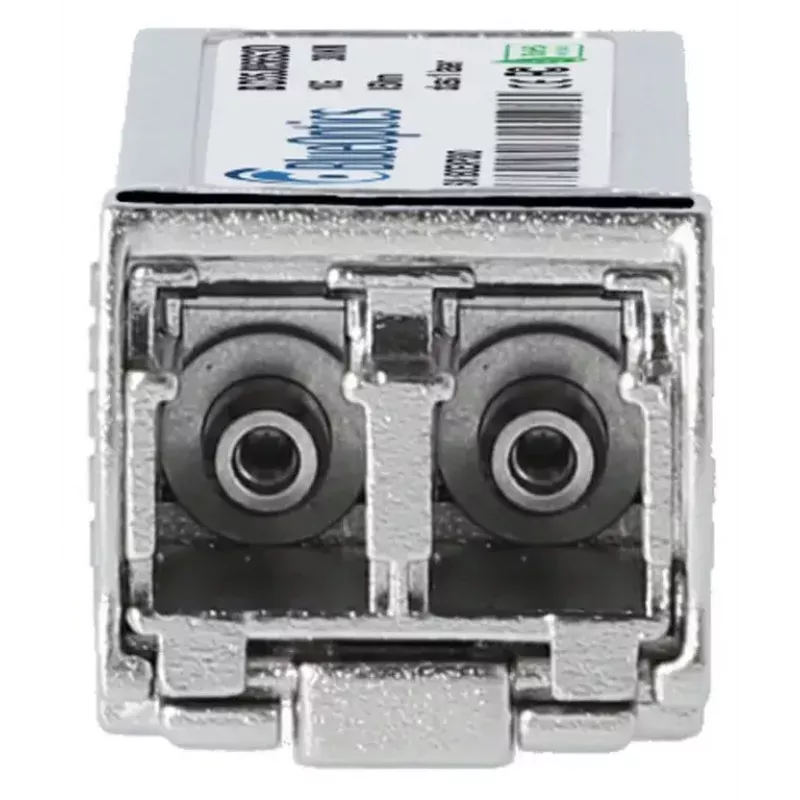

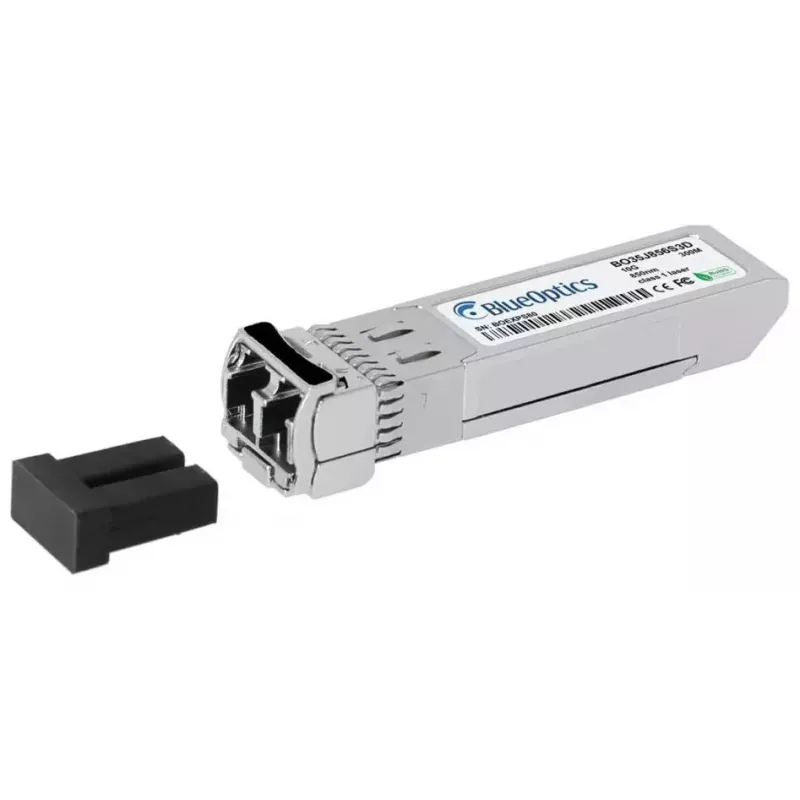

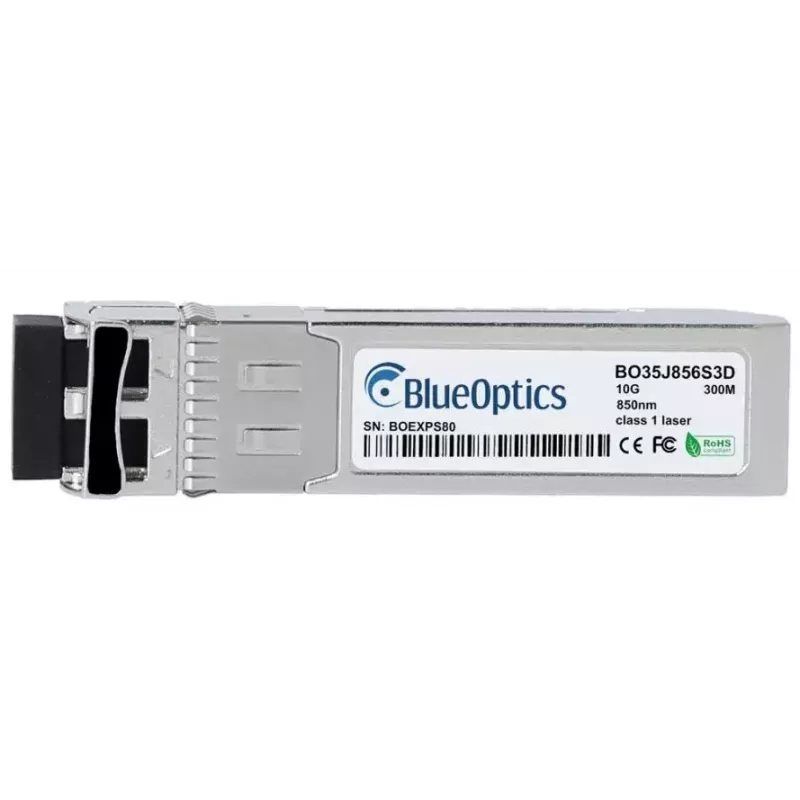

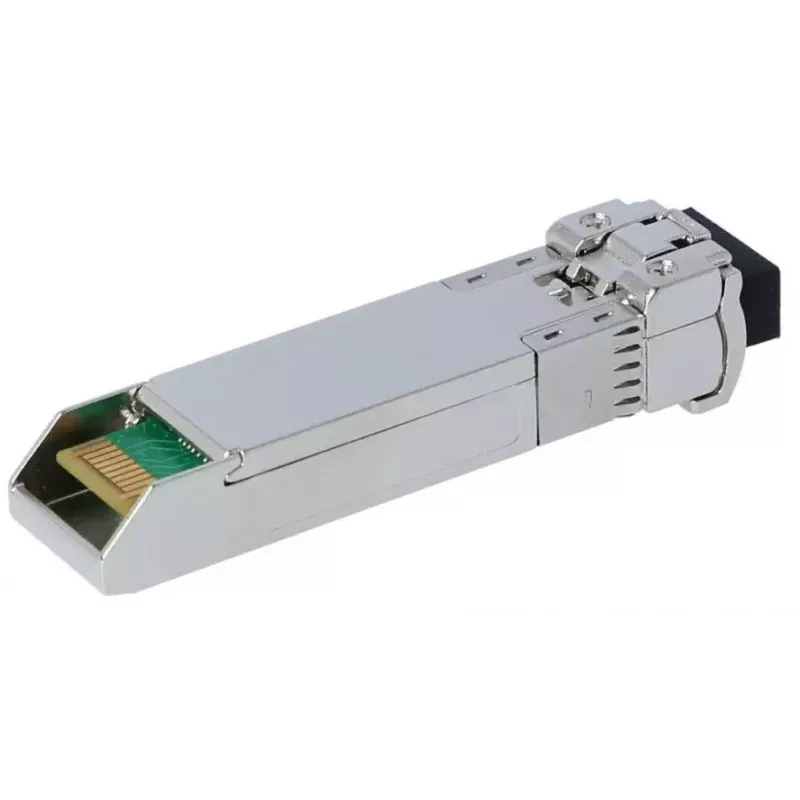

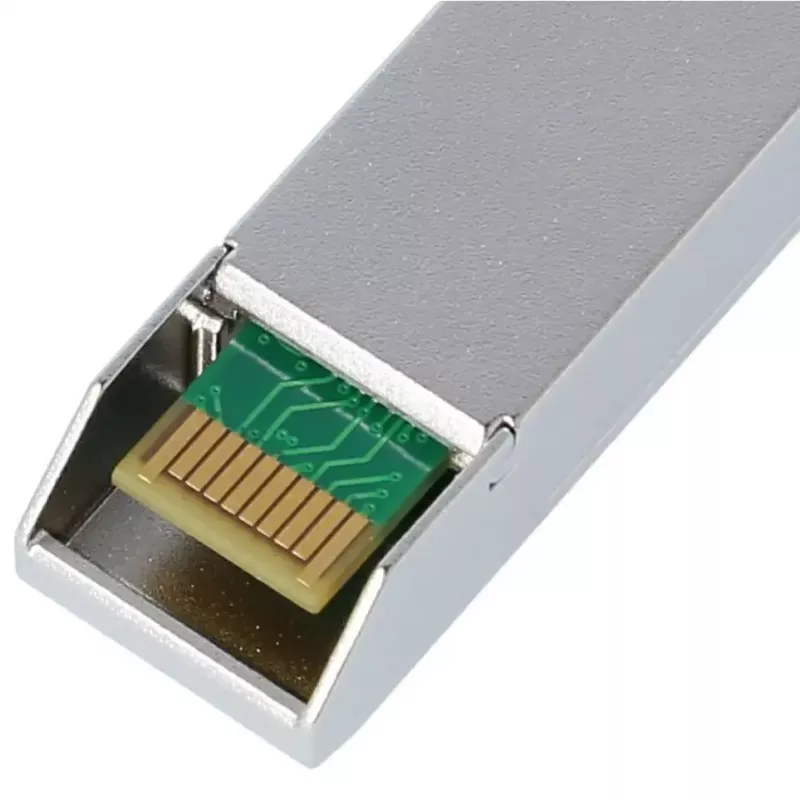

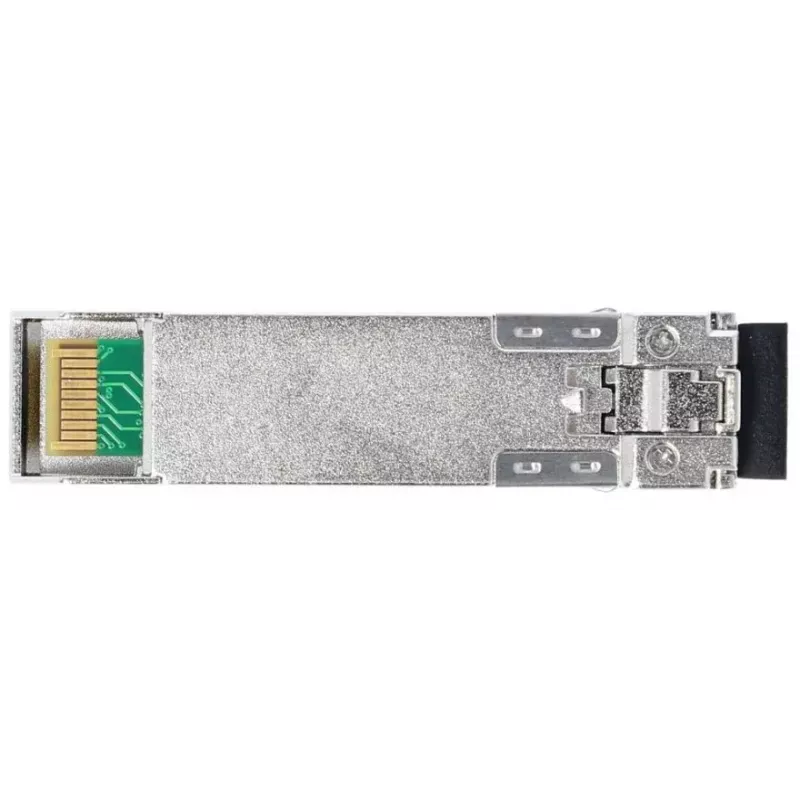

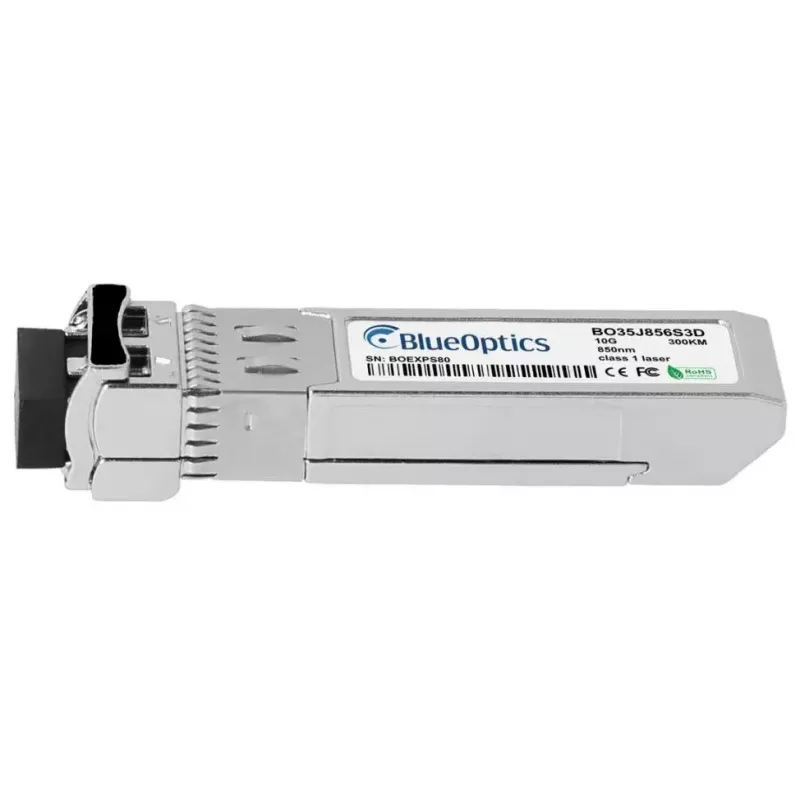

SFP+ raidītājuztvērēja modulis BlueOptics 3HE09326AA-BO optiskās šķiedras LC alumīnijs

BlueOptics 3HE09326AA-BO ir 10G SFP+ optiskās šķiedras raidītājuztvērēja modulis ar LC duplex savienotāju un alumīnija korpusu. Paredzēts daudzmodu šķiedru savienojumiem, šis modulis atbalsta 10 Gigabit Ethernet un līdzīgus ātrdarbīgus optiskos protokolus īsa attāluma daudzmodu kabeļos. Kompaktais SFP+ formas faktors un vieglā konstrukcija (aptuveni 20 g) padara to piemērotu plašam tīkla iekārtu klāstam, kas pieņem MSA saderīgus SFP+ moduļus.

Priekšrocības

Alumīnija korpuss nodrošina mehānisku izturību un EMI noturību, vienlaikus saglabājot mazu svaru elastīgai uzstādīšanai. Modulis atbilst izplatītajiem SFP+ mehāniskajiem un elektriskajiem standartiem, nodrošinot savietojamību ar daudzām tīkla platformām, kas atbalsta MSA saderīgus 10G SFP+ raidītājuztvērējus. Tas atbalsta vienlaicīgu raidīšanas un uztveršanas darbību, izmantojot LC duplex saskarni, un ietver digitālās diagnostikas uzraudzības funkcionalitāti, ja to izmanto aparatūrā, kas nodrošina DDM/DOM parametrus.

Piemērots

• 10 Gigabit Ethernet īsa attāluma daudzmodu šķiedru savienojumiem
• Slēdžu, maršrutētāju un krātuves sistēmu savstarpējai savienošanai, kas atbalsta SFP+
• Datu centru augšupsaitēm un agregācijas portiem
• Optisko šķiedru savienojumiem no plākšņu paneļa uz slēdzi universitāšu un uzņēmumu LAN tīklos

Galvenās specifikācijas

• Formas faktors: SFP+
• Savienotājs: LC duplex
• Pārraides veids: daudzmodu šķiedra (850 nm optika īsam attālumam)
• Atbalstītais datu pārraides ātrums: līdz 10 Gbit/s
• Korpusa materiāls: alumīnijs (produkta krāsa: alumīnijs)
• Svars: aptuveni 0,02 kg
• MSA saderīga mehāniskā un elektriskā saskarne
• Atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), ja platforma to nodrošina

Kā lietot

Ievietojiet moduli saderīgas tīkla ierīces SFP+ slotā, līdz tas nofiksējas. Pievienojiet LC duplex daudzmodu optiskās šķiedras savienotājkabeli (saskaņojot raidīšanas un uztveršanas šķiedras) starp raidītājuztvērēju un attālināto raidītājuztvērēju vai plākšņu paneli. Pārliecinieties, ka resursdatora ierīce ir konfigurēta atpazīt SFP+ moduļus un, ja nepieciešams, iespējojiet jebkādus pārdevēja specifiskos iestatījumus. Pārbaudiet savienojuma statusu un, ja pieejams, uzraugiet DDM/DOM parametrus, lai apstiprinātu optisko jaudu, barošanas spriegumu un temperatūru.

Ieteikumi

Izmantojiet OM3/OM4 daudzmodu šķiedru uzticamiem īsa attāluma 10G savienojumiem un uzturiet savienotājus tīrus, lai izvairītos no signāla zudumiem. Pārliecinieties, vai mērķa tīkla aparatūra atbalsta trešo pušu SFP+ moduļus un DDM, ja nepieciešama reāllaika diagnostika.
