SFP raidītājuztvērēja modulis BlueOptics 500SSM41 R0001-BO 1250 Mbit/s

BlueOptics 500SSM41 R0001-BO SFP raidītājuztvērēja modulis nodrošina kompaktu saskarni vienmoda šķiedras savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Izstrādāts atbilstoši SFP MSA formas faktoram, modulis ir aprīkots ar LC (UPC) duplekso savienotāju, sudrabainu korpusu un 3,3 V darba spriegumu. Ar maksimālo atbalstīto savienojuma attālumu līdz 40 000 m un maziem fiziskajiem izmēriem (13,9 mm × 58,4 mm × 12,6 mm) šis raidītājuztvērējs ir piemērots tīkla iekārtām, kas pieņem SFP pievienojamo optiku, un ir saderīgs ar Hitachi aparatūru, kas atbalsta oriģinālo moduļa tipu.

Priekšrocības

Modulis atbalsta 1000BASE-LH optisko pārraidi pa vienmoda šķiedru un nodrošina vienlaicīgu raidīšanas un uztveršanas darbību, izmantojot LC dupleksos savienojumus. Atbilstība SFP MSA mehāniskajām un elektriskajām specifikācijām garantē savietojamību ar dažādiem slēdžiem, maršrutētājiem un glabāšanas sistēmām. Raidītājuztvērējs ir specifizēts liela attāluma lietojumiem līdz 40 km un nodrošina standartizētu 3,3 V saskarni vienkāršai integrācijai.

Piemērots

• Liela attāluma Ethernet posmiem līdz 40 km pa vienmoda šķiedru
• Savstarpējiem savienojumiem starp slēdžiem, maršrutētājiem un glabāšanas sistēmām
• SFP portu uzlabošanai vai nomaiņai Hitachi saderīgās tīkla iekārtās
• Lietojumiem, kur nepieciešami LC (UPC) dupleksie savienojumi

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 1250 Mbit/s
• Maksimālais pārraides attālums: 40 000 m (vienmoda šķiedra)

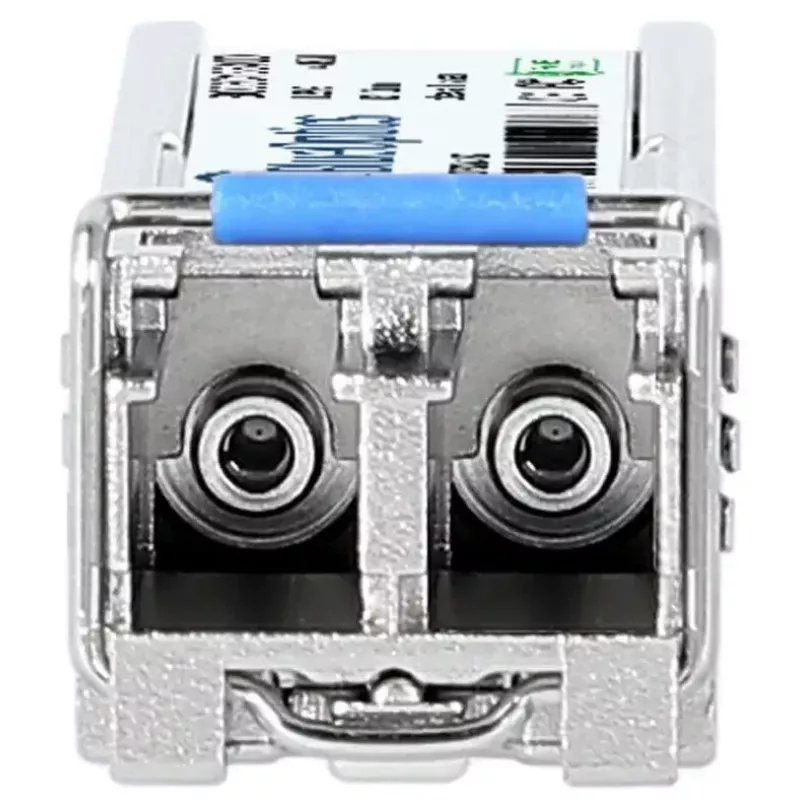

• Savienotāja tips: LC (UPC) dupleksais
• Optiskais logs: 1310 nm raidīšanai un uztveršanai
• Barošana: 3,3 V darba spriegums
• Krāsa un materiāls: sudrabains korpuss
• Izmēri: 13,9 mm (P) × 58,4 mm (D) × 12,6 mm (A)
• Svars: aptuveni 0,02 kg

Lietošana

Ievietojiet SFP raidītājuztvērēju saderīgā SFP slotā, kamēr resursdatora ierīce ir ieslēgta, vai saskaņā ar resursdatora ražotāja norādījumiem par karsto nomaiņu. Pievienojiet LC dupleksās vienmoda šķiedras savienotāju vadus moduļa LC (UPC) portiem, ievērojot pareizu raidīšanas/uztveršanas orientāciju. Pārliecinieties, ka resursdatora ierīces programmaparatūra un porta konfigurācija atbilst paredzētajam protokolam (piemēram, 1000BASE-LH vai Gigabit Ethernet). Pēc uzstādīšanas pārraugiet resursdatora ierīces posma statusa indikatorus un pārbaudiet optisko jaudu un posma integritāti.

Ieteikumi

Lai nodrošinātu uzticamu veiktspēju lielos attālumos, izmantojiet augstas kvalitātes vienmoda šķiedras savienotāju vadus un uzturiet tīras savienotāju gala virsmas. Apstipriniet, ka mērķa aparatūra atbalsta līdzvērtīgu SFP tipu, un, ja pieejams, iespējojiet digitālo diagnostikas uzraudzību (DDM/DOM) saderīgās sistēmās, lai sekotu barošanas spriegumam, temperatūrai, lāzera nobīdes strāvai un optiskajai jaudai proaktīvai apkopei.
