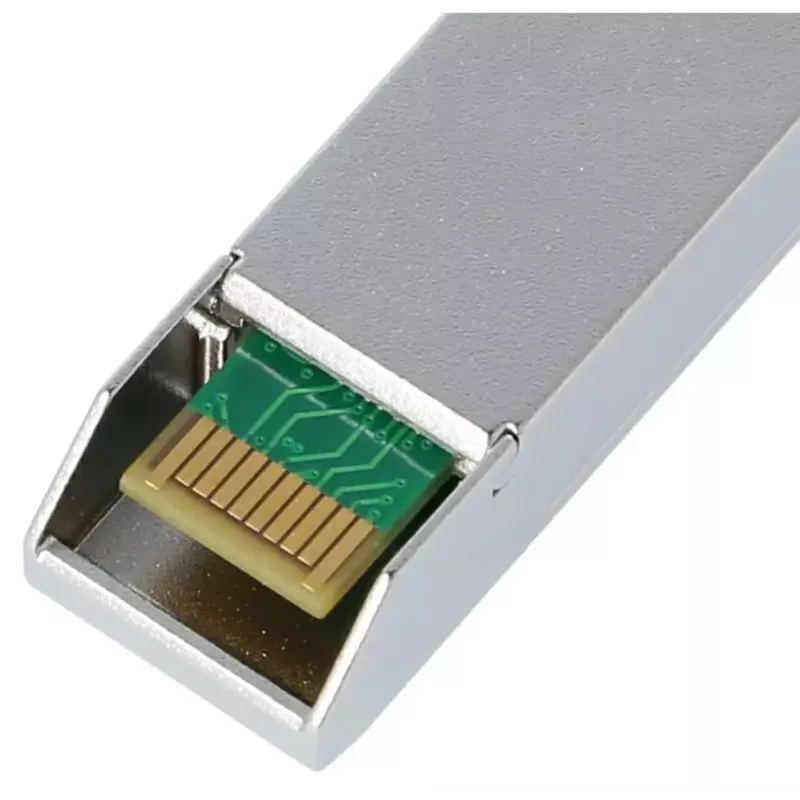

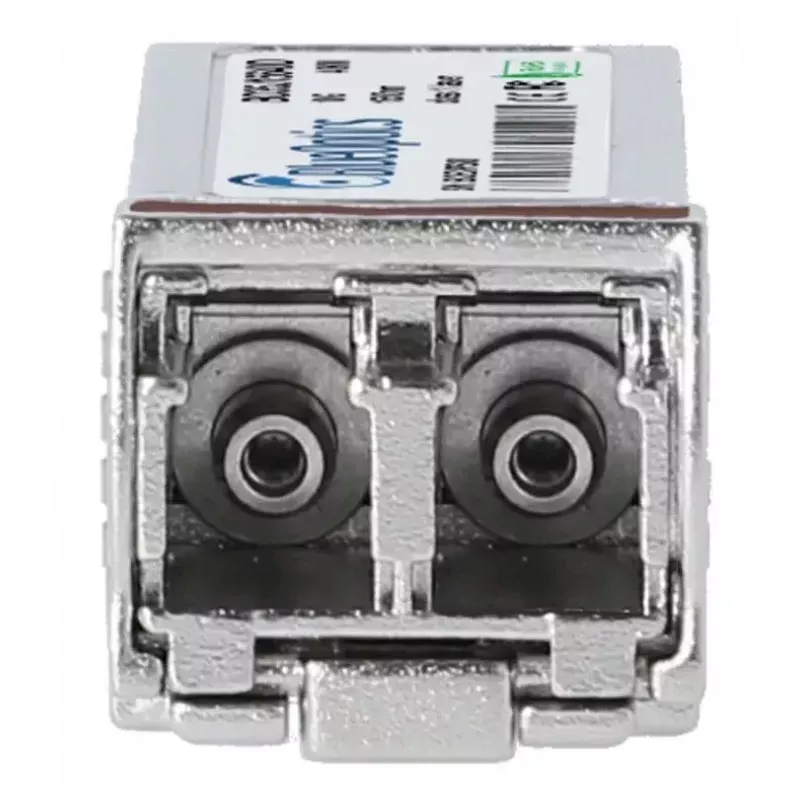

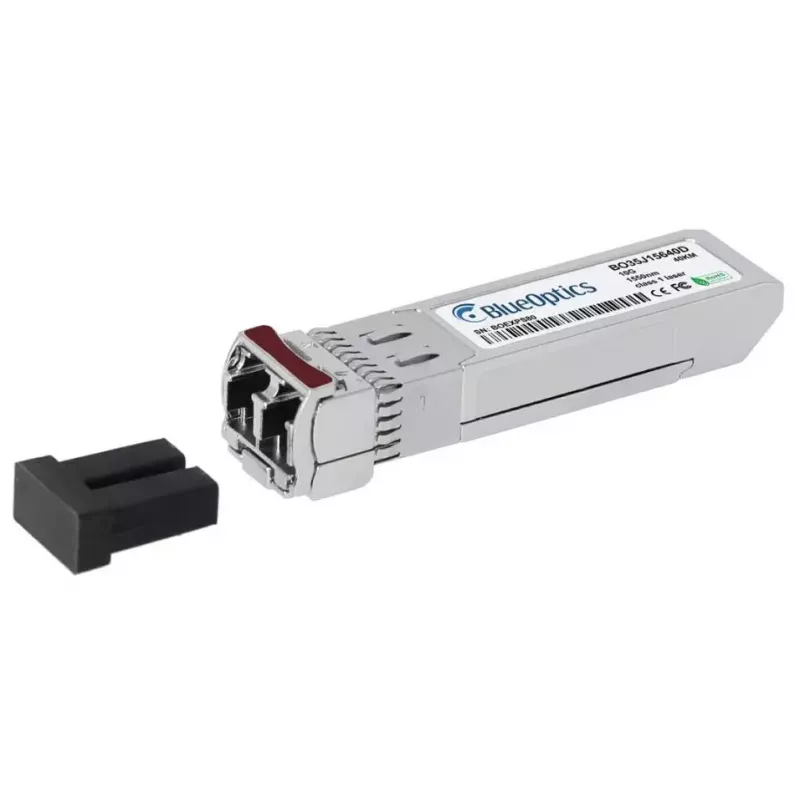

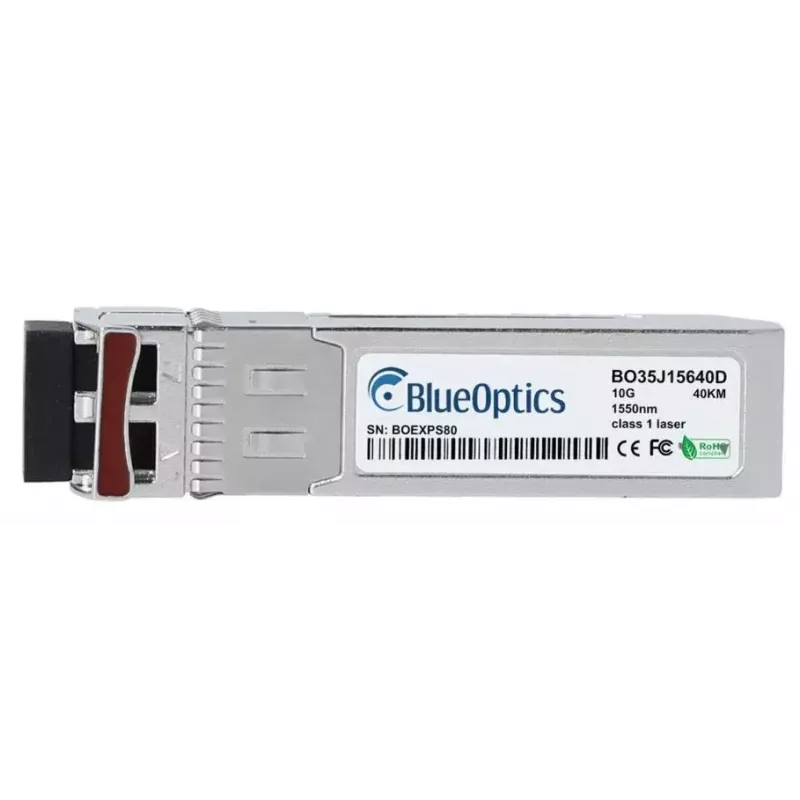

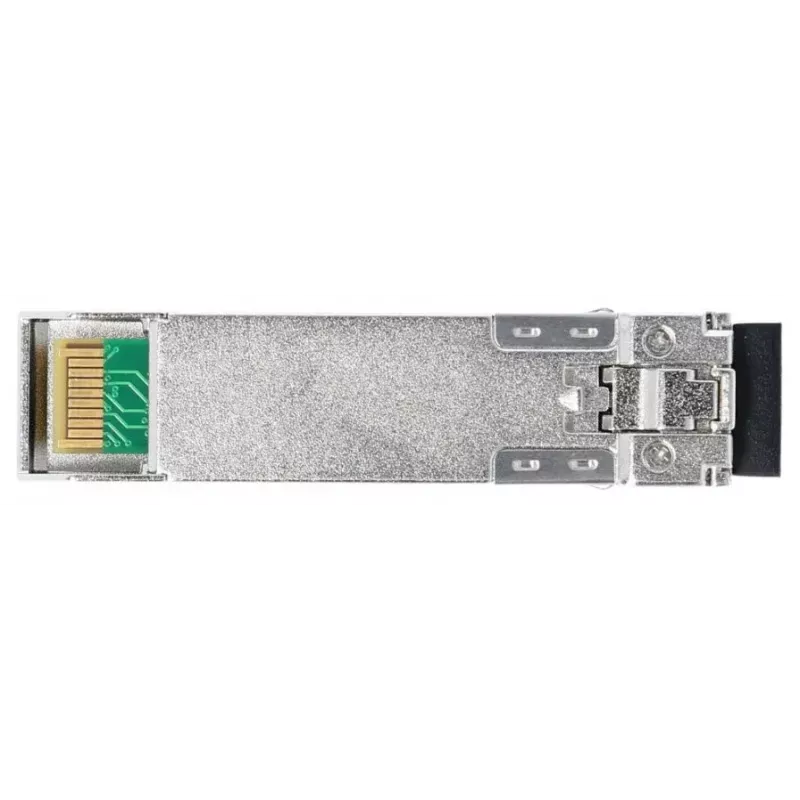

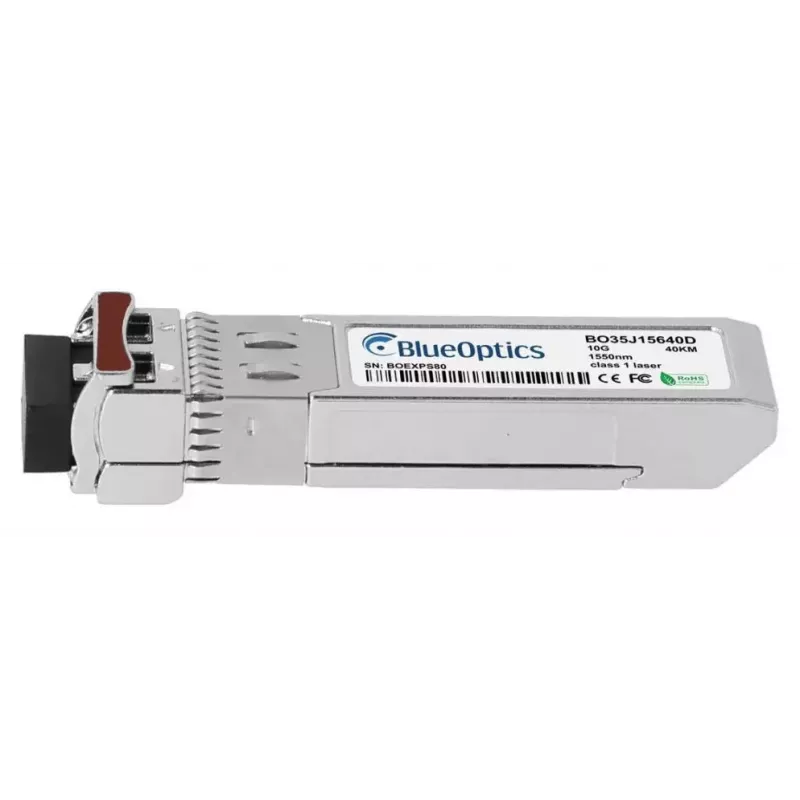

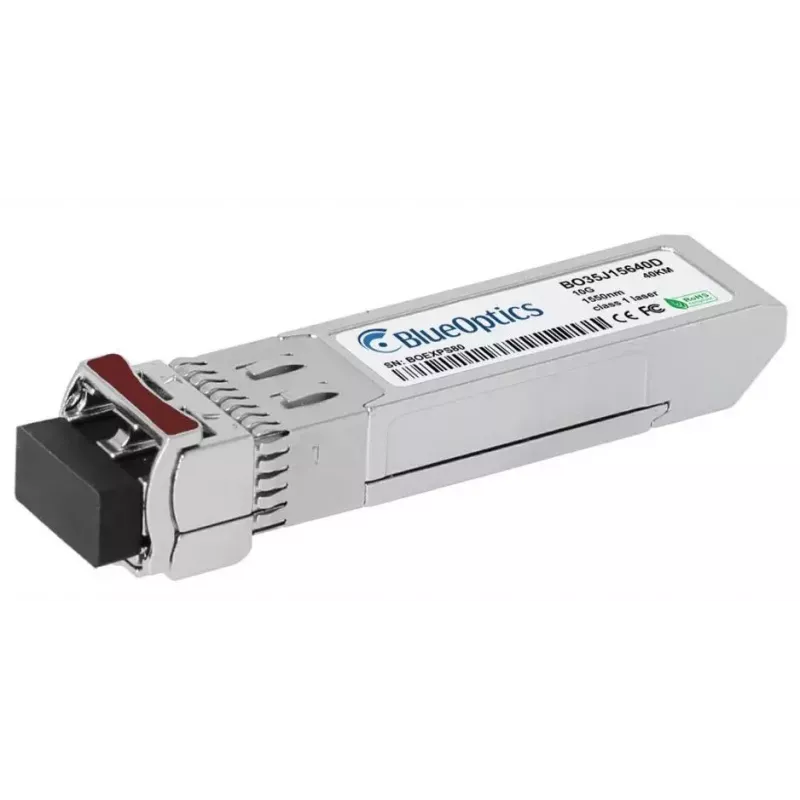

SFP raidītājuztvērēja modulis BlueOptics 942 209-002-BO 10000 Mbit/s

BlueOptics 942 209-002-BO SFP raidītājuztvērēja modulis ir kompakts optiskā tīkla komponents, kas paredzēts ātrgaitas šķiedru savienojumiem. Atbalstot maksimālo datu pārraides ātrumu 10000 Mbit/s un vienmodas savienojumus līdz 40 000 m, šim SFP modulim ir LC (UPC) šķiedras savienotājs, 3,3 V darba spriegums un sudraba korpuss ar nelieliem izmēriem (13,9 mm × 58,4 mm × 12,6 mm). Tas ir saderīgs ar Hirschmann ierīcēm un piemērots lietošanai slēdžos, maršrutētājos, krātuvju sistēmās un citā tīkla iekārtā, kas pieņem MSA atbilstošus SFP moduļus.

Priekšrocības

Modulis nodrošina 10G veiktspēju garos vienmodas šķiedru savienojumos un izmanto LC duplekso saskarni vienlaicīgai pārraides un uztveršanas kanālu darbībai. Atbilstība MSA mehāniskajām un elektriskajām specifikācijām garantē savietojamību ar plašu aparatūras platformu klāstu. Kompaktais metāla korpuss un mazais svars atvieglo uzstādīšanu un apstrādi, savukārt vienmodas dizains un lielais maksimālais attālums atbalsta mugurkaula un tālsakaru savienojumus.

Piemērots

• Garie 10 Gbps Ethernet savienojumi pa vienmodas šķiedru
• Savienojumi starp slēdžiem, maršrutētājiem un krātuvju sistēmām
• Tīkla infrastruktūras jauninājumi un rezerves daļu nomaiņa
• Vides, kur nepieciešami MSA atbilstoši SFP moduļi

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Maksimālais pārraides attālums: 40000 m (vienmodas šķiedra)
• Šķiedras optiskais savienotājs: LC (UPC)
• Darba spriegums: 3,3 V
• Izmēri (P×D×A): 13,9 mm × 58,4 mm × 12,6 mm
• Svars: 0,02 kg
• Produkta krāsa: Sudraba

Kā lietot

Uzstādiet SFP raidītājuztvērēju SFP slotā saderīgā Hirschmann vai MSA atbilstošā ierīcē, kamēr resursdatora iekārta ir ieslēgta saskaņā ar ierīces ražotāja norādījumiem. Pievienojiet LC vadu dupleksajai LC saskarnei, nodrošinot pareizu pārraides un uztveršanas šķiedru izlīdzināšanu. Pārbaudiet savienojuma statusu un iestatiet pareizo datu pārraides ātrumu resursdatora ierīcē. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet un nolasiet diagnostikas parametrus, piemēram, barošanas spriegumu, lāzera nobīdes strāvu, izejas un ieejas optisko jaudu un temperatūru, lai uzraudzītu savienojuma veselību.

Ieteikumi

Izmantojiet vienmodas LC duplekso šķiedru ar atbilstošu vājinājumu un gala virsmas kvalitāti, lai sasniegtu norādīto maksimālo attālumu. Pirms paļaušanās uz diagnostikas uzraudzību pārliecinieties, ka resursdatora iekārta atbalsta DDM/DOM. Stabiliem tālsakaru savienojumiem rūpīgi izvietojiet šķiedru, lai izvairītos no asiem līkumiem, un aizsargājiet savienotājus no piesārņojuma; ievērojiet ražotāja norādījumus par tīrīšanu un uzstādīšanu.
