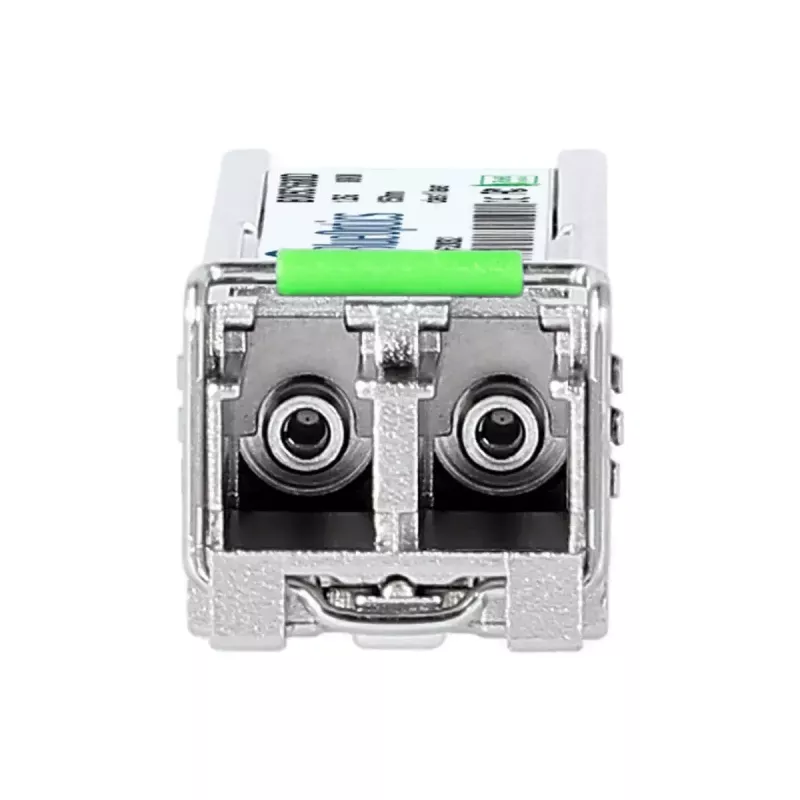

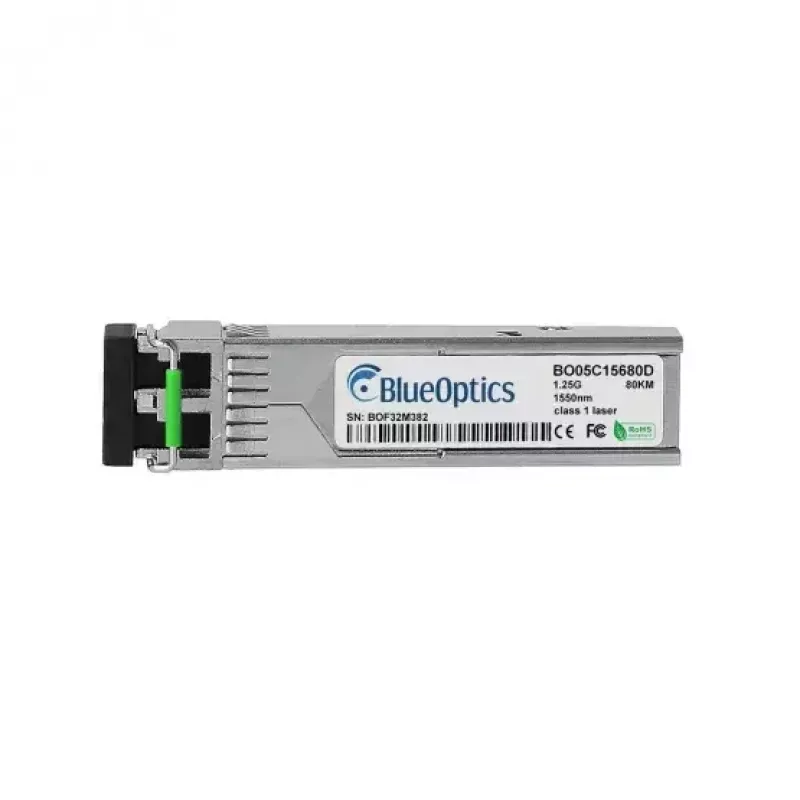

SFP raidītājuztvērēja modulis BlueOptics 943 042-001-BO 1550 nm 70000 m

BlueOptics 943 042-001-BO SFP raidītājuztvērēja modulis ir vienmodu optiskais raidītājuztvērējs, kas paredzēts liela attāluma 1000BASE-ZX Ethernet savienojumiem. Darbojoties ar 1550 nm viļņa garumu un atbalstot līdz pat 70 000 m (70 km) sasniedzamību, šis kompaktais modulis izmanto LC duplekso savienotāju un atbilst MSA SFP mehāniskajām un elektriskajām specifikācijām. Modulis sver aptuveni 20 g un ir paredzēts lietošanai saderīgos slēdžos, maršrutētājos un uzglabāšanas sistēmās, kas pieņem standarta SFP pievienojamo optiku.

Priekšrocības

Modulis nodrošina liela attāluma vienmodu pārraidi pie 1550 nm ar mazu formas faktoru, ļaujot vienkārši uzstādīt SFP portos. Tas atbalsta digitālo diagnostiku (DDM/DOM), ja resursdatora aparatūra atklāj saskarni, ļaujot pārraudzīt tādus parametrus kā temperatūra, barošanas spriegums, lāzera nobīdes strāva un optiskā jauda. Izgatavots atbilstoši MSA standartiem, raidītājuztvērējs ir savietojams ar vairāku ražotāju aprīkojumu un ir piemērots tīkla konstrukcijām, kur nepieciešama zema elektromagnētiskā interference un paplašināti šķiedru posmi.

Piemērots

• Liela attāluma 1 Gbps Ethernet savienojumiem pa vienmodu šķiedru
• Slēdžu, maršrutētāju un uzglabāšanas sistēmu savstarpējai savienošanai pilsētiņu vai pilsētu tīklos
• Šķiedru mugurkaula segmentiem un punkt-punkta optiskajiem savienojumiem līdz 70 km

Galvenās specifikācijas

• Optiskais viļņa garums: 1550 nm
• Maksimālā sasniedzamība: līdz 70 000 m (70 km)
• Saskarne: SFP formas faktors ar LC duplekso savienotāju
• Atbalstītais standarts: 1000BASE-ZX (1,25 Gbps PHY)
• Šķiedras tips: vienmodu šķiedra (SMF)
• Darbības diagnostika: Digitālās diagnostikas pārraudzība (DDM/DOM), kas atbilst SFF-8472 (ja atbalsta resursdators)
• Svars: apm. 0,02 kg
• Moduļa krāsa: pelēka

Kā lietot

Uzstādiet BlueOptics SFP raidītājuztvērēju saderīgā SFP slotā tīkla ierīcē, ievērojot ierīces ražotāja norādījumus par karsto pievienošanu un apiešanos, lai izvairītos no statiskās izlādes. Pievienojiet vienmodu LC duplekso ielāpu vadu modulim un tā attālajam pretējam galam, nodrošinot pareizu raidīšanas/uztveršanas izlīdzināšanu. Konfigurējiet resursdatora saskarni atbilstoši tīkla aprīkojuma prasībām; daudzas platformas SFP moduļus atklās automātiski. Ja pieejams, iespējojiet un nolasiet DDM/DOM parametrus, izmantojot pārvaldības saskarni vai CLI, lai pārraudzītu savienojuma veselību un optisko veiktspēju.

Ieteikumi

Izmantojiet kvalitatīvu vienmodu šķiedru un LC dupleksos ielāpu vadus, kas paredzēti liela attāluma lietojumiem, uzturiet savienotājus tīrus, lai saglabātu optisko veiktspēju, un pārbaudiet, vai resursdatora ierīces programmaparatūra atbalsta 1000BASE-ZX un DDM/DOM pilnai funkcionalitātei. Kritiskiem savienojumiem veiciet pilnīgus jaudas budžeta aprēķinus un pārbaudiet savienojumu izvietošanas laikā, lai apstiprinātu rezervi un stabilitāti.
