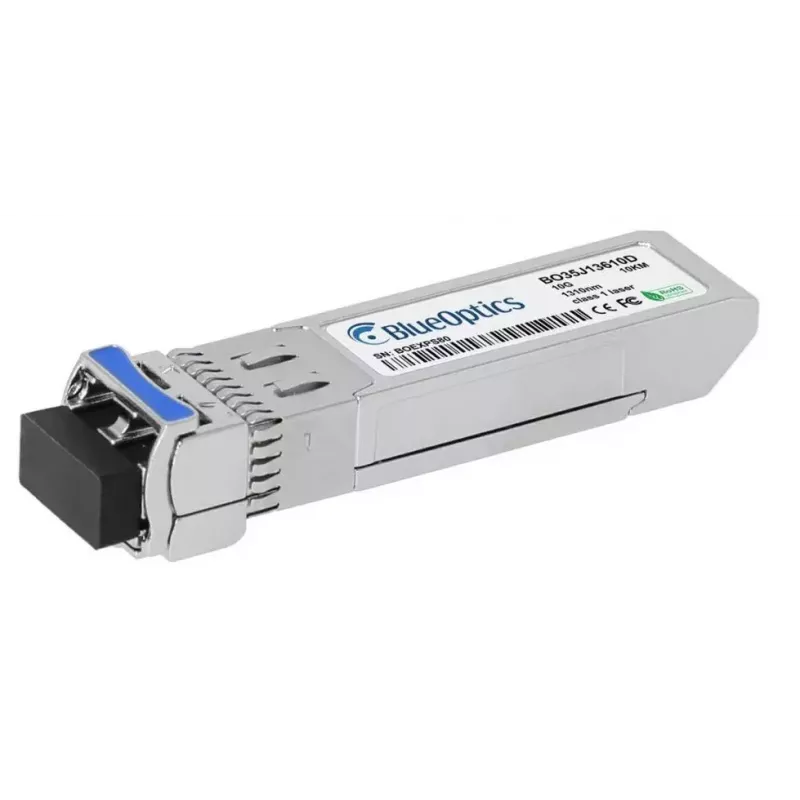

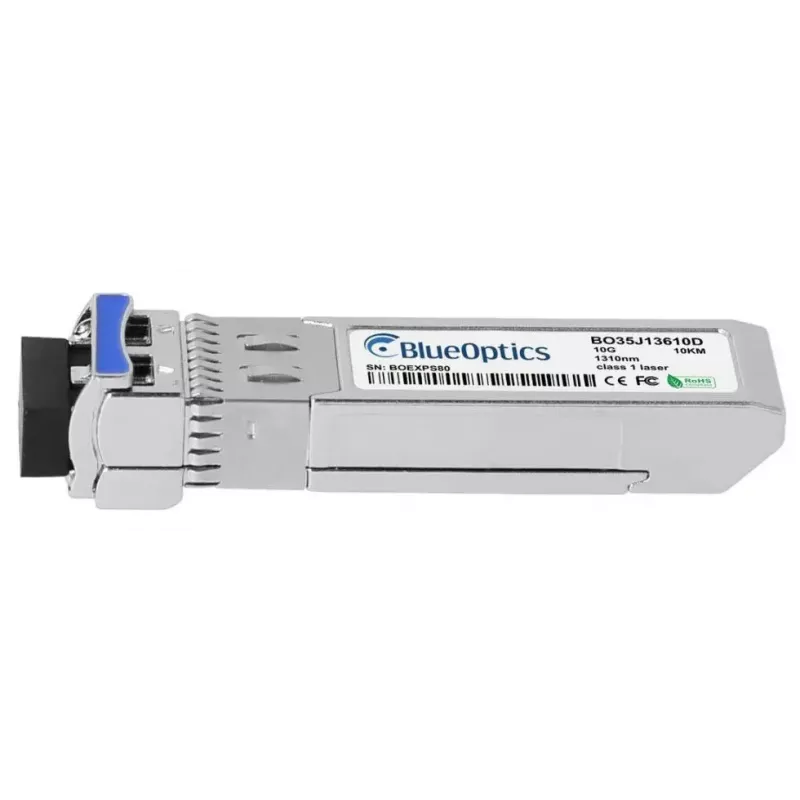

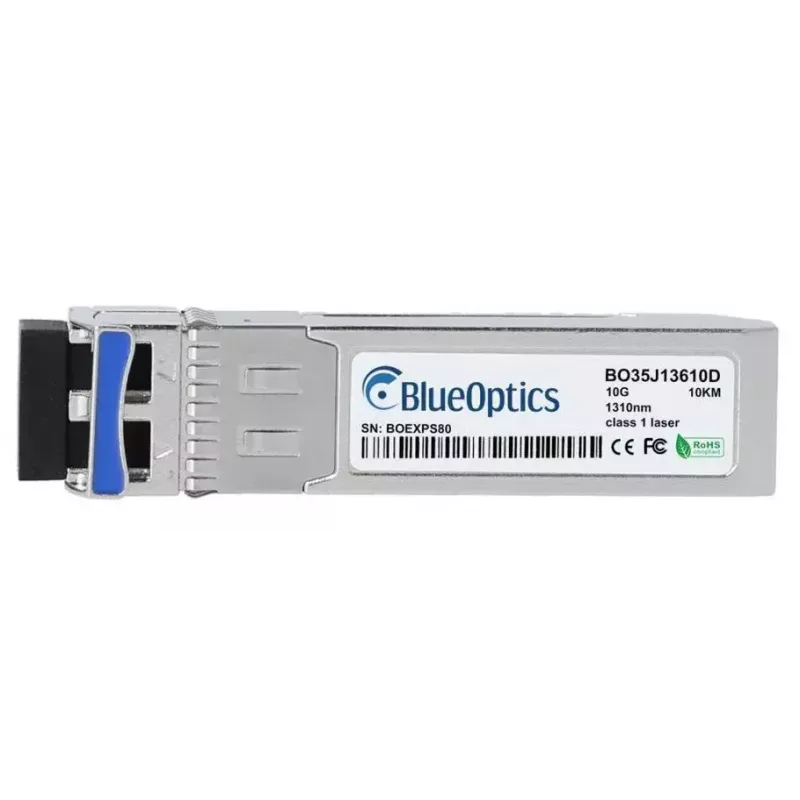

SFP raidītājuztvērēja modulis BlueOptics SFP-10G-LR-CB-BO Optiskās šķiedras SFP+ LC

BlueOptics SFP-10G-LR-CB-BO ir 10G SFP+ optiskās šķiedras raidītājuztvērējs ar LC duplex savienotāju, kas paredzēts liela attāluma vienmoda šķiedras kanāliem. Modulis ir konstruēts ar alumīnija korpusu un sver aptuveni 20 g, tas atbilst MSA SFP+ formas faktora konvencijām un atbalsta 10GBASE-LR optisko pārraidi līdz pat 10 kilometru attālumam, ja tiek izmantota piemērota vienmoda šķiedra un saderīga resursdatora aparatūra.

Priekšrocības

Šis BlueOptics raidītājuztvērējs piedāvā 10 Gbit/s spējīgu optisko I/O karsti pievienojamā SFP+ formas faktorā. Tā alumīnija korpuss nodrošina uzticamu, vieglu iepakojumu, savukārt LC duplex saskarne atbalsta vienlaicīgu pārraidi un uztveršanu pa divām šķiedrām. Modulis ir būvēts atbilstoši nozares MSA standartiem fiziskai pieslēgvietai un elektriskajai signalizācijai, un tas ir piemērots integrācijai tīkla iekārtās, kas pieņem SFP+ 10GBASE-LR moduļus. Ja to atbalsta resursdatora aparatūra, modulis nodrošina arī digitālo diagnostisko uzraudzību (DDM/DOM), lai reāllaikā nolasītu barošanas sprieguma, temperatūras, pārraides jaudas un uztveršanas jaudas rādījumus.

Piemērots

Galvenās specifikācijas

Kā lietot

Uzstādiet BlueOptics SFP-10G-LR-CB-BO, ievietojot moduli saderīga tīkla aprīkojuma SFP+ slotā, kamēr resursdatora ierīce ir ieslēgta saskaņā ar pārdevēja norādījumiem karsti pievienojamiem moduļiem. Pievienojiet LC duplex vienmoda šķiedras pārslēgšanas vadus — vienu šķiedru pārraidei, otru uztveršanai — modulim un atbilstošajam portam attālajā galā. Pārbaudiet kanāla statusu, izmantojot resursdatora ierīces pārvaldības saskarni, un, ja nepieciešams, iespējojiet vai pārbaudiet DDM/DOM atbalstu resursdatorā, lai nolasītu diagnostikas parametrus. Ievērojiet pareizus ESD piesardzības pasākumus un pārliecinieties, ka šķiedru savienotāji pirms savienošanas ir tīri.

Ieteikumi

Izmantojiet šo raidītājuztvērēju ar vienmoda LC pārslēgšanas vadiem un saderīgām SFP+ spējīgām resursdatora ierīcēm. Apstipriniet, ka mērķa aprīkojums atbalsta 10GBASE-LR SFP+ moduļus un, ja plānojat izmantot digitālo diagnostiku, ka resursdators parāda DDM/DOM informāciju. Lai nodrošinātu uzticamus liela attāluma kanālus, izvēlieties šķiedru un savienojuma komponentus, kas atbilst nozares vienmoda specifikācijām, un uzturiet savienotājus tīrus, lai saglabātu optimālu optisko veiktspēju.
