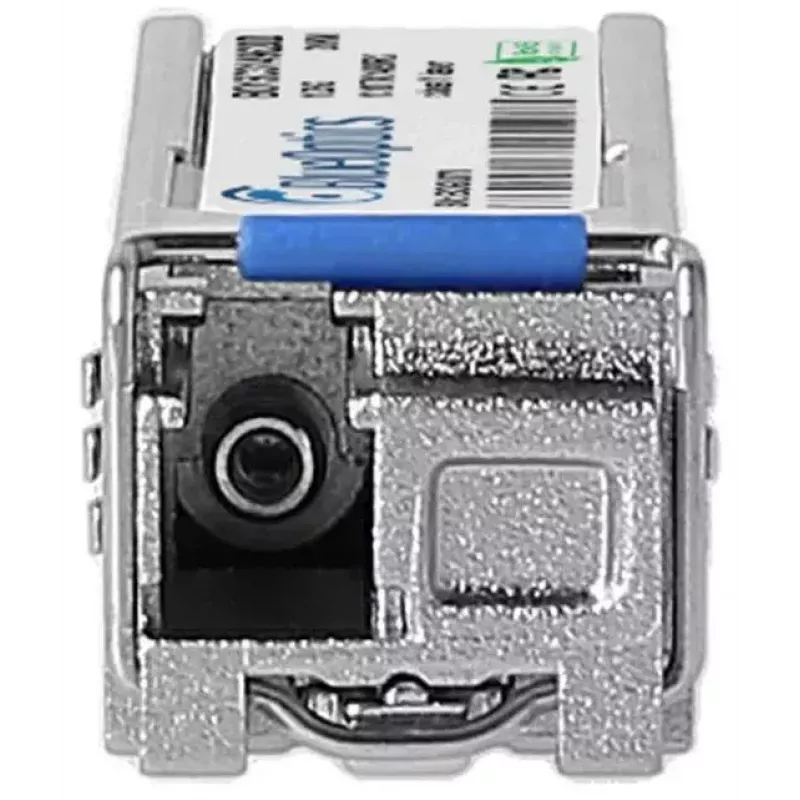

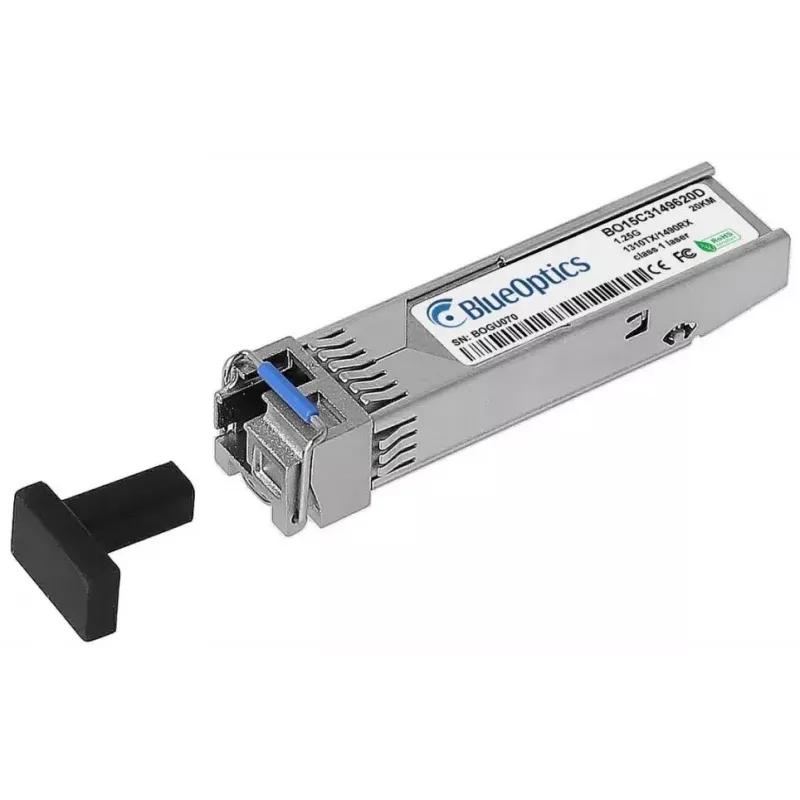

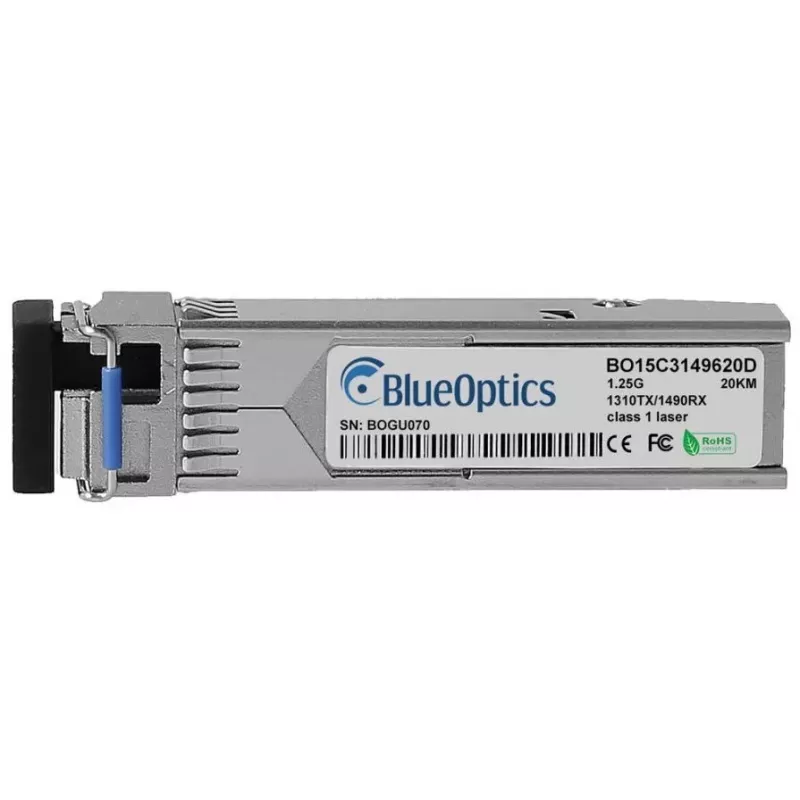

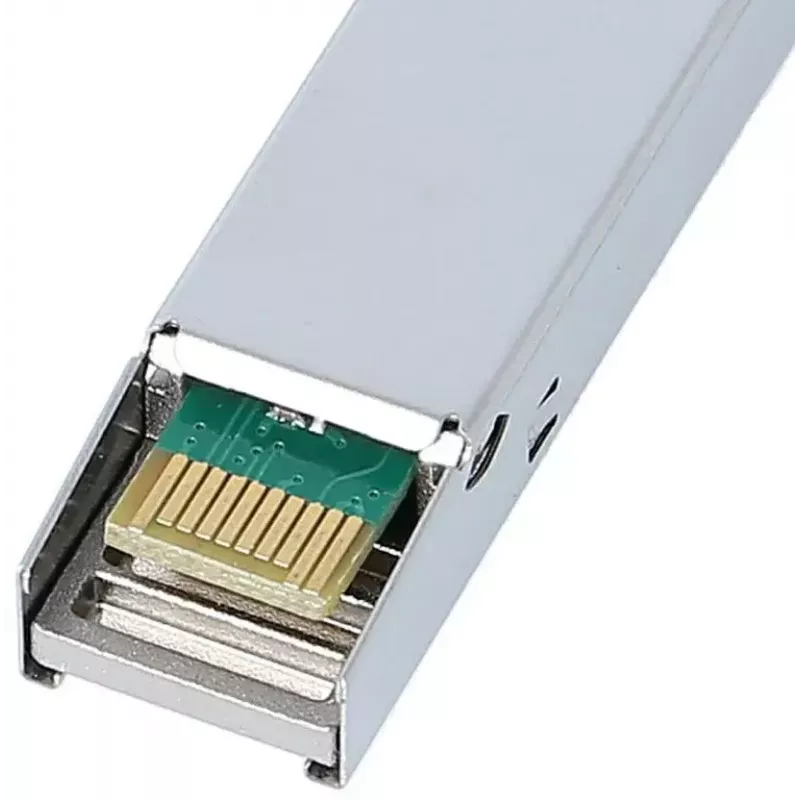

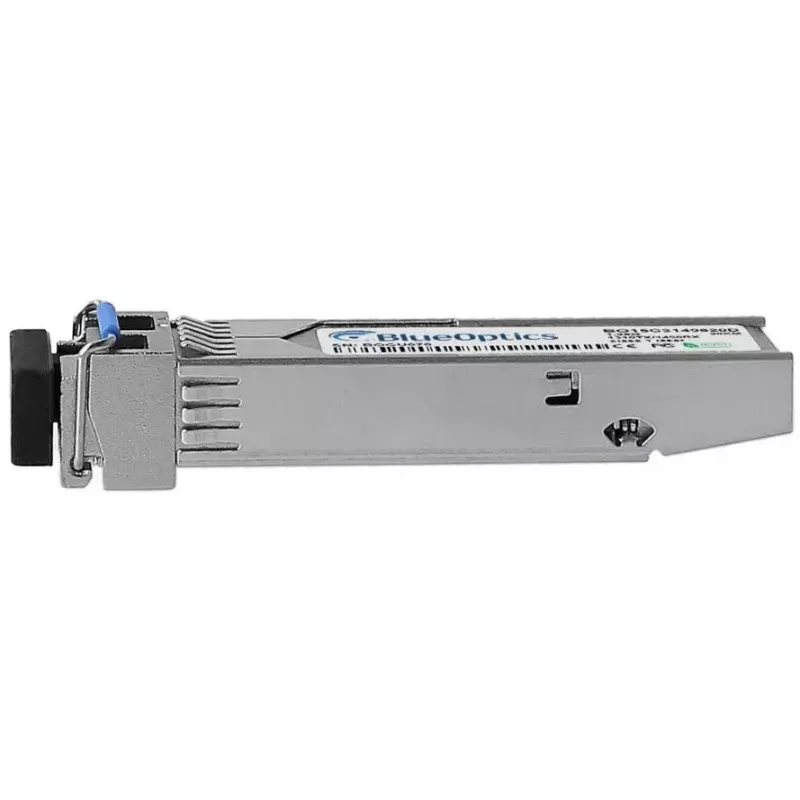

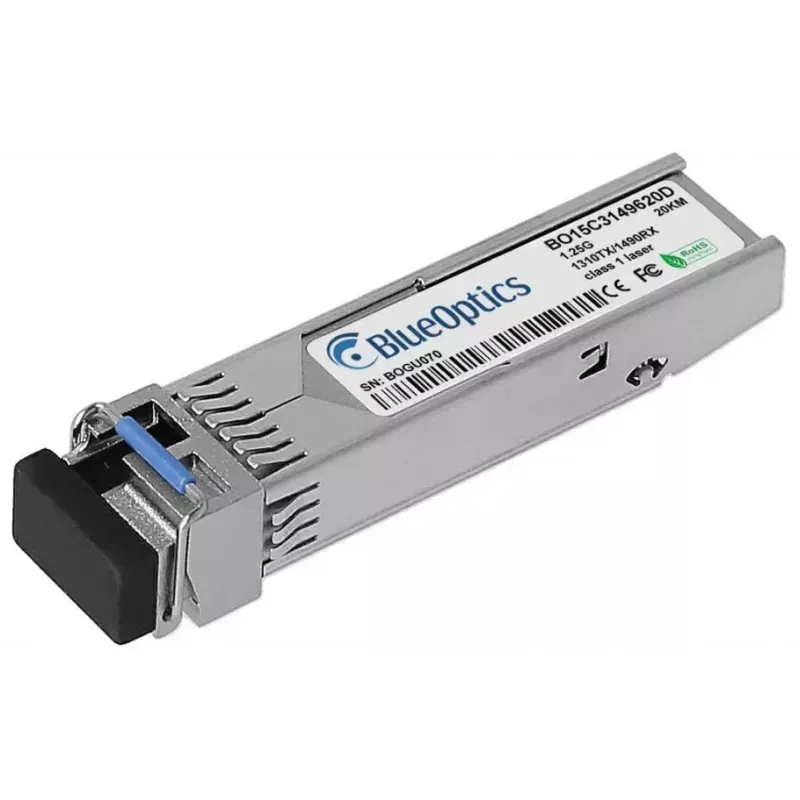

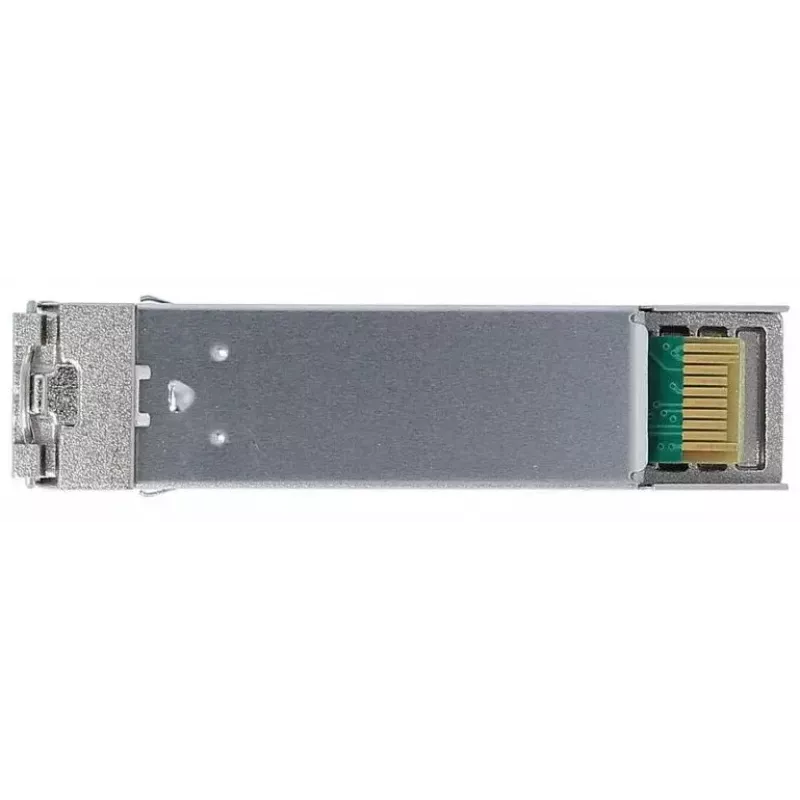

SFP raidītājuztvērēja modulis BlueOptics SFP-GLS-W3520-A-BO 1250 Mbit/s

BlueOptics SFP-GLS-W3520-A-BO ir optiskās šķiedras SFP raidītājuztvērēja modulis, kas paredzēts 1250 Mbit/s vienmodu optiskajiem savienojumiem. Metāla korpusā ievietots un darbojoties ar 3,3 V spriegumu, šis kompaktais SFP modulis sver aptuveni 3 g un izmanto SFP saskarni ar LC simplex optisko savienotāju. Tas atbalsta 1000BASE-BX-U tipa punkts-punkts pārraidi pa vienmodu šķiedru, apvienojot 1490 nm raidītāju un 1310 nm uztvērēju, lai nodrošinātu divvirzienu datu pārraidi pa vienu šķiedru līdz lieliem attālumiem, kā noteikts 1000BASE-BX-U lietojumā.

Priekšrocības

Moduļa metāla korpuss nodrošina mehānisku izturību un elektromagnētisko ekranēšanu, savukārt mazais formas faktors atbilst SFP MSA izmēriem plašai aparatūras savietojamībai. Darbojoties ar standarta 3,3 V barošanas spriegumu un sverot tikai 3 g, raidītājuztvērējs ir viegli uzstādāms un piemērots blīvām pieslēgvietu vidēm. Ierīce atbalsta digitālo diagnostiku (DDM/DOM), ja resursdatora sistēma piedāvā šo funkciju, ļaujot attālināti uzraudzīt galvenos optiskos un elektriskos parametrus, lai vienkāršotu apkopi un traucējummeklēšanu.

Piemērots lietošanai

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet BlueOptics SFP-GLS-W3520-A-BO moduli saderīgā SFP slotā savā slēdzī, maršrutētājā vai multivides pārveidotājā, kamēr resursdatora ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet LC simplex vienmodu ielāpu vadu moduļa optiskajai pieslēgvietai un novadiet šķiedru līdz attālajam raidītājuztvērējam. Pārliecinieties, ka resursdatora ierīce atbalsta 1000BASE-BX-U, un, ja nepieciešams, iespējojiet vai pārbaudiet digitālās diagnostikas (DDM/DOM) atbalstu sistēmā, lai uzraudzītu barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru. Pēc ievietošanas pārbaudiet savienojuma statusu un datu caurlaidspēju resursdatora ierīces pieslēgvietā.

Ieteikumi

Izmantojiet vienmodu LC simplex ielāpu vadus un ievērojiet resursdatora aparatūras ražotāja saderības sarakstu, lai nodrošinātu pilnu funkcionalitāti. Nepieskarieties optisko savienotāju gala virsmām, turiet putekļu vāciņus, kad savienotāji netiek izmantoti, un veiciet tīrīšanu ar piemērotiem optiskās šķiedras tīrīšanas rīkiem, lai uzturētu signāla kvalitāti. Pirms izvietošanas pārliecinieties, ka uztveršanas un raidīšanas viļņu garumu virzieni atbilst attālā raidītājuztvērēja specifikācijai.
