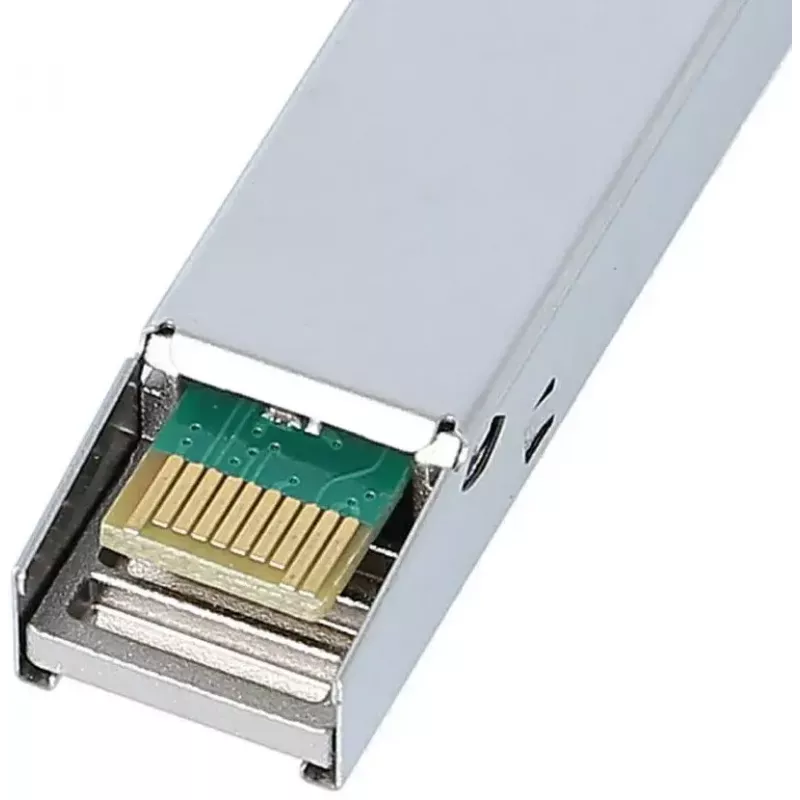

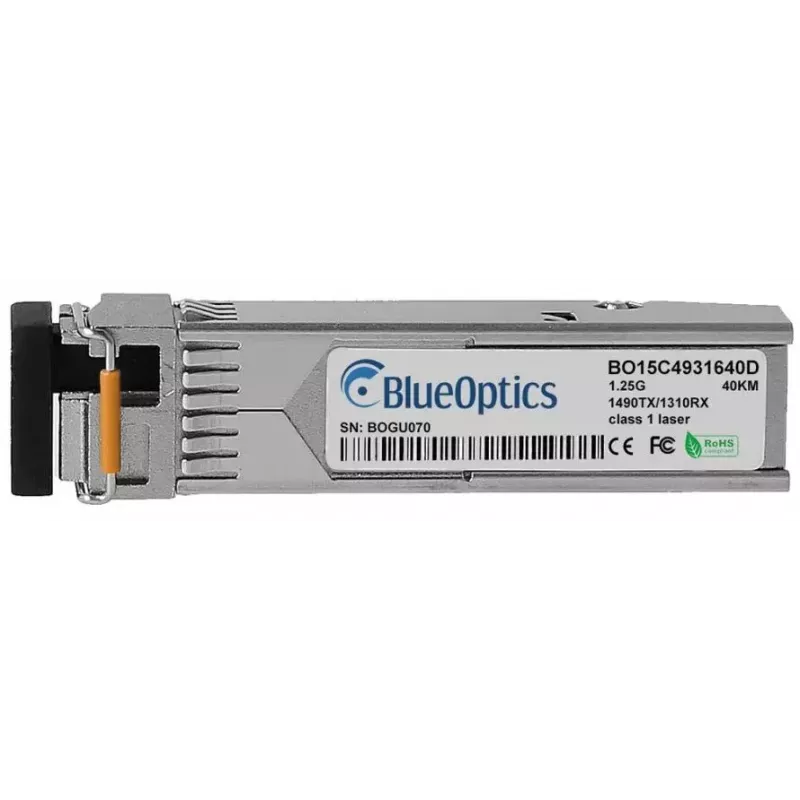

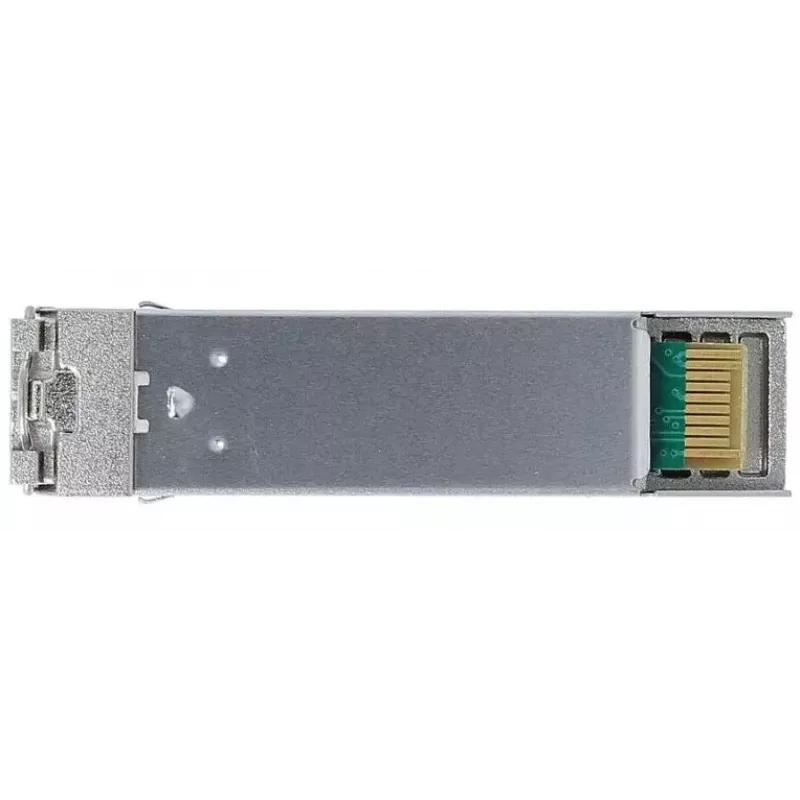

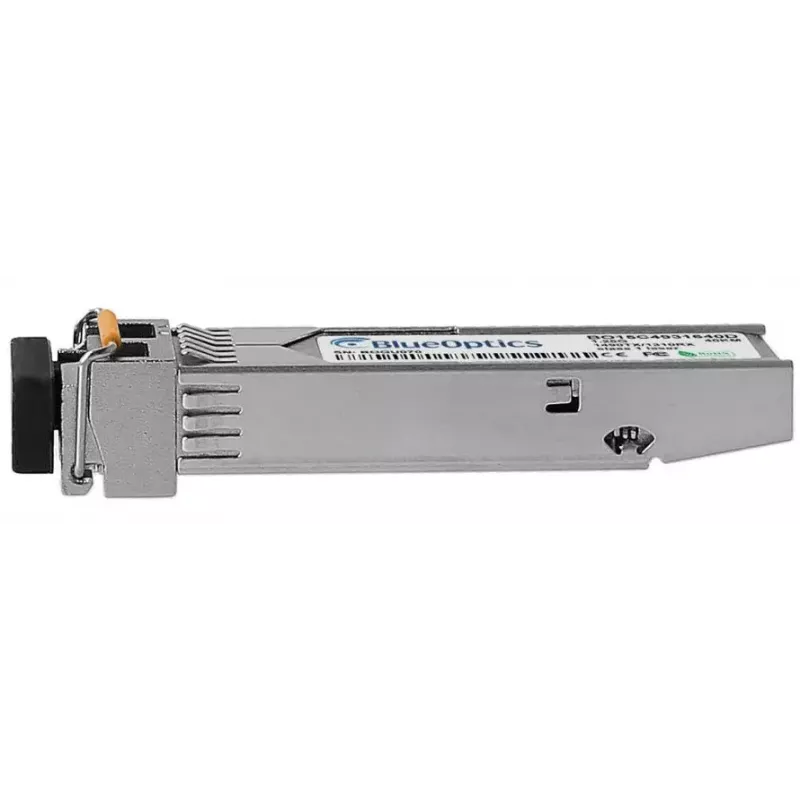

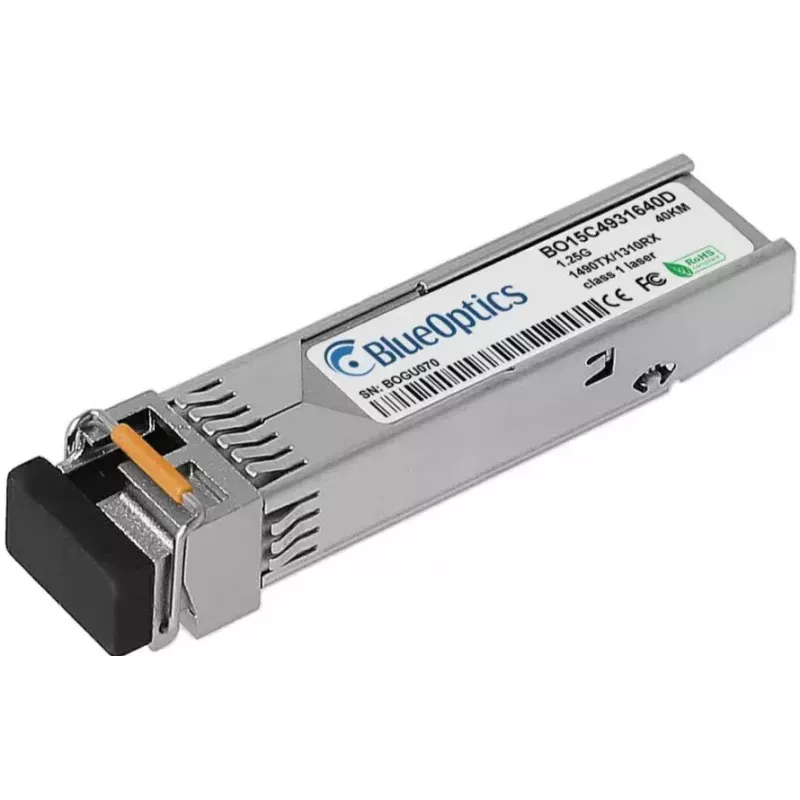

SFP raiduztvērēja modulis BlueOptics 02310KVU-BO 1250 Mbit/s 1490 nm

BlueOptics 02310KVU-BO SFP raiduztvērēja modulis ir kompakts optiskais interfeiss vienmoda šķiedras tīkliem. Paredzēts 1000BASE-BX-D darbībai, tas atbalsta datu pārraides ātrumu līdz 1250 Mbit/s un izmanto 1490 nm uztvērēja viļņa garumu ar raidītāja viļņa garumu pāri divvirzienu vienšķiedras saitēm. Modulim ir LC simpleksa savienotājs, sudraba korpuss un viegla konstrukcija aptuveni 20 g, kas piemērota integrēšanai komutatoros, maršrutētājos un multivides pārveidotājos, kuri pieņem MSA saderīgus SFP formas faktorus.

Priekšrocības

Modulis īsteno MSA saderīgus mehāniskos un elektriskos raksturlielumus, lai nodrošinātu sadarbspēju ar plašu tīkla aparatūras klāstu. Tas atbalsta tālsatiksmes saites līdz 40 km pa vienmoda šķiedru un ietver digitālo diagnostisko uzraudzību (DDM/DOM), ja to atbalsta resursdatora ierīce, ļaujot reāllaikā ziņot par tādiem parametriem kā barošanas spriegums, lāzera nobīdes strāva, saņemtā optiskā jauda un temperatūra. Kompaktais SFP formāts un LC savienotājs vienkāršo uzstādīšanu un nomaiņu blīvos plauktu izvietojumos.

Piemērots

• 1 Gbit Ethernet saitēm pa vienmoda šķiedru
• Tālsatiksmes maģistrāles savienojumiem līdz 40 km
• Komutatoru, maršrutētāju, glabāšanas sistēmu un multivides pārveidotāju savstarpējai savienošanai
• Vidēm, kurās nepieciešama DDM/DOM uzraudzība problēmu novēršanai un apkopei

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Raidītāja/uztvērēja viļņu garumi: 1310 nm (TX) / 1490 nm (RX) divvirzienu vienšķiedras darbībai
• Maksimālais pārraides attālums: līdz 40 000 m (40 km) pa vienmoda šķiedru

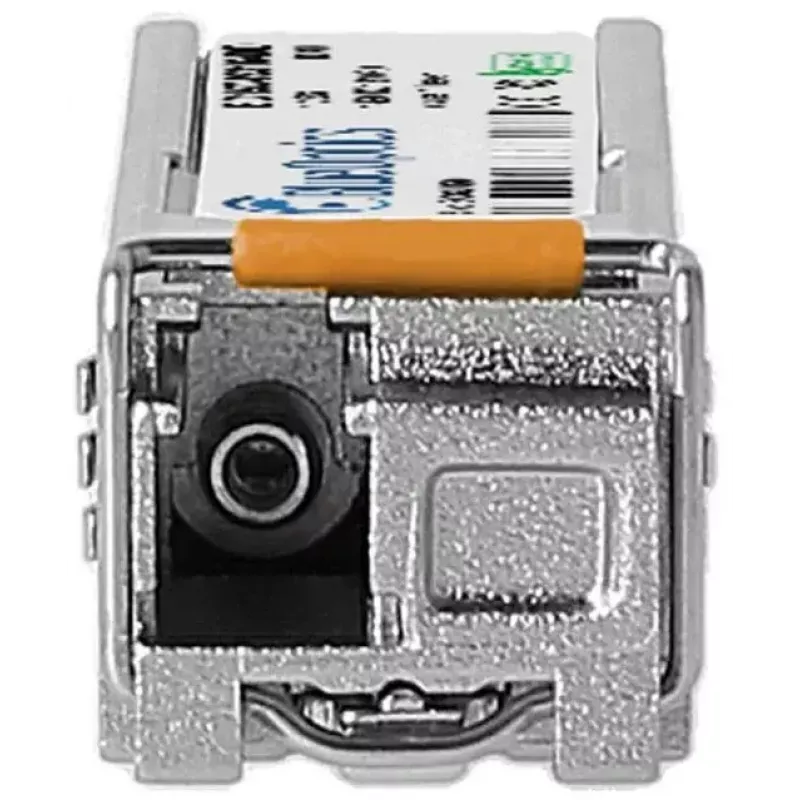

• Savienotāja veids: LC simplekss
• Moduļa svars: aptuveni 0,02 kg
• Korpusa krāsa: sudraba
• Formas faktors: SFP (MSA saderīgs)
• Digitālā diagnostika: DDM/DOM atbalsts (ja to atbalsta resursdatora aparatūra)

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP portā resursdatora ierīcē, līdz tas nofiksējas, pēc tam nostipriniet visus fiksējošos mehānismus saskaņā ar ierīces ražotāja norādījumiem. Pievienojiet modulim atbilstošu vienmoda LC komutācijas kabeli; divvirzienu BX saitēm nodrošiniet pareizu TX un RX viļņu garumu savienošanu katrā saites galā (1310 nm/1490 nm konfigurācija). Pārbaudiet saites statusu un, ja pieejams, nolasiet DDM/DOM parametrus no resursdatora, lai apstiprinātu optiskās jaudas līmeņus un darbības apstākļus. Izpildiet resursdatora aprīkojuma procedūras interfeisa iespējošanai vai konfigurēšanai pēc vajadzības.

Ieteikumi

Izmantojiet sertificētus vienmoda LC plākstera vadus un nodrošiniet pareizu šķiedras polaritāti BX vienšķiedras darbībai. Apstipriniet, ka mērķa aparatūra atbalsta DDM/DOM, ja nepieciešama attālināta diagnostika. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli, un uzlieciet optiskā savienotāja vāciņu, kad tas nav pievienots, lai novērstu piesārņojumu. Uzticamām tālsatiksmes saitēm pārbaudiet šķiedras gala virsmas un uzturiet noteiktās optiskās jaudas rezerves, lai izvairītos no veiktspējas pasliktināšanās.
