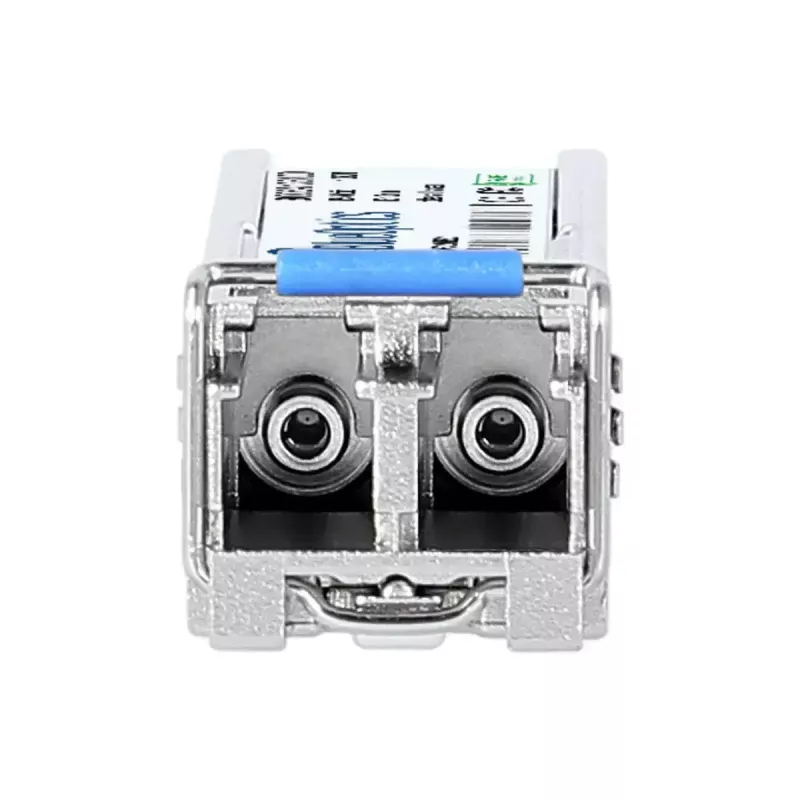

SFP raiduztvērēja modulis BlueOptics 10-2213-01-BO 155 Mbit/s 1310 nm

BlueOptics 10-2213-01-BO SFP raiduztvērēja modulis ir vienmoda optiskās šķiedras interfeiss, kas paredzēts datu kanāliem līdz 155 Mbit/s. Tas darbojas pie viļņa garuma 1310 nm, izmanto LC duplex savienotāju un ir ievietots uzticamā metāla korpusā. Modulis atbilst MSA formas faktoriem un atbilst RoHS, FCC un CE standartiem. Ar aptuveno MTBF 1 000 000 stundu tas ir paredzēts drošiem tālsatiksmes optiskajiem savienojumiem tīkla iekārtās, kas atbalsta 100BASE-LX un līdzīgus protokolus.

Priekšrocības

Modulis nodrošina standartizētu SFP interfeisu, kas ir saderīgs ar iekārtām, kuras pieņem 100BASE-LX raiduztvērējus, ļaujot nodrošināt savstarpēju izmantojamību starp slēdžiem, maršrutētājiem un uzglabāšanas sistēmām. Metāla korpuss un dizains, kas atbilst MSA vadlīnijām, garantē mehānisko izturību un paredzamu uzstādīšanu. Darbojoties pie 1310 nm pa vienmoda optisko šķiedru, tas atbalsta attālumus līdz vairākiem kilometriem, vienlaikus saglabājot imunitāti pret elektromagnētiskajiem traucējumiem. Atbilstība vispārējiem normatīvajiem standartiem un paaugstināta MTBF veicina uzticamu un ar zemu uzturēšanas intensitāti darbību.

Piemērots

• Punktu-punktu vienmoda optiskās šķiedras savienojumi universitātes pilsētiņu un uzņēmumu tīklos
• 100BASE-LX SFP portu uzlabošana vai maiņa slēdžos un maršrutētājos
• Uzglabāšanas sistēmu un tīkla iekārtu, kas pieņem SFP raiduztvērējus, savstarpēja savienošana
• Optiskie savienojumi, kuriem nepieciešama imunitāte pret elektromagnētiskajiem traucējumiem

Galvenās specifikācijas

• Saskarnes veids: SFP (atbilst MSA)
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Viļņa garums: 1310 nm
• Savienotāja veids: LC duplex
• Optiskās šķiedras veids: vienmoda
• Korpuss: metāls
• Tipiskais MTBF: ~1 000 000 stundas
• Krāsa: sudraba
• Svars: ~0,02 kg

Kā lietot

Uzstādiet BlueOptics SFP moduli tukšā saderīga slēdža, maršrutētāja vai citas tīkla ierīces SFP portā, viegli ievietojot, līdz tas nofiksējas vietā. Pievienojiet LC duplex vienmoda optiskās šķiedras savienotājvadu raiduztvērējam, nodrošinot pareizu raidīšanas/saņemšanas orientāciju. Pārbaudiet savienojuma statusu, izmantojot resursdatora ierīces pārvaldības interfeisu, un, ja pieejams, iespējojiet vai pārbaudiet digitālās diagnostikas uzraudzības (DDM/DOM) funkcijas, lai sekotu līdzi optiskajiem parametriem. Izņemot moduli, izslēdziet strāvu vai ievērojiet resursdatora ierīces ieteiktās karstās nomaiņas procedūras un izvelciet raiduztvērēju, izmantojot tā atbrīvošanas mehānismu.

Ieteikumi

Izmantojiet vienmoda LC duplex savienotājvadus un pirms uzstādīšanas notīriet savienotāju gala virsmas, lai saglabātu signāla kvalitāti. Apstipriniet, ka resursdatora aparatūra un programmaparatūra pieņem trešo pušu SFP moduļus un, ja nepieciešama DDM/DOM uzraudzība, pārliecinieties, ka ierīce atbalsta šo funkciju. Nepakļaujiet moduli pārmērīgam mehāniskajam spriegumam vai piesārņotājiem; uzglabājiet neizmantotus raiduztvērējus ar aizsargvāciņiem, kad tie nav ievietoti.
