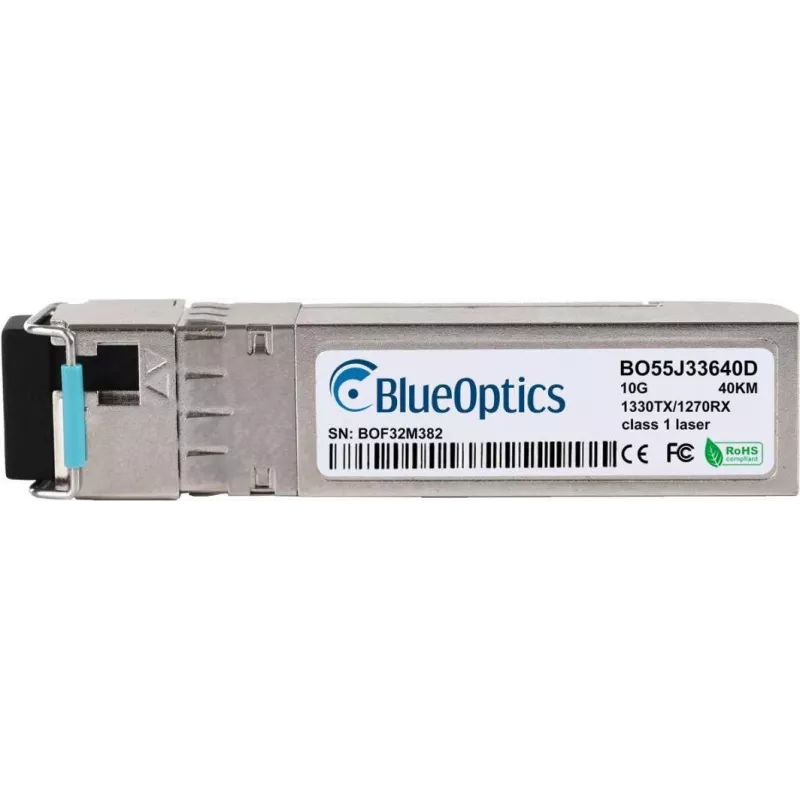

SFP+ raiduztvērēja modulis BlueOptics 100-01511-BX40-D-BO 10000 Mbit/s

BlueOptics 100-01511-BX40-D-BO ir SFP+ raiduztvērēja modulis, kas izstrādāts 10 gigabitu Ethernet optisko šķiedru savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un ir paredzēts vienas pieslēgvietas izvietošanai saderīgos SFP+ slotos. Modulis izmanto LC (UPC) optiskās šķiedras savienotāju un kompaktu sudraba krāsas formas faktoru, piedāvājot vieglu risinājumu ātrdarbīgiem augšupsaites un serveru vai slēdžu starpsavienojumiem. Ar norādīto maksimālo pārraides attālumu līdz 40000 m un MTBF aptuveni 1 000 000 stundām modulis ir piemērots tālsatiksmes optisko šķiedru savienojumiem un nepārtrauktai darbībai datu centru vai universitātes pilsētiņas tīklos.

Priekšrocības

Šis SFP+ raiduztvērējs nodrošina standartizētu 10 gigabitu Ethernet saskarni, kas iederas karsti nomaināmās SFP+ pieslēgvietās, samazinot dīkstāves laiku jaunināšanas vai nomaiņas laikā. LC (UPC) savienotājs nodrošina uzticamu optisko savienojumu ar standarta vienmoda šķiedrām, savukārt sudraba krāsas korpuss sniedz izturīgu mehānisko aizsardzību. Tā zemais svars, aptuveni 20 grami, vienkāršo apiešanos un uzstādīšanu blīvos ielāpu paneļos. Norādītais tālsatiksmes attālums un augstais MTBF veicina paredzamu veiktspēju un samazinātu apkopes biežumu.

Piemērots

• 10 gigabitu Ethernet augšupsaites starp slēdžiem un maršrutētājiem
• Serveru-slēdžu optisko šķiedru savienojumi datu centros
• Tālsatiksmes vienmoda optisko šķiedru savienojumi līdz 40 km
• Rezerves moduļu krājumi tīkla uzturēšanai

Galvenās specifikācijas

• Maksimālais datu pārraides ātrums: 10000 Mbit/s
• Maksimālais pārraides attālums: 40000 m (vienmoda šķiedra)
• Ethernet saskarnes tips: 10 gigabitu Ethernet (SFP+ formas faktors)
• Optiskās šķiedras savienotājs: LC (UPC)
• Produkta krāsa: Sudraba
• Svars: 0.02 kg
• Paredzēts karsti nomaināmai uzstādīšanai SFP+ pieslēgvietās

Kā lietot

Pārliecinieties, ka resursdatora ierīce atbalsta SFP+ raiduztvērējus un ka optiskās šķiedras tips atbilst moduļa specifikācijām (vienmoda). Izslēdziet pieslēgvietu vai ievērojiet ierīces pārdevēja karstās nomaiņas procedūru, pēc tam ievietojiet moduli SFP+ ligzdā, līdz tas nofiksējas. Pievienojiet LC gala optisko šķiedru ielāpu vadus moduļa LC saskarnei, ievērojot pareizo Tx/Rx orientāciju. Ja nepieciešams, konfigurējiet tīkla ierīci 10 gigabitu darbībai, pēc tam pārbaudiet savienojuma statusu un optiskos parametrus, izmantojot ierīces pārvaldības saskarni. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un turiet aizsargvāciņus uz optiskajām pieslēgvietām, kad tās nav pievienotas.

Ieteikumi

Izmantojiet vienmoda optisko šķiedru un LC (UPC) ielāpu vadus, kas novērtēti paredzētajam attālumam, lai sasniegtu norādīto 40000 m sasniedzamību, un pārbaudiet saderību ar slēdža vai maršrutētāja pārdevēju garantētai darbībai. Glabājiet neizmantotos moduļus antistatiskā iepakojumā un izvairieties no optiskās šķiedras locīšanas, pārsniedzot ieteicamos rādiusus, lai saglabātu optisko veiktspēju.
