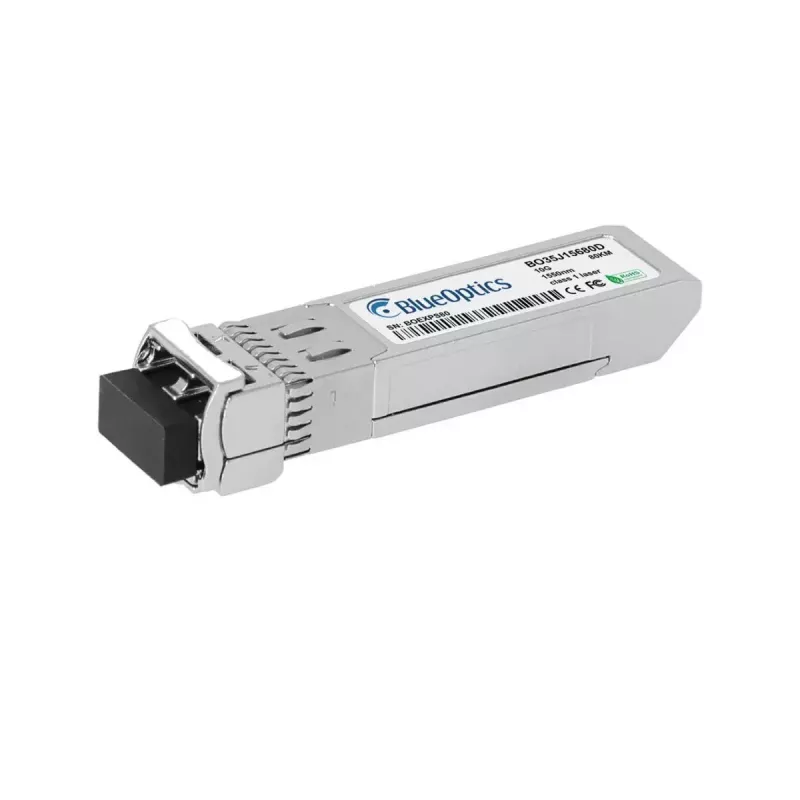

SFP raiduztvērēja modulis BlueOptics 3FE65832AA-BO optiskās šķiedras SFP+ 80000 m

BlueOptics 3FE65832AA-BO ir optiskās šķiedras SFP+ raiduztvērēja modulis, kas paredzēts ātrdarbīgiem vienmoda šķiedras savienojumiem līdz 80 000 m. Tas realizē 10GBASE-ZR pārraides klasi ar LC duplekso savienojamību un 1550 nm raidītāju un uztvērēju, atbilstoši izplatītajām MSA formas faktora un saskarnes prasībām. Modulim ir alumīnija korpuss, tas sver aptuveni 20 g un ir paredzēts lietošanai tīkla ierīcēs, kas pieņem SFP+ moduļus ar tādu pašu pārraides standartu.

Priekšrocības

Modulis atbalsta 10 Gbps līnijas ātrumu, kas piemērots tālsatiksmes optiskajiem savienojumiem, un nodrošina imunitāti pret elektromagnētiskajiem traucējumiem, kas raksturīgi optiskās šķiedras savienojumiem. Izgatavots atbilstoši MSA izmēriem un ar LC dupleksajiem savienotājiem, tas ir sadarbspējīgs ar aprīkojuma saimēm, kas pieņem standarta SFP+ 10GBASE-ZR optiku. Alumīnija korpuss sniedz mehānisku izturību, bet kompaktais, vieglais dizains vienkāršo uzstādīšanu un nomaiņu slēdžos, maršrutētājos un uzglabāšanas sistēmās.

Piemērots

• 10 Gbps Ethernet savienojumiem lielos attālumos pa vienmoda šķiedru
• Saslēgumiem starp slēdžiem, maršrutētājiem un transporta aprīkojumu mobilo sakaru operatoru vai uzņēmumu mugurkaula tīklos
• Fibre Channel over Ethernet vai SDH/SONET savienojumiem, kur nepieciešama 10GBASE-ZR optika
• Vidēm, kur tiek izmantoti LC dupleksie savienotāji un MSA atbilstošie SFP+ moduļi

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Pārraides ātrums: līdz 10 Gbps (10GBASE-ZR)
• Optiskais viļņa garums: 1550 nm (Tx un Rx)
• Maksimālais savienojuma attālums: līdz 80 000 m atbilstošā vienmoda šķiedrā
• Savienotāja veids: LC dupleksais
• Korpusa materiāls un krāsa: alumīnijs / alumīnija krāsa
• Svars: aptuveni 0,02 kg
• Digitālās diagnostikas (DDM/DOM) atbalsts: pieejama, ja to atbalsta resursdatora aparatūra

Lietošana

Uzstādiet BlueOptics SFP+ moduli saderīga slēdža, maršrutētāja vai uzglabāšanas ierīces SFP+ slotā, ievērojot resursdatora ražotāja norādījumus par karstās pieslēgšanas moduļiem. Pievienojiet LC dupleksos vienmoda šķiedras ielāpu vadus moduļa raidīšanas un uztveršanas portiem, nodrošinot pareizu polaritāti. Pārbaudiet savienojuma statusu un ātrumu resursdatora ierīces pārvaldības saskarnē; iespējojiet DDM/DOM uzraudzību, ja resursdators to atbalsta, lai reāllaikā nolasītu barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, uztveršanas jaudu un temperatūru. Ievērojiet standarta drošības procedūras, rīkojoties ar optiskajām šķiedrām un lāzeru izstarojošām ierīcēm.

Ieteikumi

Izmantojiet vienmoda šķiedru, kas paredzēta tālsatiksmes pārraidei, un augstas kvalitātes LC dupleksos ielāpu vadus, lai sasniegtu norādīto 80 km sniedzamību. Pārliecinieties, ka resursdatora aparatūra skaidri atbalsta 10GBASE-ZR SFP+ optiku un DDM/DOM, ja nepieciešama diagnostiskā uzraudzība. Lai nodrošinātu uzticamu darbību, veiciet pilnīgu pārbaudi, un, ja iespējams, pieprasiet testa paraugu, lai validētu sadarbspēju ar mērķa platformu.
