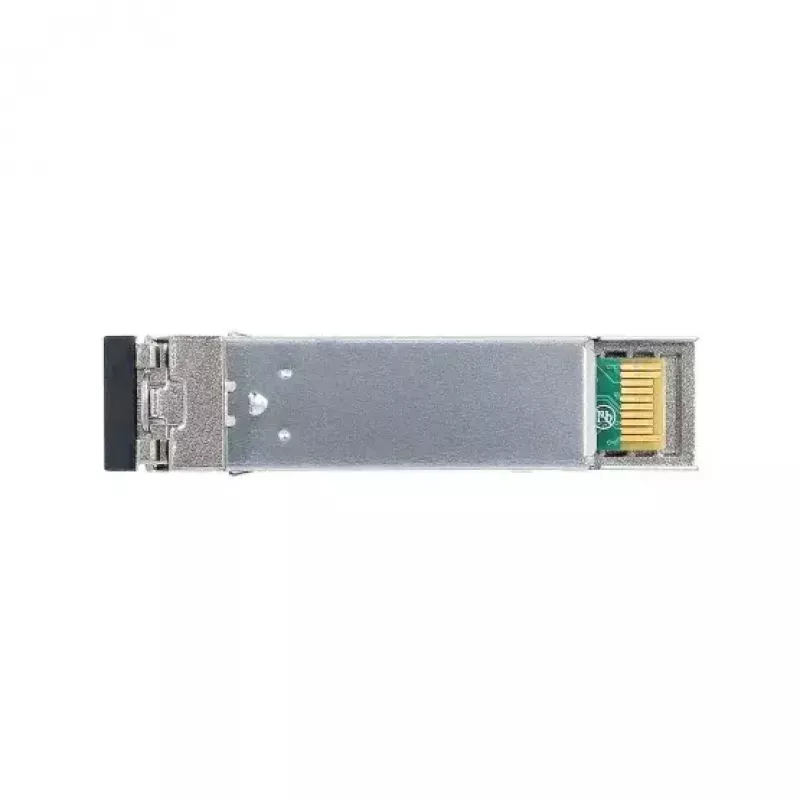

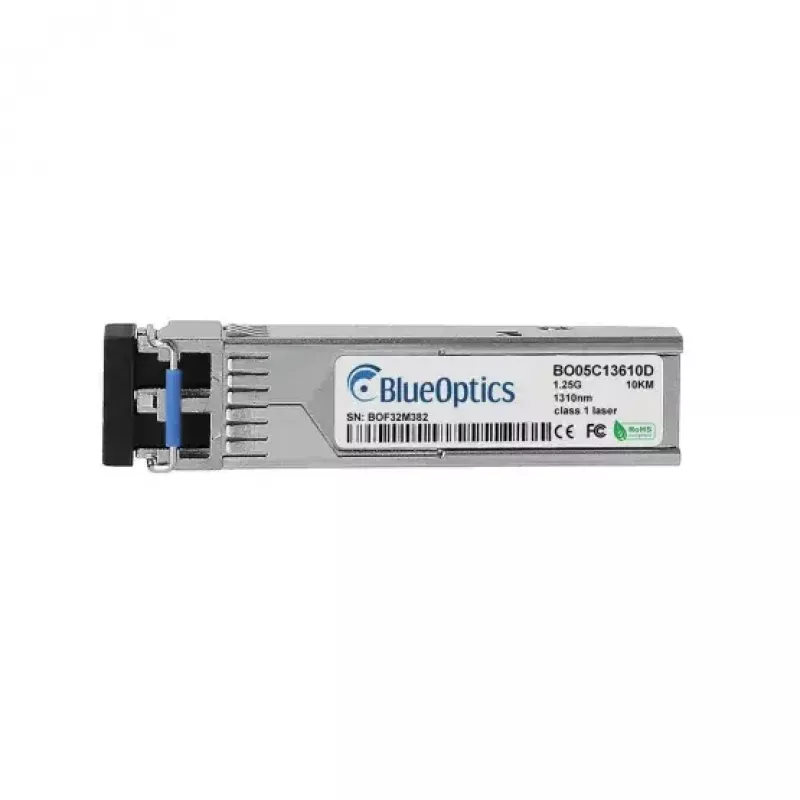

SFP raiduztvērēja modulis BlueOptics 942 196-002-BO 1310 nm LC 10000 m

BlueOptics 942 196-002-BO SFP raiduztvērēja modulis ir kompakts optiskais interfeiss, kas paredzēts vienmoda šķiedru tīkliem. Tas atbalsta 1000BASE-LX darbību pie 1310 nm viļņa garuma un nodrošina maksimālo optisko sasniedzamību līdz 10 000 m, izmantojot LC duplekso savienotāju. Ievietots standarta SFP formas faktorā un sver aptuveni 20 g, šis modulis ir paredzēts lietošanai slēdžos, maršrutētājos un citās tīkla ierīcēs, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Šis SFP modulis realizē 1000BASE-LX specifikāciju un atbilst MSA SFP mehāniskajiem un elektriskajiem standartiem, lai nodrošinātu savietojamību ar plašu aparatūras klāstu. Tas atbalsta vienlaicīgu raidīšanas un uztveršanas darbību, izmantojot LC dupleksos savienotājus, un ir ražots no kvalitatīviem komponentiem, lai nodrošinātu stabilu optisko veiktspēju un ilgu kalpošanas laiku. Papildu digitālās diagnostikas uzraudzības (DDM/DOM) atbalsts ļauj reāllaikā sekot līdzi barošanas spriegumam, lāzera nobīdes strāvai, raidīšanas jaudai, uztveršanas jaudai un temperatūrai, ja resursdatora aparatūra atbalsta šīs funkcijas.

Piemērots

• Gigabit Ethernet savienojumiem pa vienmoda šķiedru līdz 10 km
• Starp slēdžu savienojumiem un mugurkaula augšupsaitēm
• Šķiedru savienojamībai maršrutētājos, glabāšanas sistēmās un tīkla ierīcēs
• Vidēm, kur nepieciešami LC dupleksie optiskie interfeisi

Galvenās specifikācijas

• Formas faktors: SFP (Small Form-factor Pluggable)
• Viļņa garums: 1310 nm
• Maksimālais pārraides attālums: līdz 10 000 m pa vienmoda šķiedru
• Savienotāja tips: LC duplekss
• Datu pārraides ātrums: saderīgs ar 1000BASE-LX (līdz 1,25 Gbit/s līnijas ātrumam)
• Saskarne: optiskais SFP
• Svars: aptuveni 0,02 kg
• Ierīces krāsas: zila, pelēka

Kā lietot

Uzstādiet raiduztvērēju SFP slotā saderīgā tīkla ierīcē, ievērojot ierīces ražotāja norādījumus par karsto nomaiņu un apstrādi. Pievienojiet LC šķiedru pārslēgšanas vadus moduļa LC dupleksajai ligzdai, nodrošinot pareizu raidīšanas/uztveršanas orientāciju. Ja nepieciešama digitālā diagnostika, pārbaudiet, vai resursdatora ierīce atbalsta DDM/DOM, un iespējojiet uzraudzību caur pārvaldības interfeisu, lai nolasītu barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas un uztveršanas jaudas līmeņus un temperatūru. Ievērojiet standarta šķiedru apstrādes praksi, lai izvairītos no piesārņojuma: turiet savienotājus aizvākotus, kad tie netiek izmantoti, un notīriet gala virsmas pirms savienošanas.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda LC pārslēgšanas vadus un, ja iespējams, veiciet optiskās jaudas budžeta aprēķinu saitēm, kas tuvojas 10 km diapazonam. Pārliecinieties par programmaparatūras un aparatūras saderību ar jūsu resursdatora ierīci un pārbaudiet DDM atbalstu, ja nepieciešama attālināta diagnostika. Uzglabājiet un apstrādājiet moduli ESD drošā vidē un nepakļaujiet to pārmērīgai temperatūrai vai mitrumam ārpus ražotāja norādījumiem.
