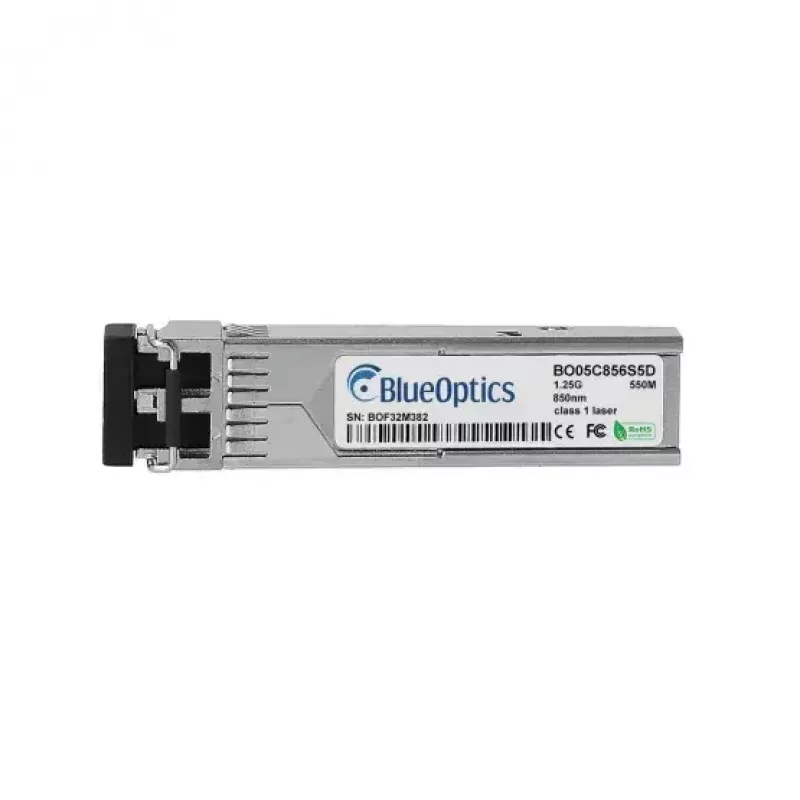

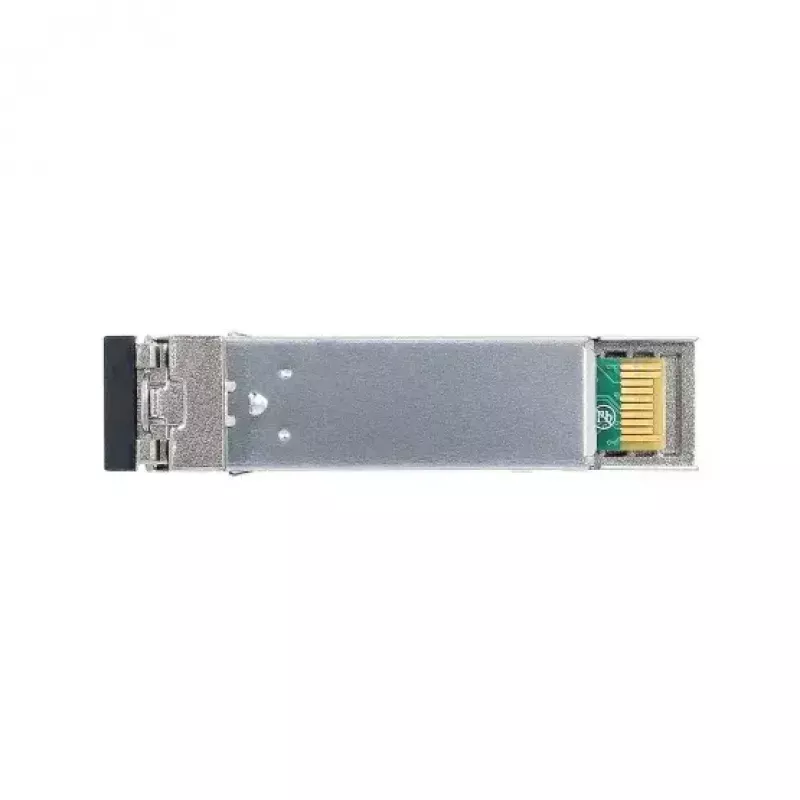

SFP raiduztvērēja modulis BlueOptics 943 896-001-BO 850 nm 550 m

BlueOptics 943 896-001-BO SFP raiduztvērēja modulis ir kompakta optiskās šķiedras saskarne, kas paredzēta daudzmodu īsā attāluma saitēm. Darbojoties ar 850 nm viļņa garumu, šis modulis nodrošina datu pārraidi līdz 550 metriem pa daudzmodu šķiedru un izmanto LC duplekso šķiedras savienotāju. Modulis ir savietojams ar standarta SFP pieslēgvietām, sver aptuveni 20 g, un pieejams pelēkā korpusā. Tas paredzēts lietošanai tīkla iekārtās, kas pieņem SFP 1000Base-SX moduļus gigabitu Ethernet un saistītajiem optiskajiem protokoliem.

Priekšrocības

BlueOptics modulis atbilst MSA SFP formas faktoram un elektriskajām specifikācijām, lai nodrošinātu sadarbspēju ar plašu aparatūru, kas atbalsta 1000Base-SX optiku. Tā daudzmodu 850 nm raidītājs un uztvērējs ļauj veikt vienlaicīgu sūtīšanas/saņemšanas darbību caur LC dupleksajiem savienojumiem. Nelielais, karstās nomaiņas SFP iepakojums vienkāršo uzstādīšanu un nomaiņu, savukārt mazais svars un nozares standarta savienotājs nodrošina vienkāršu integrāciju komutatoros, maršrutētājos un citās tīkla ierīcēs.

Piemērots

• Īsā attāluma daudzmodu šķiedras saitēm universitātes pilsētiņu vai datu centru tīklos
• Gigabitu Ethernet (1000Base-SX) augšupsaitēm un starpkomutatoru savienojumiem
• Glabāšanas tīkliem un serveriem, kuriem nepieciešamas SFP optiskās pieslēgvietas
• Aparatūras platformām, kas pieņem SFP raiduztvērējus ar LC dupleksajiem savienotājiem

Galvenās specifikācijas

• Saskarnes veids: SFP (Small Form-factor Pluggable)
• Viļņa garums: 850 nm
• Maksimālais pārraides attālums: līdz 550 m pa daudzmodu šķiedru
• Savienotāja veids: LC dupleksais
• Tipiskā lietošana: 1000Base-SX gigabitu optiskās saites
• Produkta krāsa: pelēka
• Svars: ~0,02 kg

Kā lietot

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā tīkla ierīcē saskaņā ar ierīces ražotāja norādījumiem. Pievienojiet LC duplekso daudzmodu šķiedras komutācijas kabeli modulim, nodrošinot pareizu orientāciju raidīšanas un uztveršanas šķiedrām. Modulis ir karstās nomaiņas, tāpēc to var ievietot vai izņemt, neizslēdzot iekārtu lielākajā daļā sistēmu; pārbaudiet karstās nomaiņas atbalstu savā aparatūras rokasgrāmatā. Apstipriniet saites statusu un vienojieties par ātrumu un duplekso režīmu caur resursdatora ierīces pārvaldības saskarni. Ja resursdators atbalsta digitālo diagnostiku (DDM/DOM), pārraudzības informācija var būt pieejama caur ierīces programmatūru.

Ieteikumi

Izmantojiet OM3/OM4 vai atbilstošus daudzmodu šķiedras plākstera vadus, lai sasniegtu vislabāko darbības attālumu un veiktspēju noteiktajā 550 m diapazonā; ievērojiet pārdevēja norādījumus par šķiedras veidu un plākstera paneļa maršrutēšanu. Pārliecinieties, ka resursdatora ierīce nepārprotami atbalsta 1000Base-SX SFP moduļus un ka programmaparatūra vai programmatūra nebloķē trešo pušu raiduztvērējus. Rīkojieties ar moduli, ievērojot antistatiskos piesardzības pasākumus, un turiet aizsargvāciņus uz neizmantotajām pieslēgvietām, lai izvairītos no piesārņojuma.
