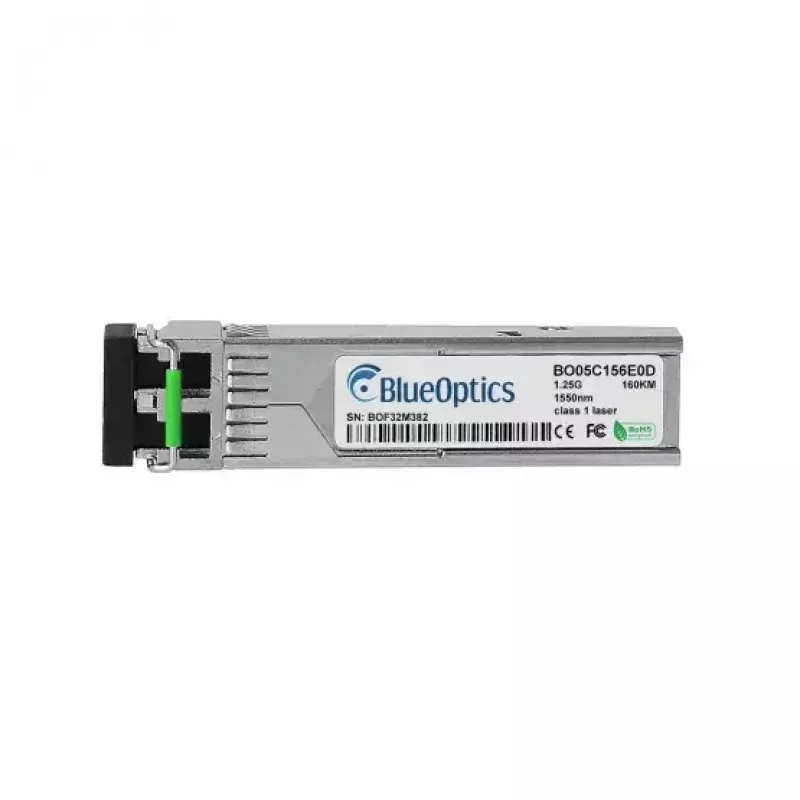

SFP raiduztvērēja modulis BlueOptics BTI-MGBIC-ELH-DD-LC-BO 1250 Mbit/s 1550 nm

BlueOptics BTI-MGBIC-ELH-DD-LC-BO SFP raiduztvērēja modulis ir paredzēts vienmoda šķiedru optikas tīklošanai un atbalsta datu pārraides ātrumu līdz 1250 Mbit/s pie 1550 nm viļņa garuma. Ievietots izturīgā metāla korpusā un sver tikai 20 g, modulis izmanto LC duplekso saskarni un darbojas no 3,3 V barošanas avota. Tas ir izstrādāts, lai atbalstītu tālsatiksmes savienojumus līdz 160 km, un atbilst vispārpieņemtiem MSA SFP formas faktora standartiem, padarot to piemērotu integrēšanai komutatoros, maršrutētājos un citā tīkla aparatūrā, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Modulis nodrošina tālsatiksmes optisko pārraidi ar zemu jutību pret elektromagnētiskajiem traucējumiem, pateicoties vienmoda šķiedras darbībai pie 1550 nm. Tā kompaktais SFP formas faktors un metāla korpuss nodrošina mehānisku stabilitāti un vienkāršu karstās pieslēgšanas uzstādīšanu. Izgatavots un pārbaudīts atbilstoši nozares MSA standartiem, raiduztvērējs ietver digitālās diagnostikas atbalstu galveno darbības parametru uzraudzībai un ir saderīgs ar aparatūras platformām, kas atbalsta standarta 1000BASE-ZX SFP moduļus.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP raiduztvērēju brīvā SFP slotā saderīgā komutatorā, maršrutētājā vai optiskajā saskarnē, kamēr resursdators ir ieslēgts, ievērojot ražotāja norādījumus par karsti pievienojamiem moduļiem. Pievienojiet raiduztvērējam atbilstošu vienmoda LC duplekso optisko savienotājvadu, nodrošinot pareizu Tx/Rx orientāciju. Pārbaudiet savienojuma statusu resursdatorā un, ja pieejams, izmantojiet ierīces pārvaldības saskarni, lai pārbaudītu digitālo diagnostiku attiecībā uz barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru. Ievērojiet iekārtas ražotāja norādījumus par programmaparatūras un saderības prasībām.

Ieteikumi

Izmantojiet vienmoda šķiedru un LC dupleksos savienotājvadus, kas paredzēti tālsatiksmes 1550 nm pārraidei. Apstipriniet DDM/DOM atbalstu resursdatora platformā, lai uzraudzītu veiktspēju un plānotu profilaktisko apkopi. Izvairieties no šķiedru savienotāju locīšanas vai sasprindzināšanas un ievērojiet ESD drošas apstrādes procedūras, ievietojot vai izņemot SFP moduli.
