SFP raiduztvērēja modulis BlueOptics BTI-SFP-GBD10L-55/31S-BO 1250 Mbit/s

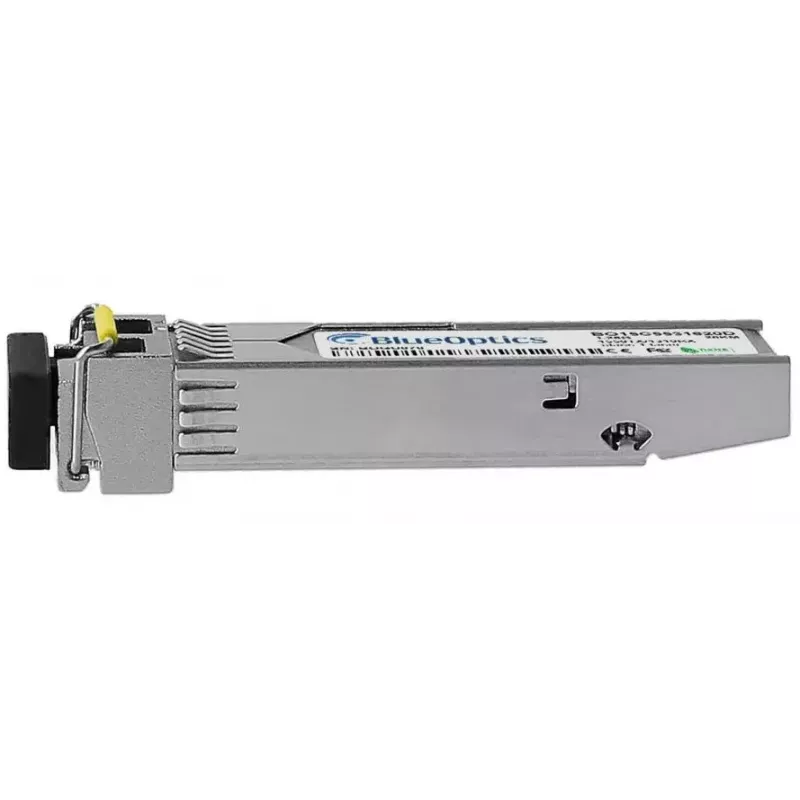

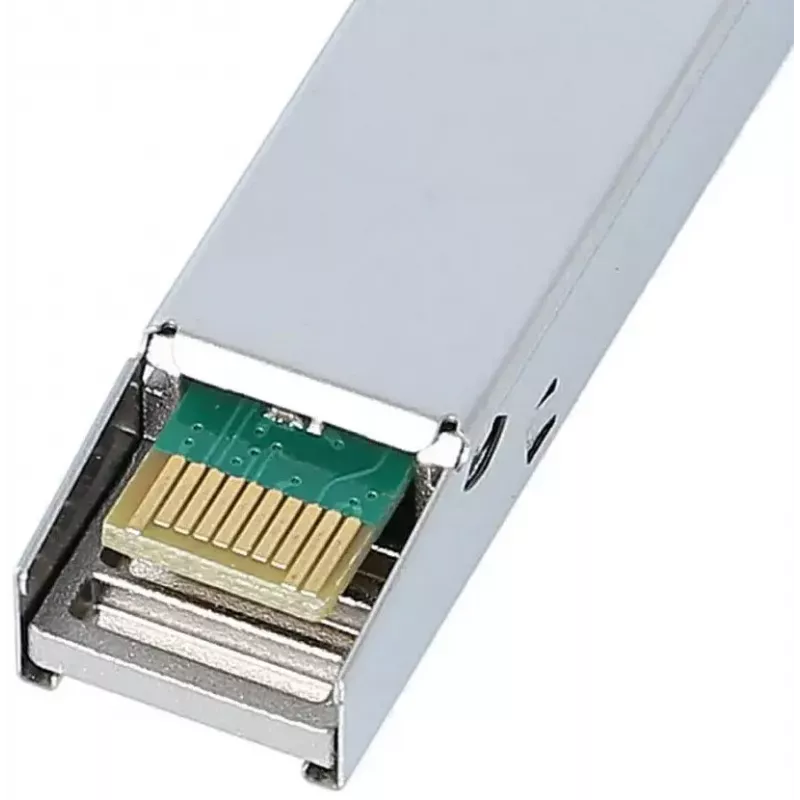

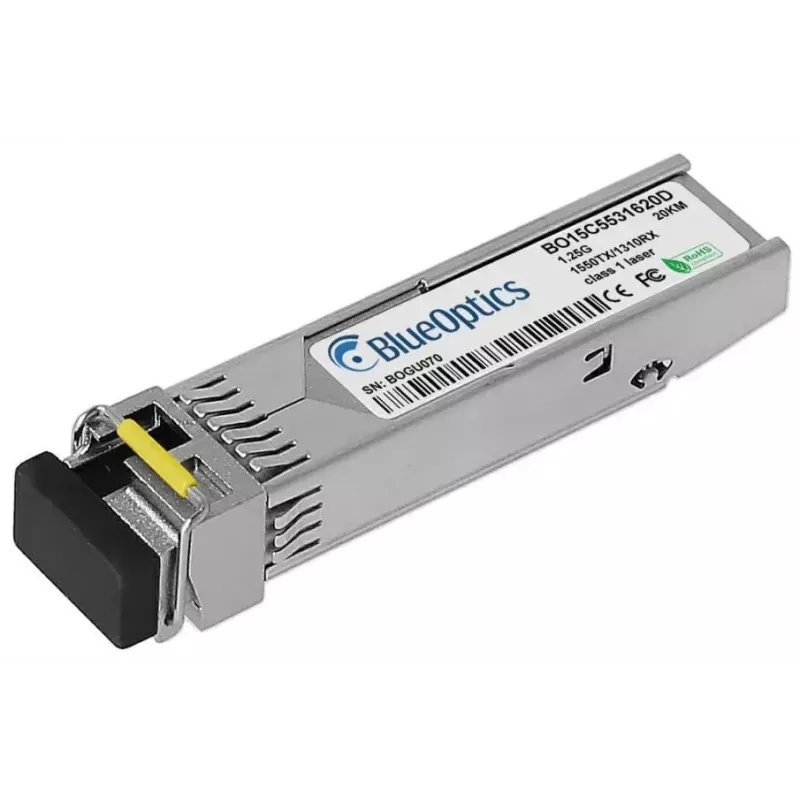

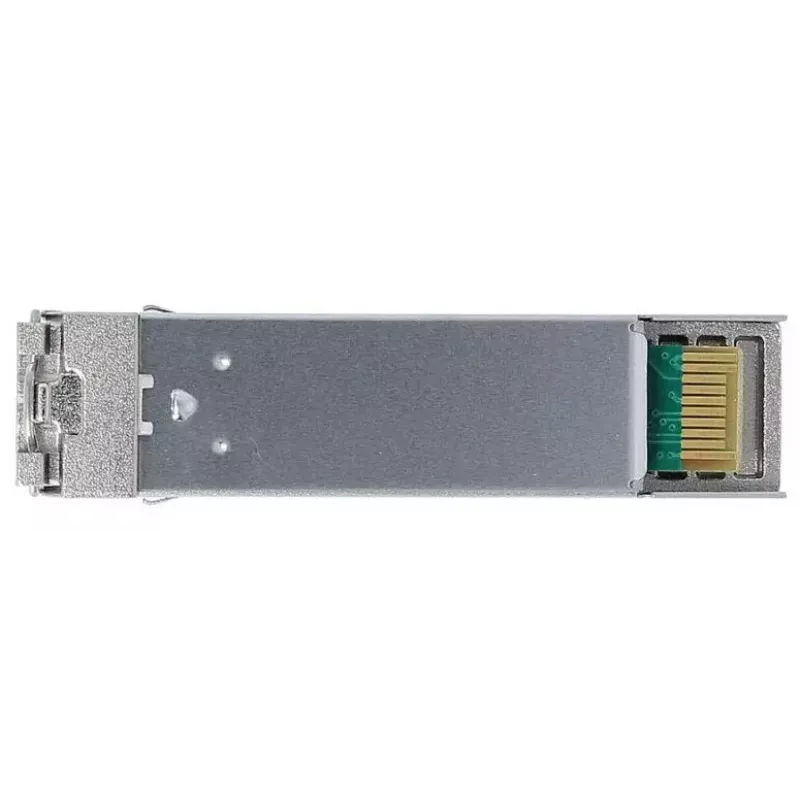

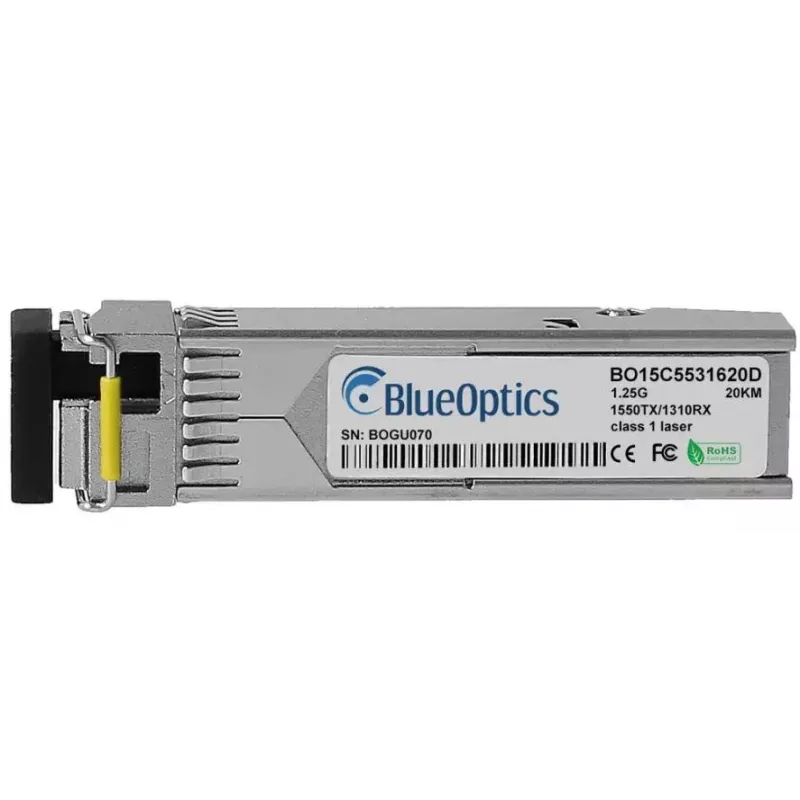

BlueOptics BTI-SFP-GBD10L-55/31S-BO ir kompakts SFP raiduztvērēja modulis, kas paredzēts vienmoda optisko šķiedru savienojumiem. Tas atbalsta datu pārraides ātrumu līdz 1250 Mbit/s un darbojas ar 3,3 V barošanas spriegumu. Modulis izmanto LC (UPC) vienkāršo savienotāju un ir paredzēts lietošanai tīkla iekārtās, kas pieņem MSA standartam atbilstošus SFP moduļus. Ar maksimālo pārraides attālumu līdz 20 km pa vienmoda optisko šķiedru, raiduztvērējs ir piemērots punkta-punkta savienojumiem, kur nepieciešama joslas platuma konsekvence un imunitāte pret elektromagnētiskiem traucējumiem.

Priekšrocības

BlueOptics SFP modulis atbilst MSA standartiem mehāniskai un elektriskai savietojamībai un ir veidots sadarbspējai ar plašu slēdžu, maršrutētāju un atmiņas saskarņu klāstu, kas atbalsta 1000BASE-BX-U stila SFP moduļus. Tas nodrošina kompaktu formas faktoru un mazu svaru vieglai karstās nomaiņas uzstādīšanai. LC (UPC) savienotājs un vienmoda dizains ļauj vienlaicīgi pārraidīt un uztvert optiskos kanālus uz atsevišķiem viļņu garumiem, atbalstot bieži sastopamas Ethernet un Fibre Channel over Ethernet lietojumprogrammas līdz 1,25 Gbit/s. Moduļa specifikācijā noteiktais attālums līdz 20 km padara to piemērotu metropoles un universitātes pilsētiņas optisko šķiedru savienojumiem.

Piemērots

Galvenās specifikācijas

Kā lietot

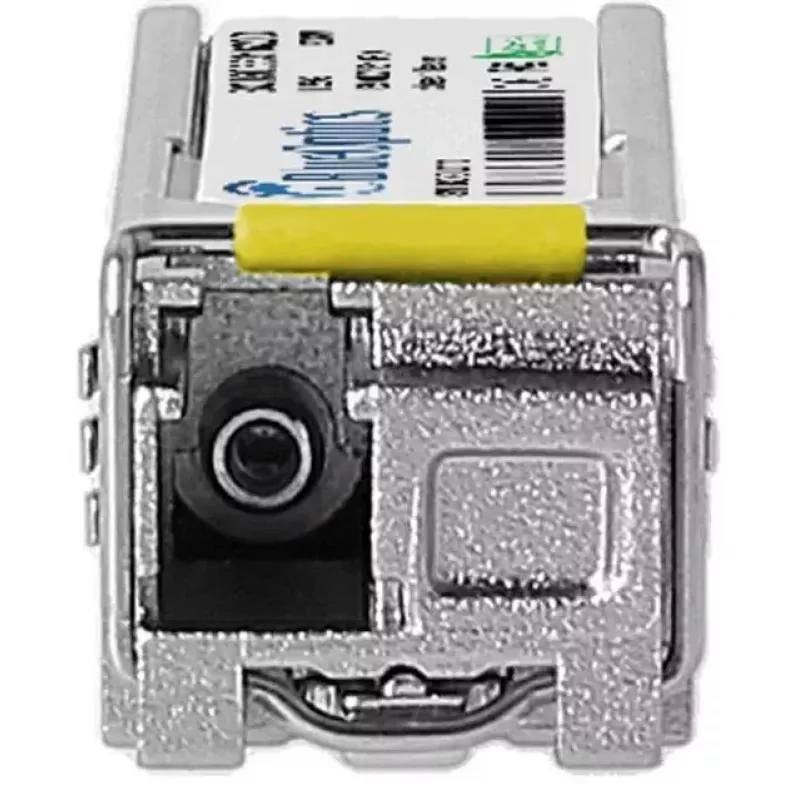

Uzstādiet SFP raiduztvērēju saderīgā SFP slotā savā slēdzī, maršrutētājā vai mediju pārveidotājā, kamēr resursdators ir ieslēgts saskaņā ar iekārtas ražotāja norādījumiem par karstās nomaiņas moduļiem. Pievienojiet piemērotu vienmoda LC ielāpu vadu pie LC (UPC) savienotāja un pārliecinieties, ka pārraides un uztveršanas gali ir pareizi savienoti ar attālo raiduztvērēju (Tx pret Rx). Pārbaudiet savienojuma statusu un ātrumu resursdatorā; ja jūsu iekārta atbalsta digitālo diagnostiku (DDM/DOM), varat pārraudzīt barošanas spriegumu, lāzera nobīdes strāvu, optisko izejas/ieejas jaudu un temperatūru, izmantojot pārvaldības saskarni, ja tā tiek atbalstīta.

Ieteikumi

Lai nodrošinātu optimālu veiktspēju, izmantojiet atbilstošas šķiedru kvalitātes vienmoda LC ielāpu vadus un uzturiet tīrus savienotāju gala virsmas. Apstipriniet savietojamību ar tīkla aparatūras programmaparatūru un iespējojiet DDM/DOM pārraudzību tikai tad, ja sistēma to atbalsta. Nepakļaujiet šķiedru mehāniskai slodzei un ievērojiet ESD piesardzības pasākumus, rīkojoties ar moduli.
