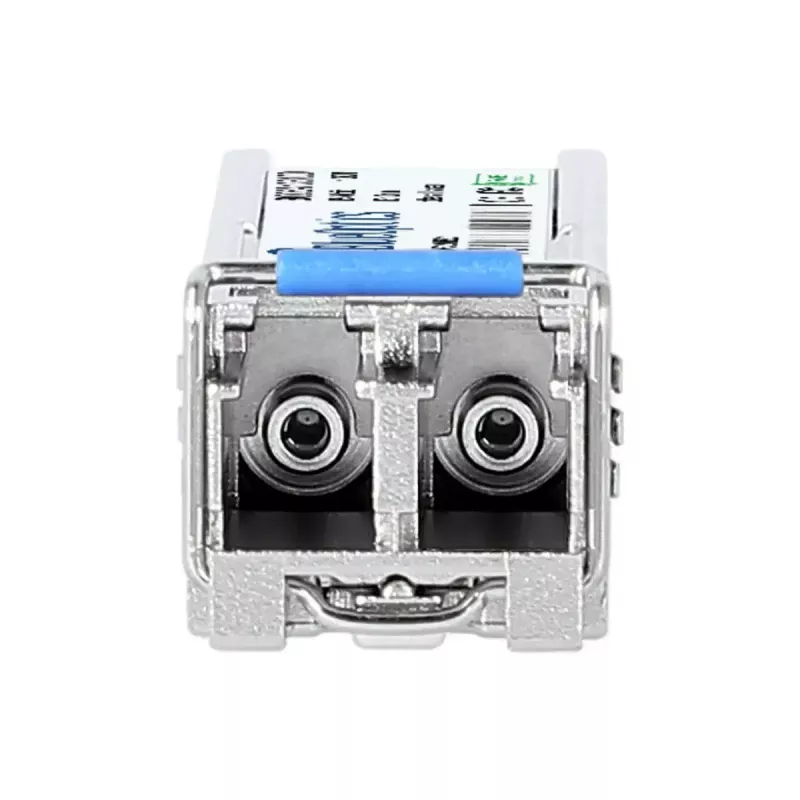

SFP raiduztvērēja modulis BlueOptics DEM-210-BO 155 Mbit/s 1310 nm

BlueOptics DEM-210-BO SFP raiduztvērēja modulis ir vienmoda optiskās šķiedras modulis, kas atbalsta maksimālo datu pārraides ātrumu 155 Mbit/s un darbojas ar 1310 nm viļņa garumu. Modulis ir SFP formas faktorā ar LC duplekso saskarni, un ir piemērots slēdžu, maršrutētāju un citu tīkla ierīču savienošanai, kas pieņem MSA atbilstošus SFP moduļus. Ierīce atbilst RoHS prasībām, ir CE saderīga un sver aptuveni 20 g, piedāvājot kompaktu sudraba krāsas risinājumu optiskajiem savienojumiem līdz tipiskām vienmoda attāluma robežām.

Priekšrocības

Raiduztvērējs nodrošina standartizētu savietojamību, izmantojot SFP formas faktoru un MSA atbilstošu LC duplekso savienotāju, ļaujot veikt plug-and-play uzstādīšanu saderīgā aparatūrā. Tā 1310 nm optiskais viļņa garums un vienmoda konstrukcija ļauj veidot lielāka attāluma savienojumus, salīdzinot ar daudzmodu risinājumiem, savukārt RoHS un CE atbilstība norāda uz atbilstību vispārpieņemtajām normatīvajām un vides prasībām. Moduļa vieglā konstrukcija un kompaktie izmēri atbalsta blīvas instalācijas statņos un tīkla iekārtās.

Piemērots

• Punkta-punkta vienmoda optiskās šķiedras savienojumi starp slēdžiem un maršrutētājiem
• Piekļuves un apkopošanas tīkla savienojumi, kuriem nepieciešama 100BASE-LX klases veiktspēja
• Tīkla iekārtu sloti, kas pieņem standarta SFP raiduztvērējus ar LC dupleksajiem savienotājiem

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors, pievienojams)
• Optiskais tips: vienmoda optiskā šķiedra
• Viļņa garums: 1310 nm
• Maksimālais datu pārraides ātrums: 155 Mbit/s
• Savienotājs: LC dupleksais
• Tipiskais darbības attālums: līdz 10 km pa vienmoda optisko šķiedru (atkarībā no pielietojuma)
• Atbilstība: RoHS un CE
• Svars: apm. 0.02 kg
• Krāsa: sudraba

Kā lietot

Uzstādiet BlueOptics DEM-210-BO, ievietojot SFP moduli atbilstošā slēdža, maršrutētāja vai citas atbalstītas ierīces SFP slotā, kamēr iekārta ir izslēgta, vai ievērojot ražotāja karstās nomaiņas procedūru. Pievienojiet LC dupleksos vienmoda optiskās šķiedras savienojošos kabeļus moduļa savienotājam, nodrošinot pareizu Tx/Rx izlīdzinājumu ar pretējo raiduztvērēju. Pēc fiziskās uzstādīšanas pārbaudiet savienojuma statusu iekārtā un apstipriniet jebkādus nepieciešamos saskarnes iestatījumus, piemēram, ātrumu un dupleksu. Ja iekārta atbalsta digitālo diagnostiku (DDM/DOM), iespējojiet vai pieprasiet šīs funkcijas caur ierīces pārvaldības saskarni, lai pārraudzītu optiskos parametrus.

Ieteikumi

Izmantojiet vienmoda LC dupleksos savienojošos vadus un ievērojiet pareizu optiskās šķiedras apstrādi, lai izvairītos no liekšanas zudumiem. Pārbaudiet iekārtas saderību un, ja nepieciešams, pirms izvietošanas apstipriniet DDM/DOM atbalstu mērķa aparatūrā. Lai nodrošinātu paredzamu veiktspēju garākos savienojumos, testējiet optisko budžetu no gala līdz galam un uzturiet savienotājus tīrus, lai saglabātu signāla kvalitāti.
