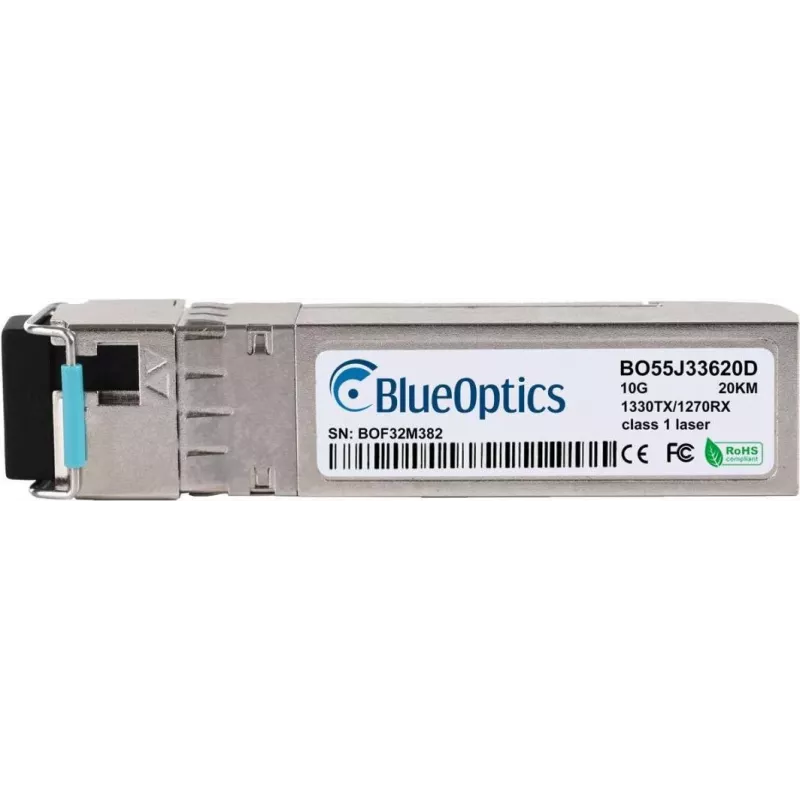

SFP raiduztvērēja modulis BlueOptics H-BR20-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20-SFP+D-BO ir 10 Gbit/s SFP+ optisko šķiedru raiduztvērēja modulis, kas paredzēts ātrdarbīgai optisko datu pārraidei. Modulis ir ievietots metāla korpusā, darbojas ar 3,3 V spriegumu, nodrošina LC Simplex savienojamību un atbalsta 10GBASE-BX-D vienšķiedras divvirzienu (WDM) darbību ar raidītāja viļņa garumu 1330 nm un uztvērēja viļņa garumu 1270 nm. Modulis ir savietojams ar MSA standartiem un ir piemērots ievietošanai parastās tīkla aparatūras platformās, kas pieņem SFP+ moduļus.

Priekšrocības

Raiduztvērējs piedāvā kompaktu SFP+ formas faktoru ar metāla korpusu mehāniskai stabilitātei un siltuma izkliedēšanai, 10 000 Mbit/s datu pārraides ātrumu zemas aiztures un augstas caurlaidības savienojumiem, kā arī vieglu konstrukciju (apt. 20 g). Tas atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) atbilstoši SFF-8472 standartam, lai reāllaikā uzraudzītu barošanas spriegumu, lāzera strāvu, optisko raidīšanas/uztveršanas jaudu un temperatūru. Komponenti ir atlasīti, lai nodrošinātu MSA savietojamību un ilgu darbības laiku un augstu pieejamību.

Piemērots

Galvenās specifikācijas

Lietošanas norādījumi

Ievietojiet raiduztvērēju saderīgā SFP+ slotā tīkla ierīcē, kamēr ierīce ir ieslēgta saskaņā ar ražotāja norādījumiem. Pievienojiet LC Simplex vienšķiedras savienojuma kabeli, kas atbilst moduļa WDM orientācijai, lai izveidotu savienojumu ar attālo raiduztvērēju. Pārliecinieties, ka attālajā galā tiek izmantots papildinošais BX virziens (vienā galā iestatīts 1330 nm raide / 1270 nm uztvere, otrā galā pretēji), lai nodrošinātu pareizu divvirzienu darbību. Pārbaudiet savienojuma statusu un, ja aparatūra to atbalsta, nolasiet DDM/DOM parametrus, lai apstiprinātu atbilstošus optiskās jaudas līmeņus un temperatūru.

Ieteikumi

Izmantojiet saderīgus LC Simplex optiskos savienojuma kabeļus un pārliecinieties, ka resursdatora ierīce atbalsta SFP+ moduļus un DDM/DOM funkcijas. Ievērojiet ESD piesardzības pasākumus, uzstādot moduli, un izvairieties no šķiedras liekšanas, pārsniedzot ieteicamo minimālo rādiusu. Lai nodrošinātu ilgtermiņa uzticamību, darbojieties tīkla iekārtu pārdevēja norādītajā sprieguma un temperatūras diapazonā un periodiski pārbaudiet diagnostikas parametrus, lai savlaicīgi atklātu pasliktinājumus.
