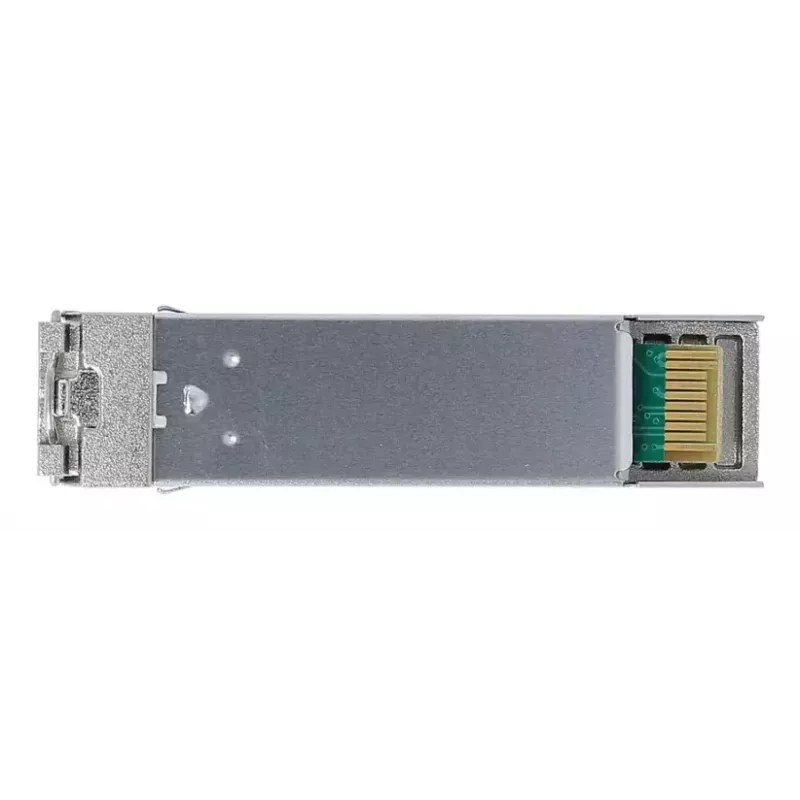

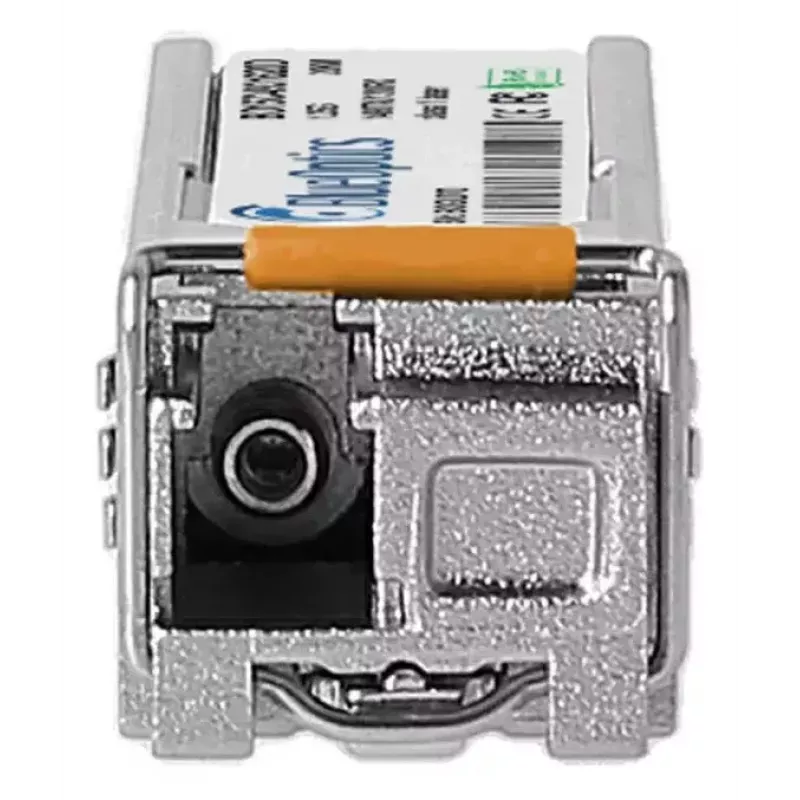

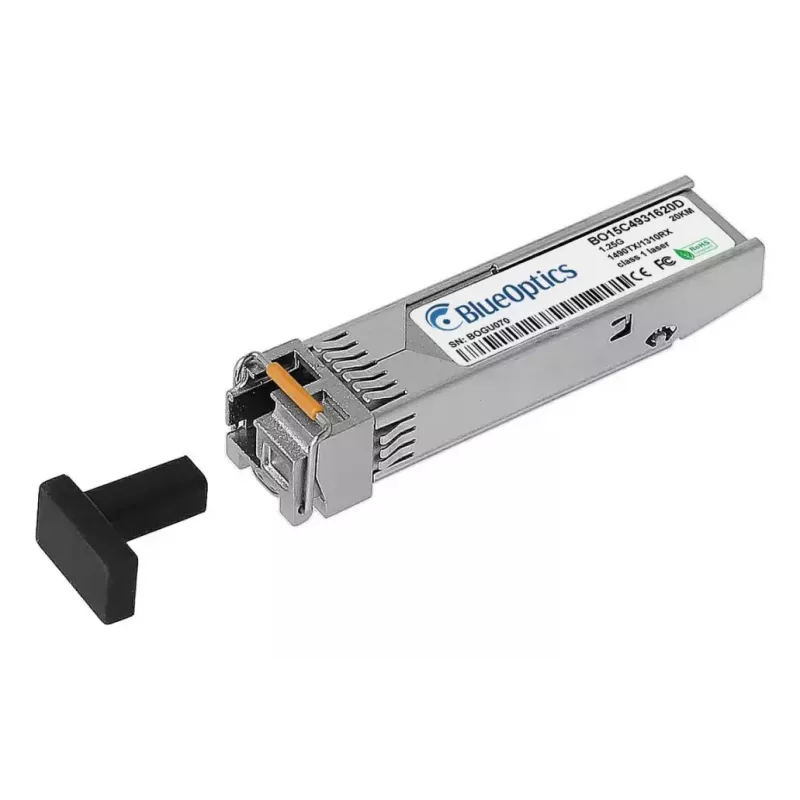

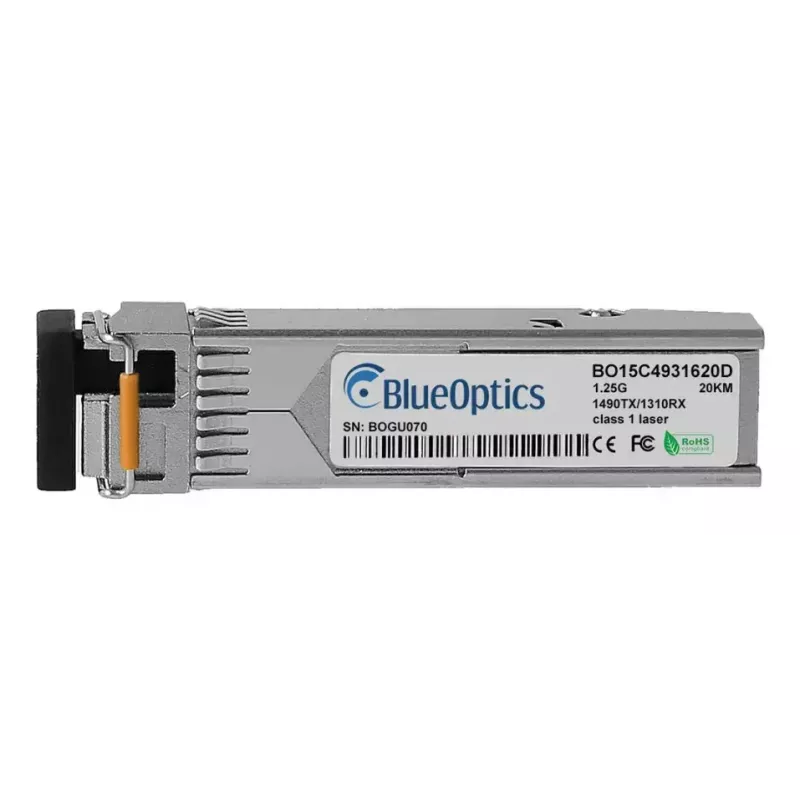

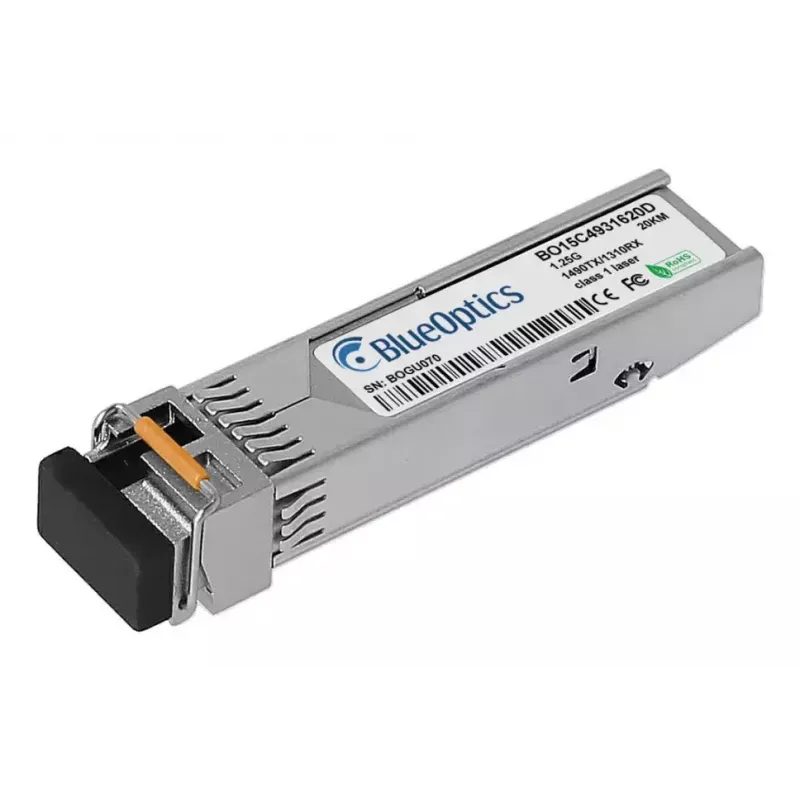

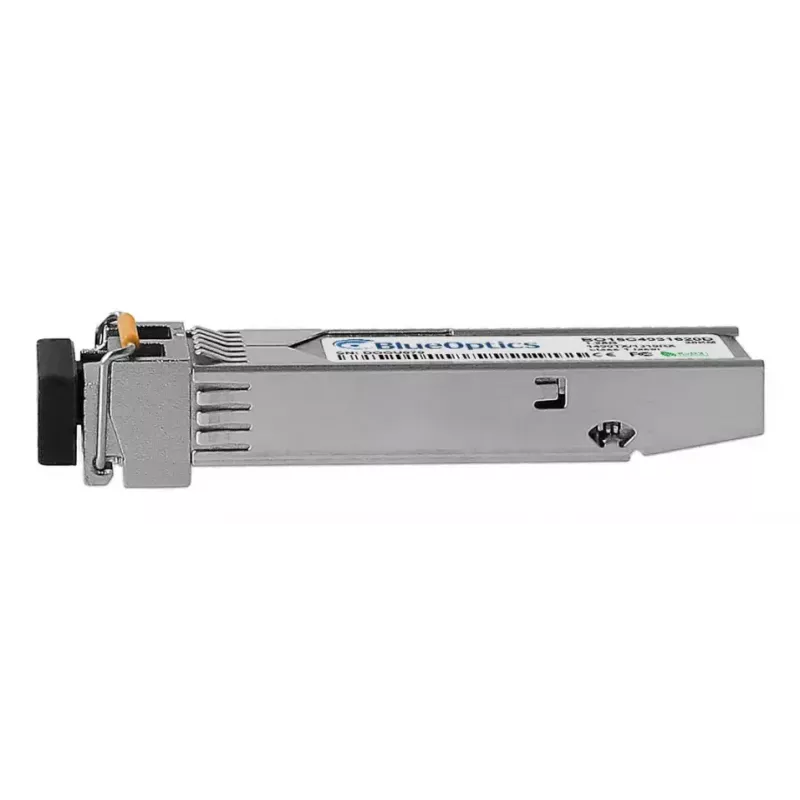

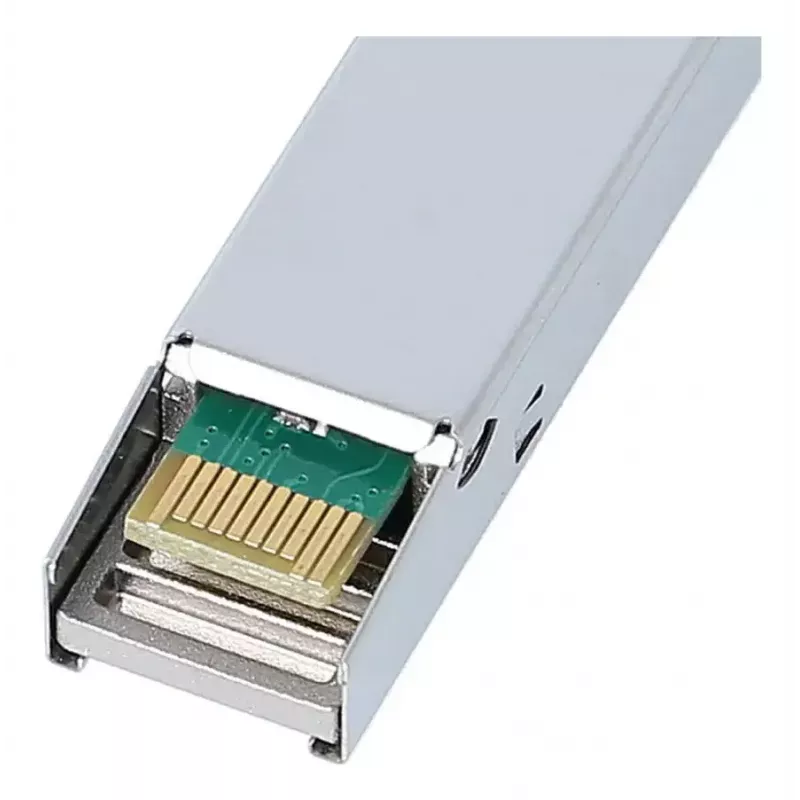

SFP raiduztvērēja modulis BlueOptics H-BX10-SFP/I-D-BO 1250 Mbit/s

BlueOptics H-BX10-SFP/I-D-BO ir vienmoda šķiedras SFP raiduztvērēja modulis, kas paredzēts optisko datu posmu izveidei ar maksimālo pārraides ātrumu 1250 Mbit/s. Tas izmanto LC simpleksa savienojamību un metāla korpusu, un atbalsta 1000BASE-BX-D darbību ar atsevišķiem raidītāja un uztvērēja viļņu garumiem, kas piemēroti liela attāluma vienmoda šķiedras posmiem. Modulis ir saderīgs ar MSA standartam atbilstošām SFP pieslēgvietām un ievēro CE, RoHS un FCC atbilstību. Tā kompaktais SFP formas faktors un 20 g svars padara to piemērotu uzstādīšanai slēdžos, maršrutētājos un citā tīkla aprīkojumā, kas pieņem standarta SFP raiduztvērējus.

Priekšrocības

Modulis nodrošina uzticamu vienmoda šķiedras pārraidi līdz tipiskam 20 km attālumam, izmantojot 1310 nm raidīšanas un 1490 nm uztveršanas viļņu garumus, un atbalsta Ethernet, Fibre Channel over Ethernet un SDH/SONET protokolus ar ātrumu līdz 1.25 Gbit/s. Izgatavots atbilstoši MSA izmēriem ar metāla korpusu, tas piedāvā mehānisku saderību un elektromagnētisko ekranēšanu. Digitālā diagnostikas uzraudzība (DDM/DOM) tiek atbalstīta, ja resursierīce nodrošina saskarni, ļaujot reāllaikā pārraudzīt barošanas spriegumu, temperatūru, lāzera nobīdes strāvu un optisko jaudu, tādējādi vienkāršojot apkopi un problēmu novēršanu.

Piemērots

Galvenās specifikācijas

Lietošana

Ievietojiet raiduztvērēja moduli saderīgā SFP slotā, ievērojot resursierīces ražotāja norādījumus par karsto nomaiņu. Pievienojiet vienmoda LC simpleksa savienojošo kabeli starp šo raiduztvērēju un atbilstošo attālo raiduztvērēju, ievērojot pareizu raidīšanas/uztveršanas orientāciju. Konfigurējiet resursa saskarni atbilstoši tīkla prasībām un pārbaudiet posma statusu, izmantojot ierīces pārvaldības saskarni. Ja nepieciešama DDM/DOM, iespējojiet un pārbaudiet diagnostiku caur resursa sistēmu, lai pārraudzītu optisko jaudu, temperatūru un citus parametrus.

Ieteikumi

Izmantojiet kvalitatīvu vienmoda šķiedru un atbilstošus LC savienotājkabeļus, lai sasniegtu norādīto pārklājumu. Pārbaudiet, vai mērķa aparatūra atbalsta 1000BASE-BX-D profilu un DDM, ja nepieciešama diagnostika. Nepakļaujiet optisko saskarni putekļiem un vienmēr uzlieciet aizsargvāciņus neizmantotajiem savienotājiem. Kritiskiem posmiem veiciet posma testu un pārraugiet DDM vērtības, lai nodrošinātu pietiekamu optisko budžetu un stabilu darbību.
