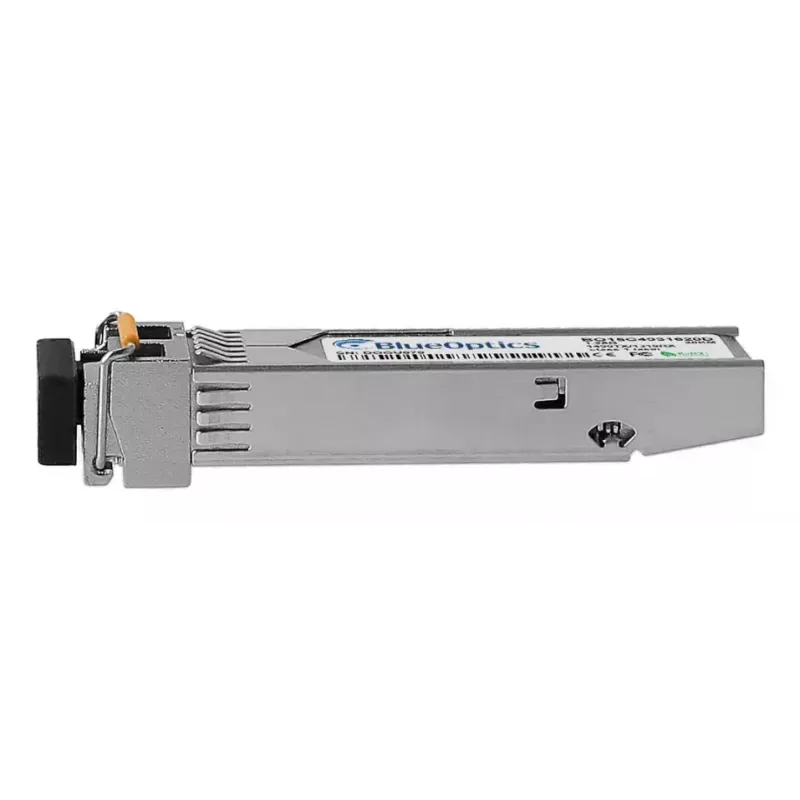

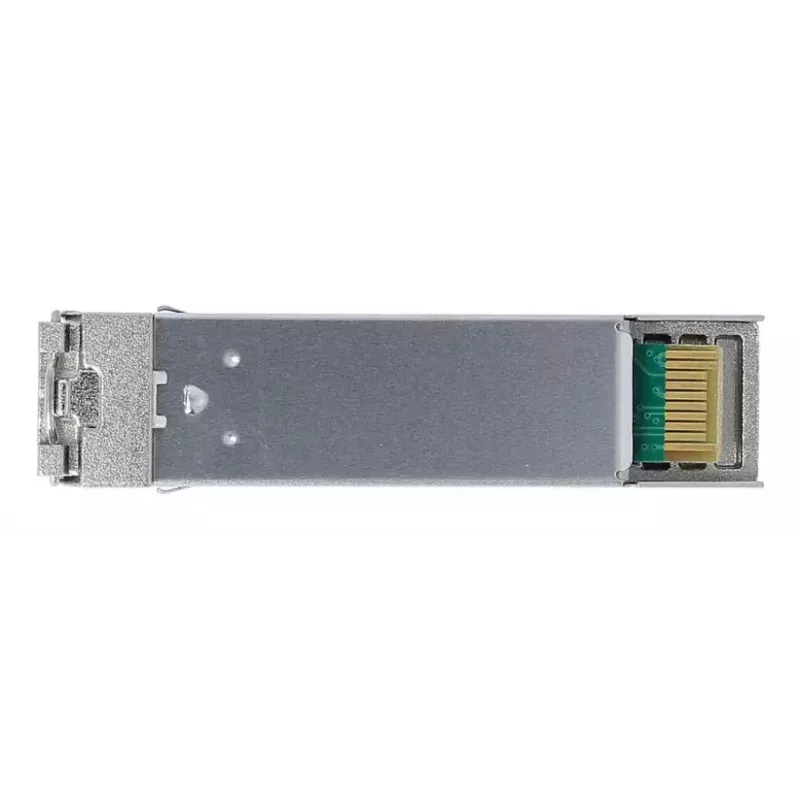

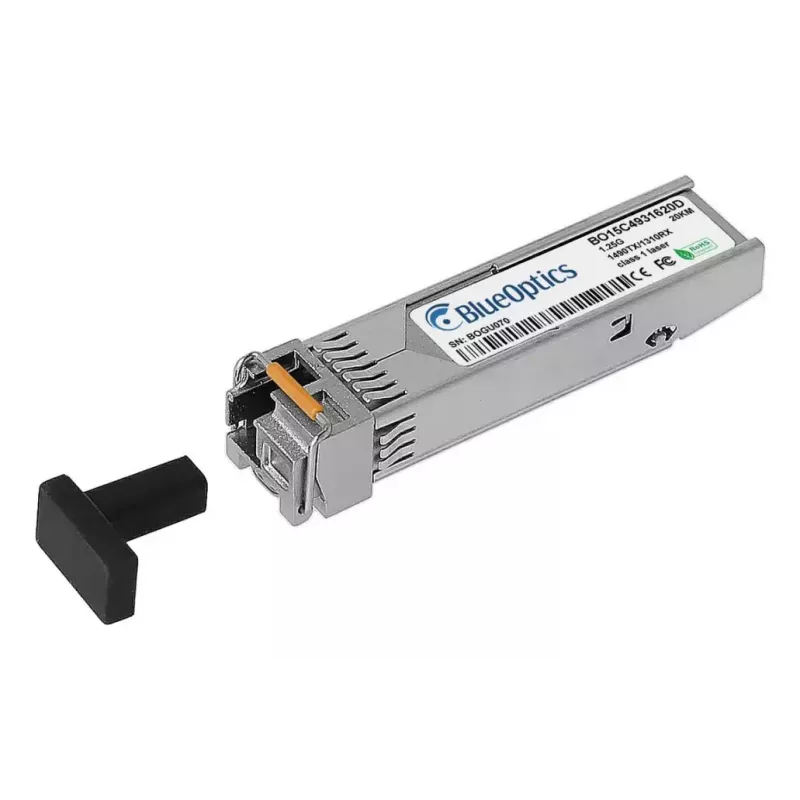

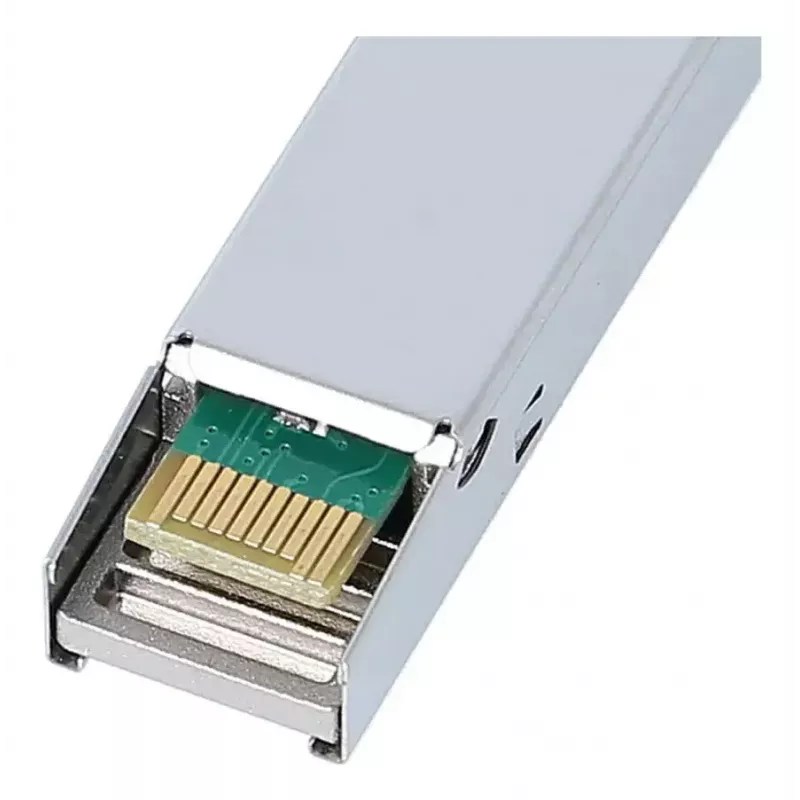

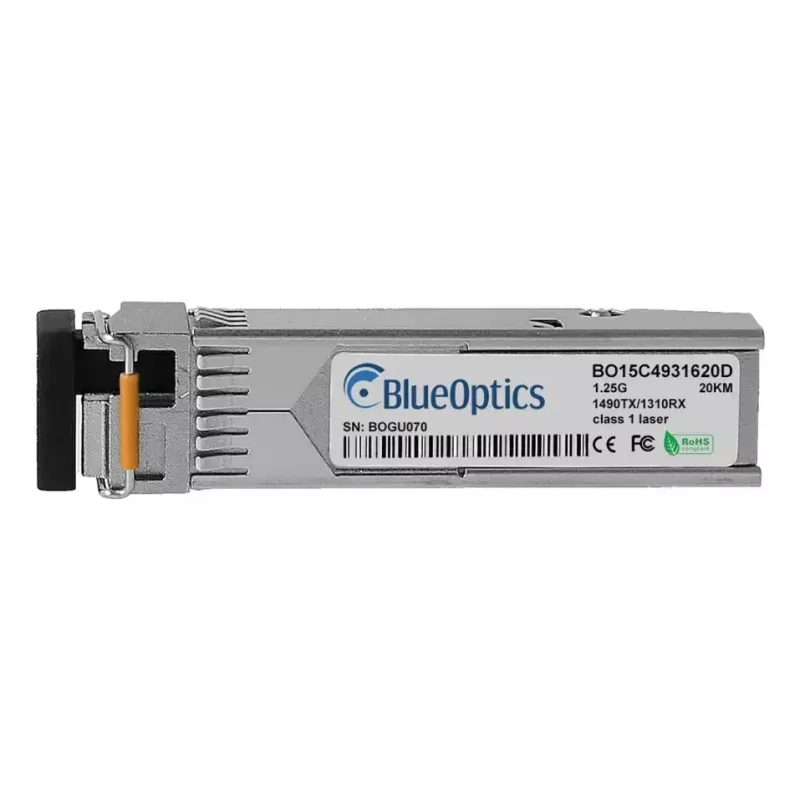

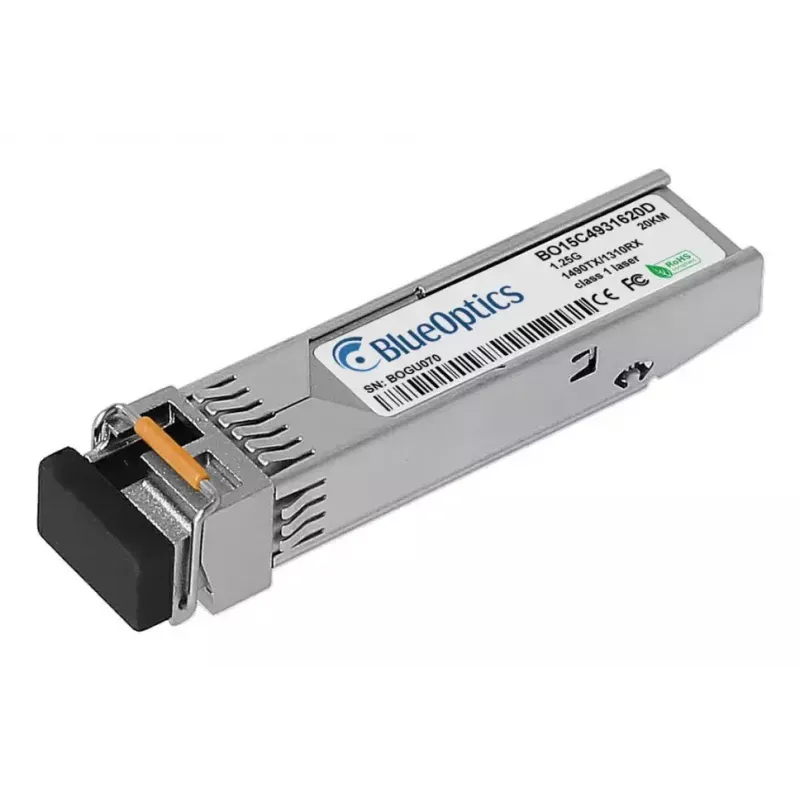

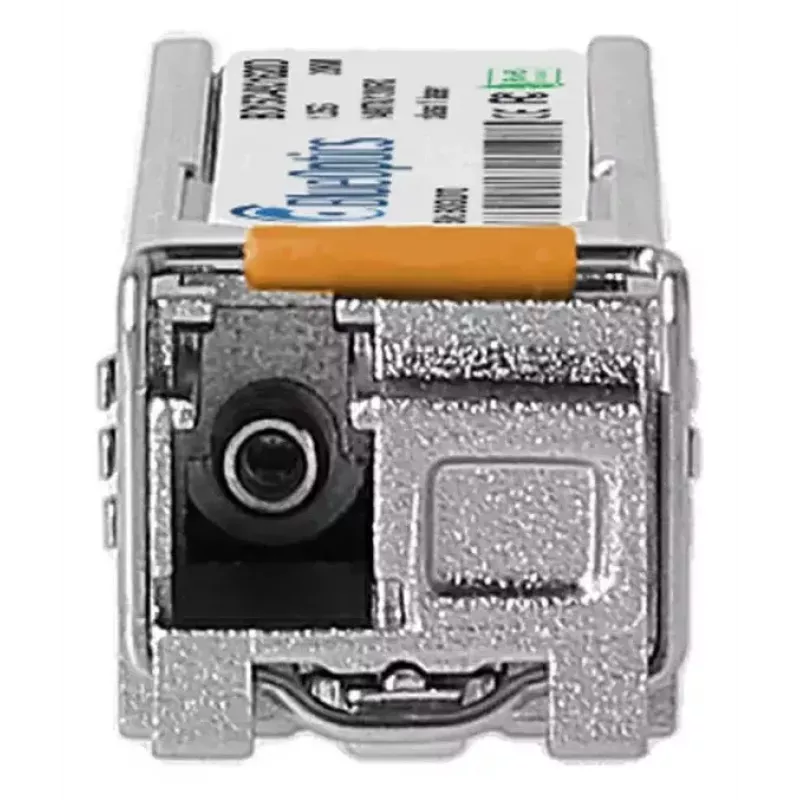

SFP raiduztvērēja modulis BlueOptics H-BX20-SFP/A-D-BO 1250 Mbit/s

BlueOptics H-BX20-SFP/A-D-BO ir vienmoda SFP raiduztvērēja modulis, kas paredzēts optisko šķiedru savienojumiem ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Ievietots kompaktā metāla korpusā un sver aptuveni 20 g, modulis atbilst MSA formas faktora standartiem un atbilst CE, RoHS un FCC prasībām. Tas izmanto 1000BASE‑BX‑D optisko saskarni ar LC simplex savienotāju un atbalsta vienvirziena raidīšanas un uztveršanas viļņu garumus, kas piemēroti liela attāluma vienmoda optisko šķiedru savienojumiem.

Priekšrocības

Šis SFP raiduztvērējs piedāvā kompaktu metāla konstrukciju uzticamai mehāniskai aizsardzībai un termiskai veiktspējai. Tas atbalsta 1250 Mbit/s darbību un ir saderīgs ar aparatūras platformām, kas pieņem standarta MSA SFP moduļus. Modulis ir rūpnīcā pārbaudīts optiskās veiktspējas un pamata savietojamības ziņā, un ietver digitālās diagnostikas (DDM/DOM) atbalstu, ja resursdators to atbalsta. Atbilstība CE, RoHS un FCC nodrošina atbilstību parastajām normatīvajām un vides prasībām.

Piemērots

Galvenās specifikācijas

Lietošanas pamācība

Ievietojiet BlueOptics SFP moduli saderīgā resursdatora SFP portā, līdz tas droši nofiksējas. Pievienojiet LC simplex vienmoda optiskās šķiedras ielāpu kabeli, ievērojot pareizo TX/RX orientāciju BX‑D darbībai. Pārliecinieties, ka resursdators atbalsta nepieciešamo optisko protokolu un, ja tiek izmantota DDM/DOM, ka resursdatora programmaparatūra atklāj diagnostikas reģistrus. Pēc ievietošanas pārbaudiet savienojuma statusu resursdatorā un, ja nepieciešams, pārbaudiet optiskā savienojuma jaudu un signālu.

Ieteikumi

Uzstādiet un izņemiet raiduztvērēju, kad resursdators ir izslēgts, ja resursdatora pārdevējs iesaka, ka karstās nomaiņas aizsardzība nav pieejama; pretējā gadījumā ievērojiet aparatūras pārdevēja karstās nomaiņas procedūras. Izmantojiet piemērotus vienmoda LC simplex ielāpu vadus un, lai iegūtu labākos rezultātus, izveidojiet savienojumu, izmantojot saderīgus ielāpu paneļus vai tieši ar citu BX‑D raiduztvērēju. Pārraugiet DDM/DOM parametrus, ja tie tiek atbalstīti, lai izsekotu barošanas spriegumu, lāzera nobīdes strāvu, izejas/ieejas jaudu un temperatūru profilaktiskajai apkopei.
