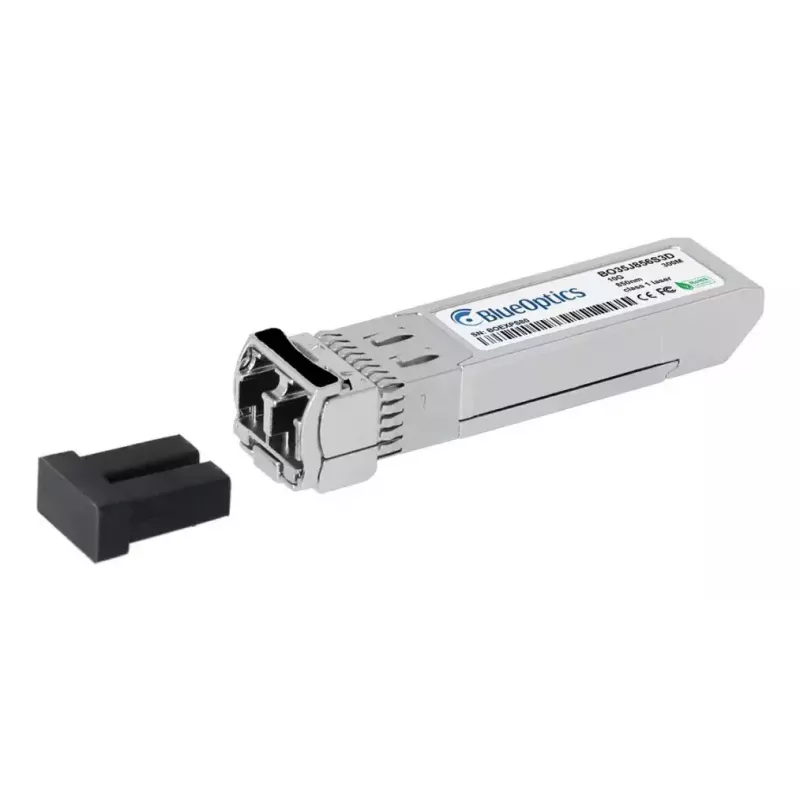

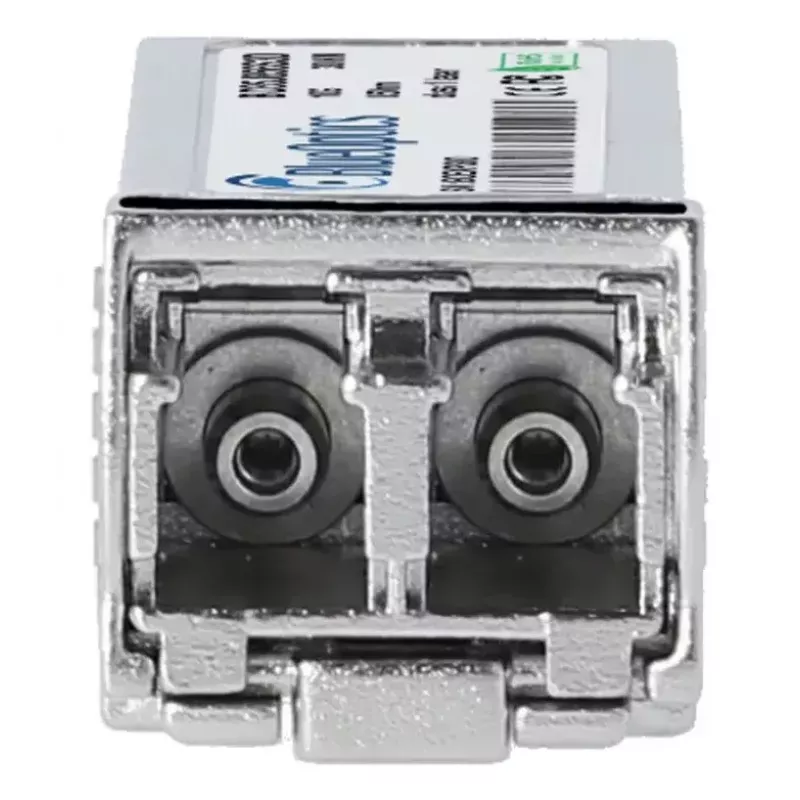

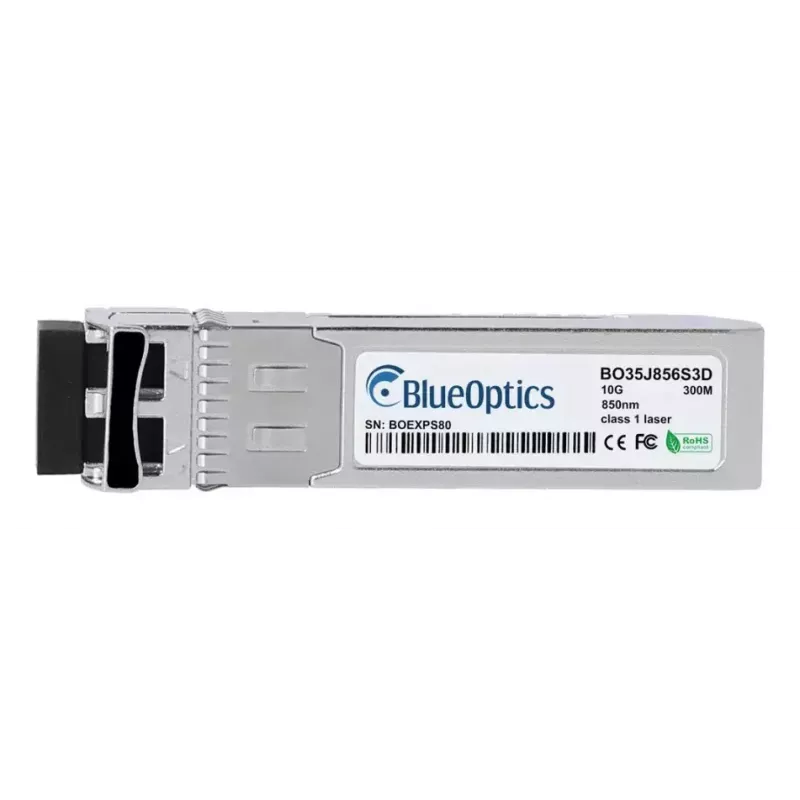

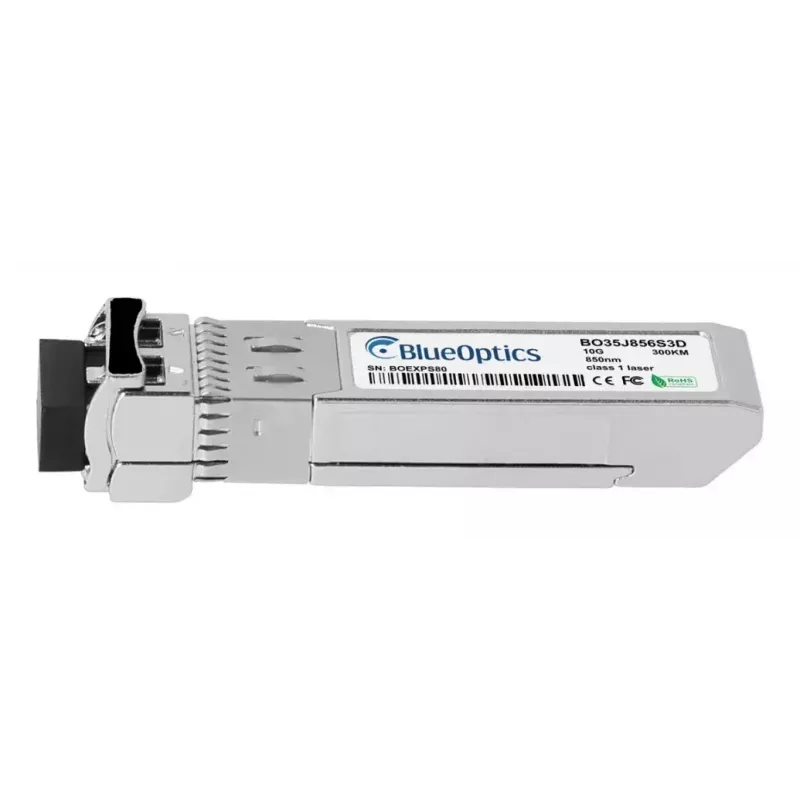

SFP+ raiduztvērēja modulis BlueOptics JMEP-10SR00A00-BO 10000 Mbit/s

BlueOptics JMEP-10SR00A00-BO ir SFP+ optiskās šķiedras raiduztvērēja modulis, kas paredzēts 10 Gbit/s (10000 Mbit/s) datu pārraidei pa daudzmodu šķiedru. Tam ir LC Duplex savienojumi, un tas atbilst CE, RoHS un FCC standartiem. Modulis atbalsta optisko pārraidi un uztveršanu pie 850 nm un ietver digitālo diagnostikas uzraudzību (DDM), lai reāllaikā pārraudzītu darbības parametrus, kad to atbalsta pamatierīce. Raiduztvērējs ir sudraba krāsā un sver aptuveni 20 g.

Priekšrocības

Šis SFP+ modulis ievēro MSA standartus fiziskajai saderībai un veic raidītāja un uztvērēja funkcijas pie 850 nm maza attāluma daudzmodu līnijām. Izgatavots ar augstas kvalitātes optiskajiem komponentiem un integrālajām shēmām, tas ir paredzēts ilgam darbības mūžam un augstai pieejamībai. DDM/DOM saskarne nodrošina tiešraides ziņošanu par barošanas spriegumu, lāzera nobīdes strāvu, optisko ieejas un izejas jaudu, kā arī temperatūru, lai atvieglotu kļūdu noteikšanu un attālināto apkopi. Kompaktais SFP+ formas faktors padara to piemērotu karstās pievienošanas uzstādīšanai saderīgos slēdžos, maršrutētājos un datu glabāšanas sistēmās.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet BlueOptics JMEP-10SR00A00-BO saderīgā SFP+ slotā pamatierīcē, kamēr ierīce ir ieslēgta vai izslēgta saskaņā ar resursdatora norādījumiem par karsto nomaiņu. Pievienojiet LC Duplex daudzmodu optiskās šķiedras pārlāpu kabeļus pie TX un RX portiem, nodrošinot pareizu polaritāti. Pārbaudiet līnijas sarunu un ātruma iestatījumus pamatierīcē un iespējojiet DDM/DOM uzraudzību pārvaldības saskarnē, ja nepieciešama diagnostika. Ievērojiet pamatierīces ražotāja saderības un programmaparatūras ieteikumus, lai nodrošinātu pareizu darbību.

Ieteikumi

Izmantojiet augstas kvalitātes OM3/OM4 daudzmodu optiskās šķiedras kabeļus optimālai maza attāluma 10G veiktspējai, uzturiet pareizu savienotāju tīrību, lai novērstu signāla zudumus, un pirms izvietošanas pārbaudiet resursdatora saderību ar SFP+ moduļiem un DDM atbalstu.
