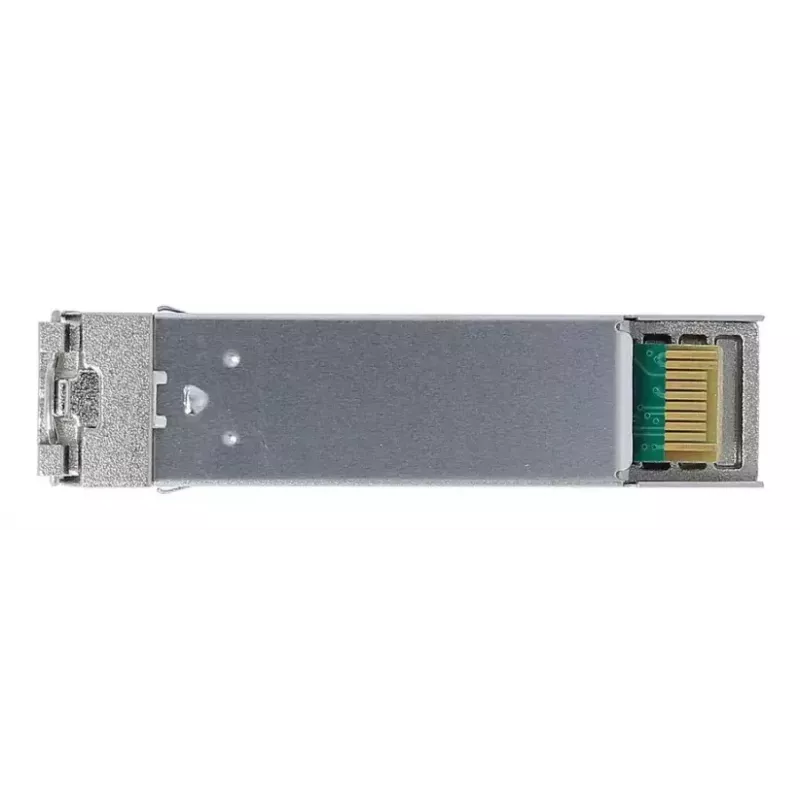

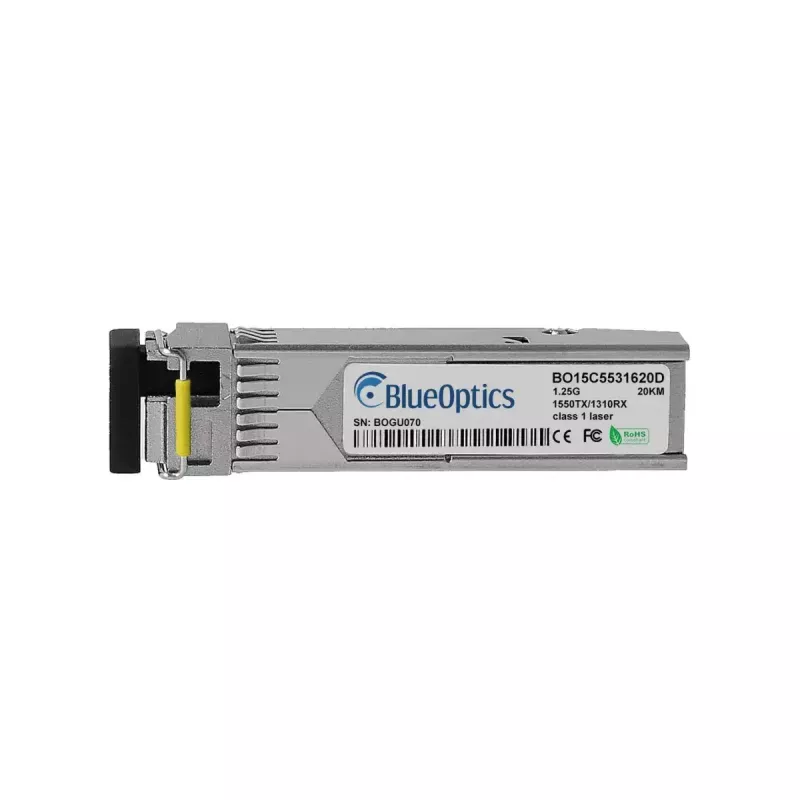

SFP raiduztvērēja modulis BlueOptics MGB-TLB10-BO optiskā šķiedra LC Alumīnijs 20g

BlueOptics MGB-TLB10-BO ir SFP optiskās šķiedras raiduztvērēja modulis, kas izstrādāts 1000BASE-BX-D vienmoda saitēm. Modulis izmanto LC simplex savienotāju un ir ievietots alumīnija korpusā, nodrošinot kompaktu 20 g ierīci ievietošanai slēdžu, maršrutētāju un citu tīkla ierīču SFP portos. Tas realizē fiksētu viļņu garumu pāri ar raidītāju un uztvērēju, kas piemērots vienvirziena divvirzienu darbībai vienā šķiedrā, atbalsta izplatītos Ethernet un šķiedru kanāla protokolus līdz 1,25 Gbps un ir paredzēts metropoles un universitātes pilsētiņu saitēm attālumos līdz 20 km, ja tiek izmantota atbilstoša vienmoda šķiedra.

Priekšrocības

Modulis atbilst MSA SFP mehāniskajiem un elektriskajiem standartiem plašai saderībai un atbalsta digitālo diagnostikas uzraudzību (DDM/DOM) reāllaika ziņošanai par barošanas spriegumu, lāzera nobīdes strāvu, raidīšanas jaudu, saņemšanas jaudu un temperatūru. Konstrukcija ar alumīnija korpusu un pārbaudītiem optiskajiem komponentiem nodrošina mehānisku izturību un termisko stabilitāti, vienlaikus saglabājot moduļa vieglo svaru. Izstrādāts un pārbaudīts sadarbspējai ar galvenajām aparatūras platformām, kas pieņem sākotnējo saderīgo raiduztvērēju, tas nodrošina paredzamu darbību jauktu pārdevēju vidēs un ilgu darbības kalpošanas laiku.

Piemērots

• Vienmoda šķiedras mugurkaula saitēm līdz 20 km
• Gigabit Ethernet (1000BASE-BX-D) un līdzīgiem ātrdarbīgiem optiskajiem protokoliem
• Tīkla slēdžiem, maršrutētājiem, glabāšanas sistēmām un mediju pārveidotājiem ar SFP slotiem
• Vidēm, kur nepieciešama DDM/DOM uzraudzība attālinātai diagnostikai

Galvenās specifikācijas

• Formas faktors: SFP (mazs formas faktors, pievienojams)
• Datu pārraides ātrums: līdz 1,25 Gbps
• Optiskais režīms: vienmoda šķiedra, divvirzienu (viena šķiedra, dažādi viļņu garumi Tx/Rx)

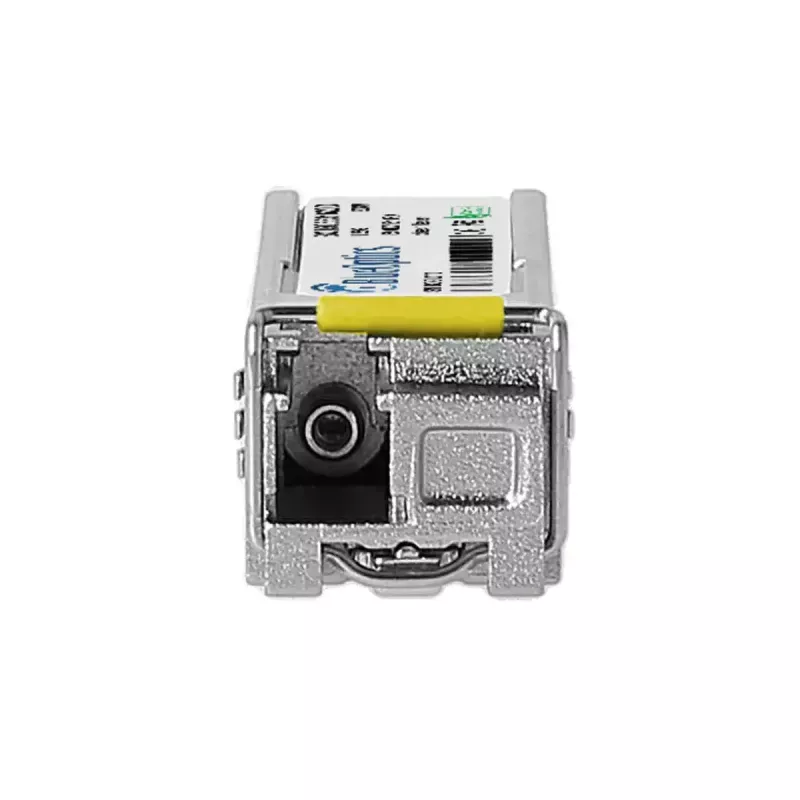

• Savienotājs: LC simplex
• Nominālais sasniedzamība: līdz 20 km (ar atbilstošu vienmoda šķiedru)
• Korpusa materiāls un krāsa: alumīnijs
• Svars: aptuveni 20 g
• Digitālā diagnostika: DDM/DOM (atbilst SFF-8472) reāllaika uzraudzībai

Lietošana

Ievietojiet SFP raiduztvērēju saderīgā SFP slotā tīkla ierīcē, kamēr ierīce ir ieslēgta, saskaņā ar pārdevēja norādījumiem. Pievienojiet vienmoda LC ielāpu vadu LC simplex portam. Divvirzienu BX darbībai nodrošiniet, lai raidītāja un uztvērēja viļņu garumi atbilstu attālajam raiduztvērējam (piem., 1310 nm raidīšana / 1550 nm saņemšana vai kā norādīts iekārtā). Pārbaudiet saites statusu resursdatora ierīcē un, ja aparatūra to atbalsta, pārbaudiet digitālās diagnostikas vērtības, lai apstiprinātu pareizu darbību un optiskās jaudas līmeņus. Apstrādes un uzstādīšanas laikā ievērojiet standarta ESD piesardzības pasākumus.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda šķiedru un LC ielāpu vadus, kas atbilst vajadzīgajam viļņu garuma plānam, un uzturiet tīrus savienotāju gala virsmas. Apstipriniet, vai resursdatora aparatūra atbalsta DDM/DOM, ja nepieciešama attālināta diagnostika. Lai nodrošinātu vislabāko uzticamību, darbiniet raiduztvērēju ierīces pārdevēja norādītajos temperatūras un jaudas diapazonos un, ja iespējams, veiciet periodisku optiskās jaudas un temperatūras uzraudzību, izmantojot DDM.
