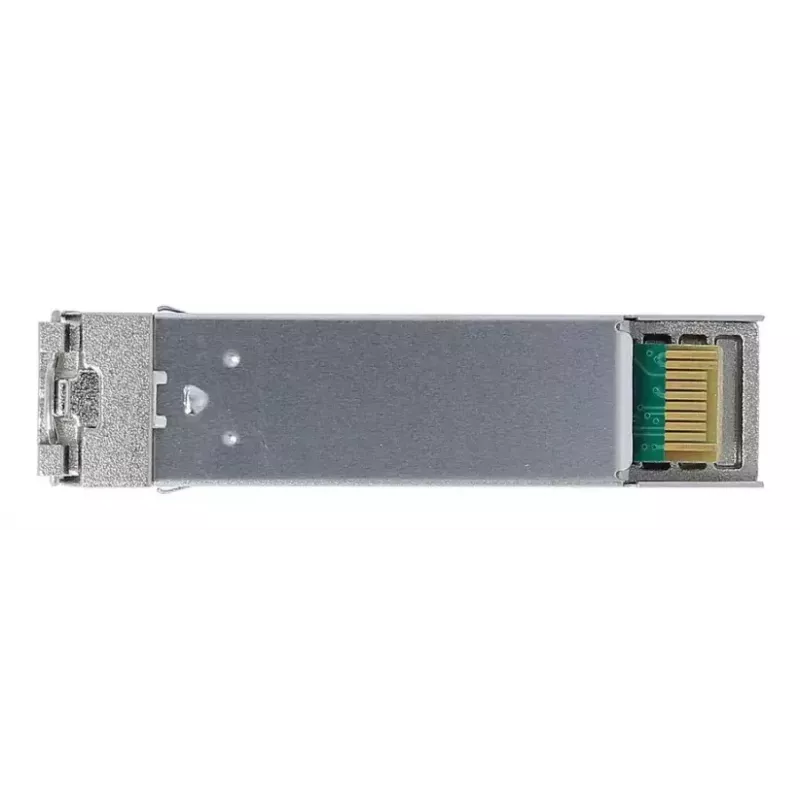

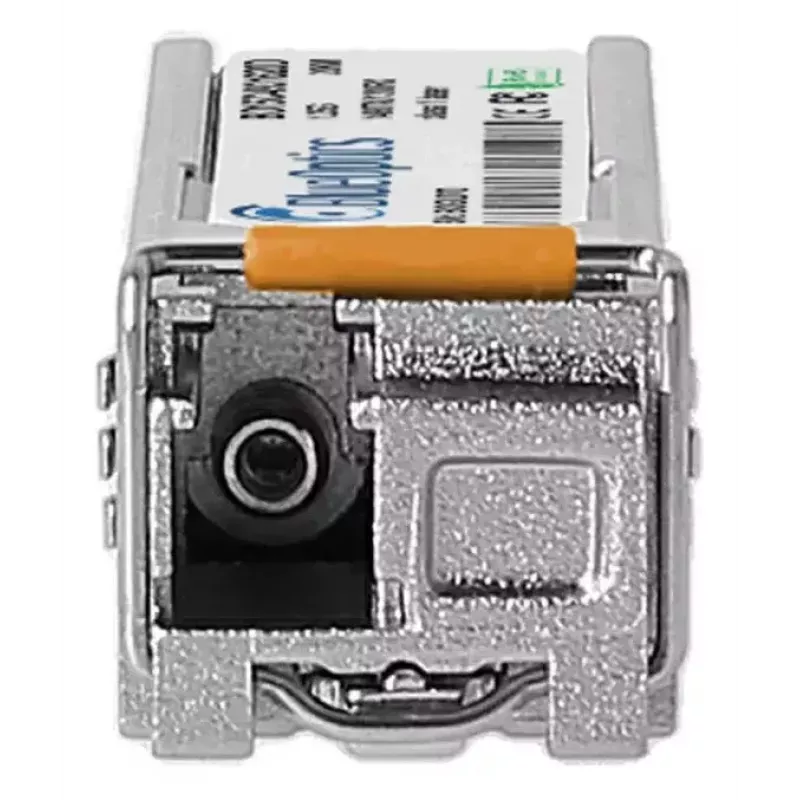

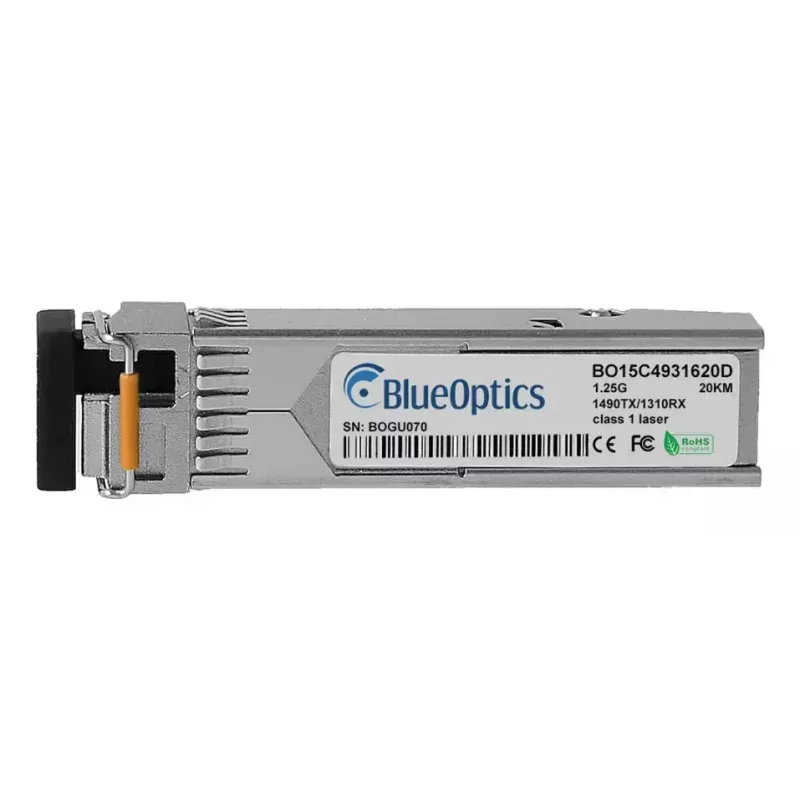

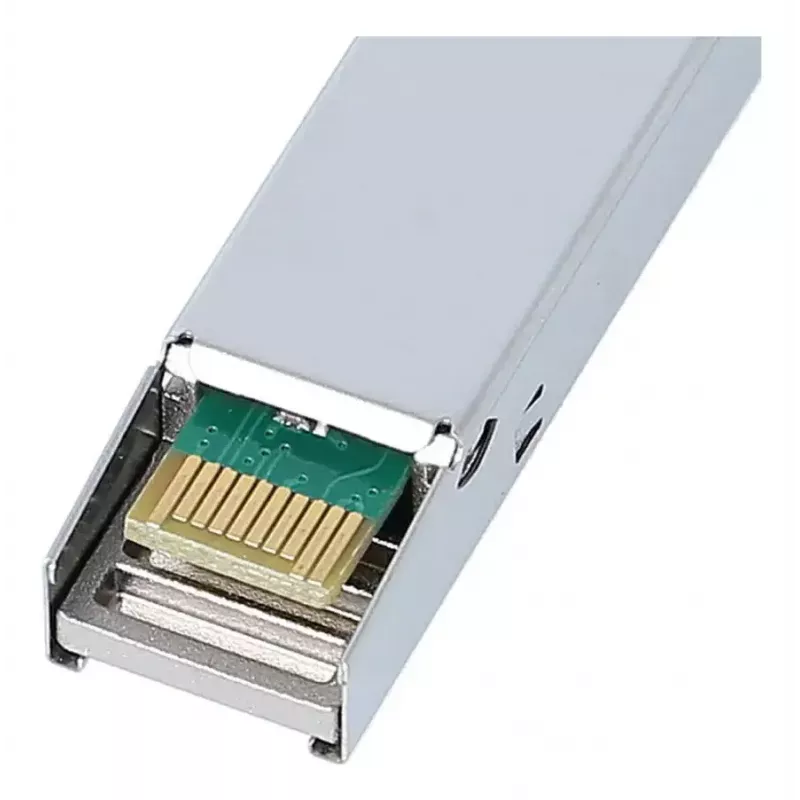

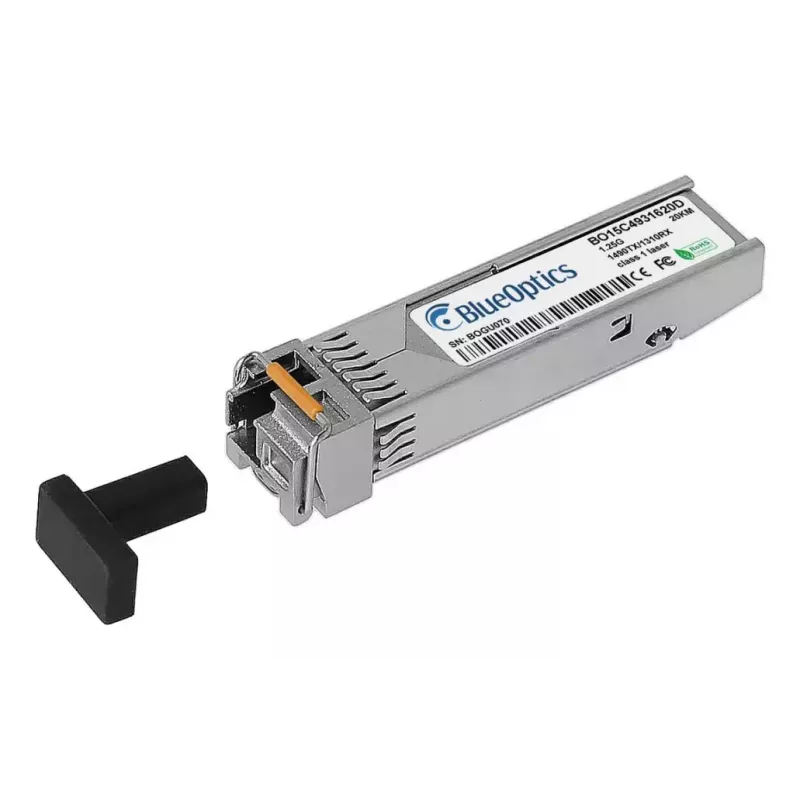

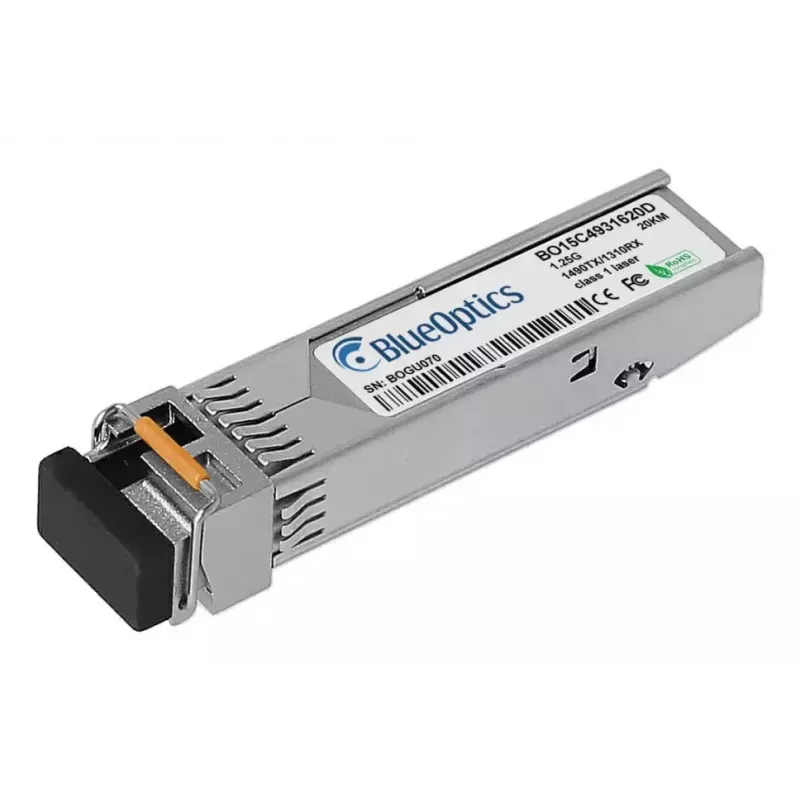

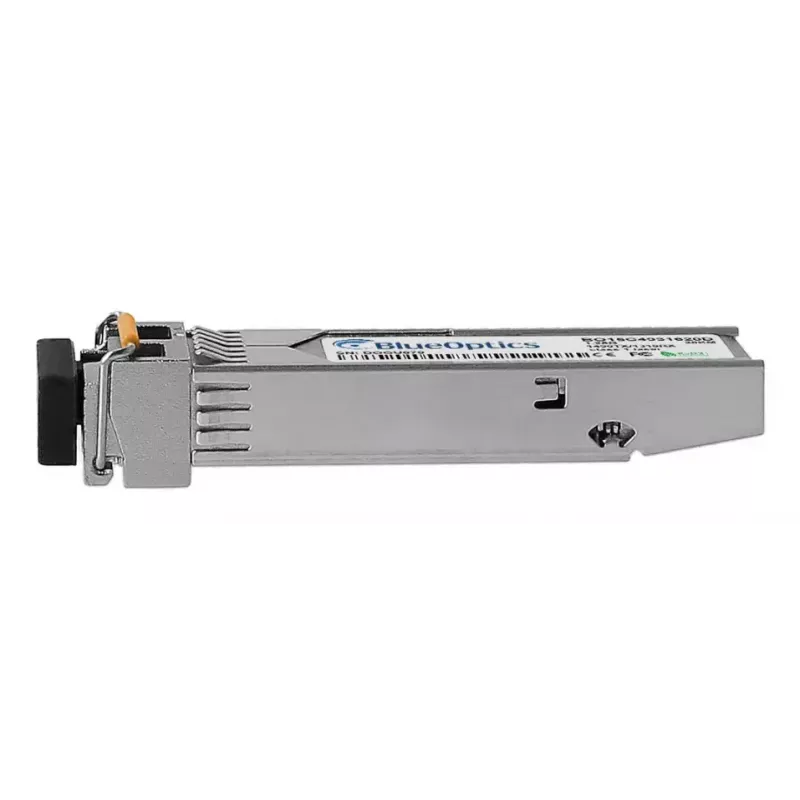

SFP raiduztvērēja modulis BlueOptics ONS-SE-GE-BXD-BO 1250 Mbit/s

BlueOptics ONS-SE-GE-BXD-BO SFP raiduztvērēja modulis ir vienmoda optiskās šķiedras ierīce, kas paredzēta 1250 Mbit/s (1,25 Gbit/s) datu pārraides saitēm. Metāla korpusā ar sudraba apdari, sver aptuveni 20 g, šis SFP modulis izmanto LC simplex savienotāju un atbilst MSA standartiem maza izmēra pieslēdzamai optikai. Tas atbalsta 1000BASE‑BX‑D darbību ar atsevišķiem raidītāja un uztvērēja viļņu garumiem liela attāluma vienšķiedras saitēm, un ir CE un RoHS saderīgs.

Priekšrocības

Modulis nodrošina saderību ar sistēmām, kas atbalsta 1000BASE‑BX‑D profilu, un piedāvā uzticamu optisko pārraidi pa vienmoda šķiedru. Tā metāla korpuss veicina termisko stabilitāti un mehānisko izturību, savukārt standartizētais SFP formas faktors nodrošina karsto nomaiņu saderīgā tīkla aprīkojumā. Atbilstība nozares standartiem atbalsta sadarbspēju un prognozējamu veiktspēju Ethernet un saistītos transporta protokolos.

Piemērots

• Liela attāluma gigabitu Ethernet saitēm pa vienmoda šķiedru
• Slēdžu, maršrutētāju un atmiņu sistēmu ar SFP pieslēgvietām savienošanai
• Lai aizstātu vai paplašinātu tīkla raiduztvērēja kapacitāti datu centros un uzņēmuma tīklos
• Lietojumiem, kam nepieciešams LC simplex savienotājs un MSA saderīgi SFP moduļi

Galvenās specifikācijas

• Saskarnes veids: SFP (maza izmēra pieslēdzams)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s (1,25 Gbit/s)
• Savienotājs: LC simplex (vienšķiedras darbība)
• Pārraides vide: vienmoda optiskā šķiedra
• Viļņu garumi: atsevišķi raidītāja un uztvērēja viļņu garumi BX‑D darbībai (vienšķiedras Tx/Rx)
• Korpuss: metāls, sudraba krāsa
• Atbilstība: CE, RoHS
• Svars: aptuveni 0,02 kg

Kā lietot

Ja nepieciešams, izslēdziet vai novietojiet resursdatora pieslēgvietu atbilstošā stāvoklī saskaņā ar aprīkojuma ražotāja norādījumiem, pēc tam ievietojiet SFP raiduztvērēju saderīgā SFP slotā, līdz tas nofiksējas. Pievienojiet modulim LC simplex vienmoda šķiedras savienojošo vadu, nodrošinot pareizu orientāciju BX‑D vienšķiedras Tx/Rx pārim. Konfigurējiet resursdatora ierīci paredzētajam tīkla protokolam un pārbaudiet savienojuma statusu caur slēdža vai maršrutētāja pārvaldības saskarni. Ja resursdators atbalsta digitālo diagnostiku, pārraugiet optiskos parametrus, piemēram, raidīšanas/uztveršanas jaudu, temperatūru un barošanas spriegumu, lai apstiprinātu pareizu darbību.

Ieteikumi

Lietojiet šo BlueOptics SFP aparatūrā, kas deklarē atbalstu 1000BASE‑BX‑D vai vispārīgiem MSA saderīgiem SFP moduļiem. Pielāgojiet šķiedras veidu (vienmoda) un savienotājvada polaritāti BX‑D vienšķiedras saitēm, un pārliecinieties, ka resursdatora ierīce atbalsta digitālo diagnostiku (DDM/DOM), ja nepieciešama pārraudzība. Ievērojiet ESD piesardzības pasākumus, rīkojoties ar raiduztvērēju, un uzglabājiet neizmantotus moduļus aizsargiepakojumā.
