SFP raiduztvērēja modulis BlueOptics ONS-SI-GE-ZX-BO 1250 Mbit/s

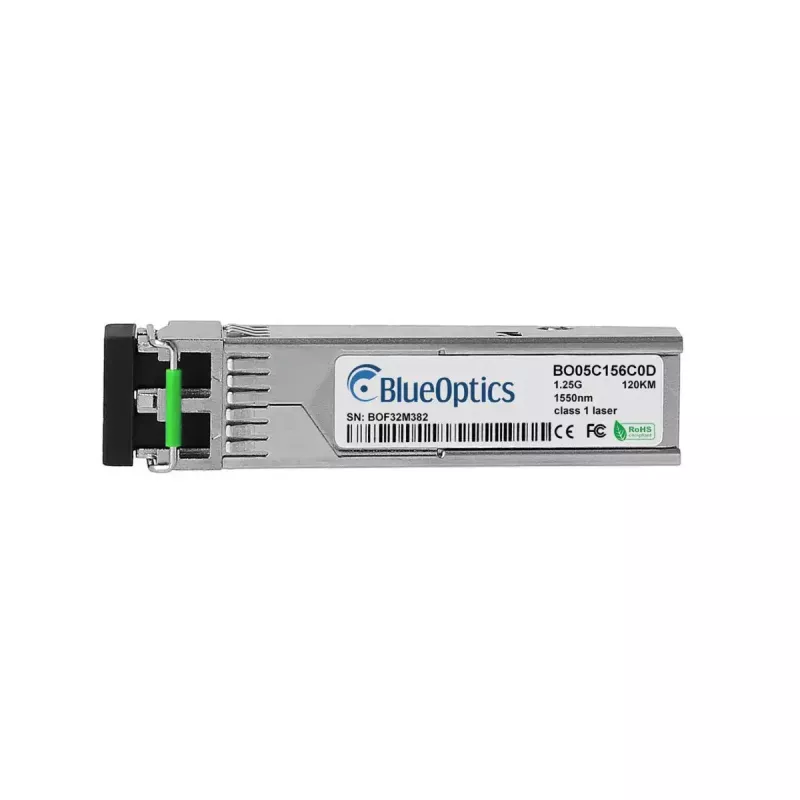

BlueOptics ONS-SI-GE-ZX-BO ir SFP optisko šķiedru raiduztvērēja modulis, kas paredzēts 1000BASE-ZX lietojumprogrammām ar maksimālo datu pārraides ātrumu 1250 Mbit/s. Sudraba krāsas modulis atbilst MSA SFP mehāniskajiem standartiem un nodrošina LC duplekso savienojumu vienas šķiedras pāra optiskajiem posmiem. Tas atbalsta vienlaicīgu pārraidi un uztveršanu pie 1550 nm un ietver digitālo diagnostisko uzraudzību (DDM/DOM), lai uzraudzītu barošanas spriegumu, lāzera strāvu, optisko jaudu un temperatūru, ja to izmanto saderīgos resursos. Modulis ir viegls (aptuveni 20 g) un paredzēts lietošanai slēdžos, maršrutētājos un citā tīkla aprīkojumā, kas pieņem MSA saderīgus SFP moduļus.

Priekšrocības

Raiduztvērējs nodrošina pilnu MSA saderību un ir izstrādāts, lai būtu sadarbspējīgs ar izplatītām aparatūras platformām, kas pieņem 1000BASE-ZX SFP moduļus. Modulis ir izgatavots no augstas kvalitātes optiskajiem un elektroniskajiem komponentiem, nodrošinot stabilu optisko pārraidi lielos attālumos ar imunitāti pret elektromagnētiskajiem traucējumiem. Integrētais DDM/DOM atbalsts ļauj veikt reāllaika diagnostiku un vienkāršotu apkopi, ja resursdators atbalsta šīs funkcijas. Kompaktais SFP formas faktors un mazais svars atvieglo uzstādīšanu un nomaiņu blīvās plauktu sistēmās.

Piemērots

• Tālsasniedzamiem optisko šķiedru savienojumiem starp slēdžiem un maršrutētājiem
• Starpsavienojumiem datu centru augšupsaitēs un sadales līmeņos
• Optiskajiem posmiem glabāšanas sistēmām un SAN–slēdžu savienojumiem
• Tīkla aprīkojumam rūpnieciskās vai EMI pakļautās vidēs

Galvenās specifikācijas

• Formas faktors: SFP (LC dupleksais)
• Standarts: 1000BASE-ZX
• Viļņa garums: 1550 nm (pārraide un uztveršana)
• Maksimālais datu pārraides ātrums: 1250 Mbit/s
• Diagnostika: Digitālā diagnostiskā uzraudzība (DDM/DOM) atbilstoši SFF-8472 (atkarīga no resursdatora)
• Krāsa: Sudraba
• Svars: aptuveni 0,02 kg

Kā lietot

Ievietojiet SFP moduli tukšā SFP ligzdā resursdatorā, līdz tas nofiksējas, pēc tam nostipriniet un pievienojiet LC dupleksos optisko šķiedru kabeļus, kas atbilst moduļa viļņa garumam un posma budžetam. Pārliecinieties, ka resursdators atbalsta 1000BASE-ZX un, ja nepieciešama DDM/DOM, vai resursdatora programmaparatūra var nolasīt diagnostikas parametrus. Ieslēdziet pievienotās ierīces un pārbaudiet posma statusu, izmantojot resursdatora pārvaldības saskarni. Lai sasniegtu vislabākos rezultātus, izmantojiet vienmoda šķiedru un atbilstošus sadales paneļus vai tiešos savienojumus ar saderīgu raiduztvērēju tālākajā galā.

Ieteikumi

Pirms izvietošanas apstipriniet saderību ar jūsu tīkla aparatūru un pārbaudiet nepieciešamo posma attālumu un optisko budžetu. Izmantojiet tīrus LC savienotājus un ievērojiet standarta procedūras šķiedru apstrādei, lai izvairītos no piesārņojuma vai bojājumiem. Ja nepieciešama uzraudzība, iespējojiet DDM/DOM atbalstu resursdatorā un periodiski pārbaudiet diagnostikas vērtības, lai agri atklātu signāla pasliktināšanos.
