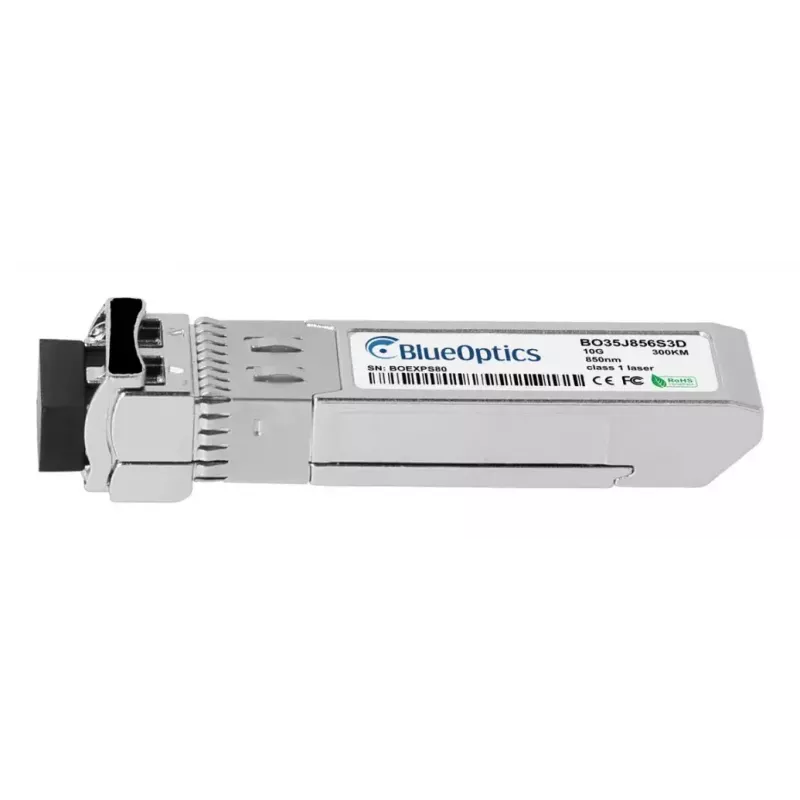

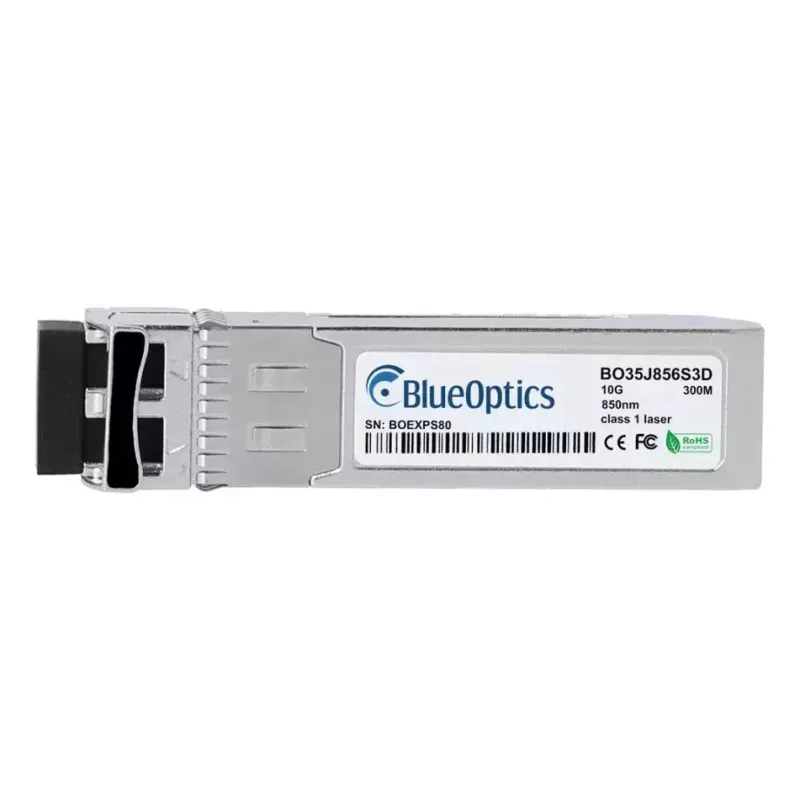

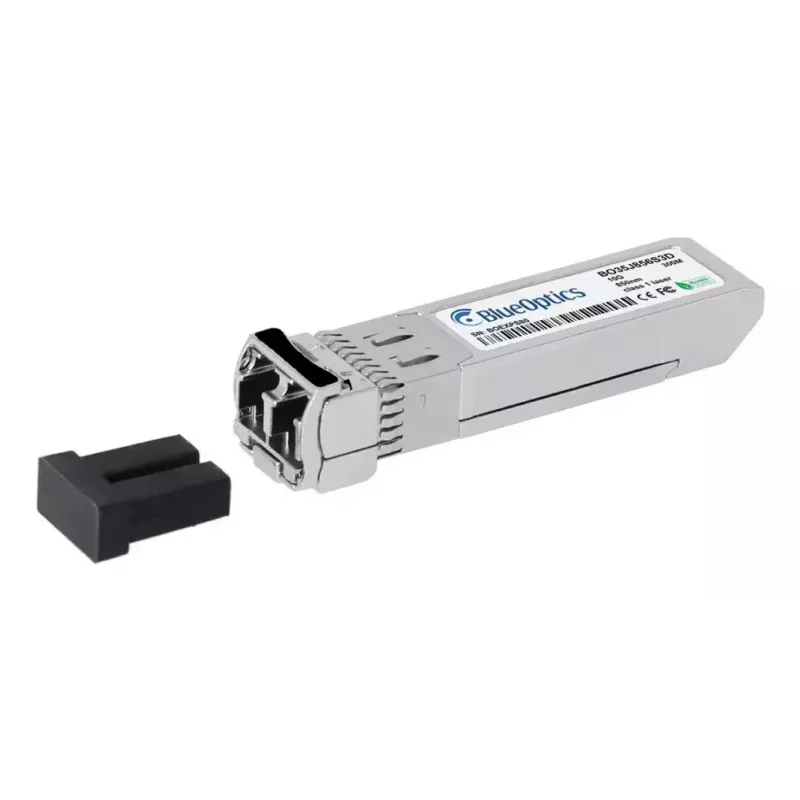

SFP+ raiduztvērēja modulis BlueOptics PLRXPL-VC-S43-23-N-BO 10000 Mbit/s

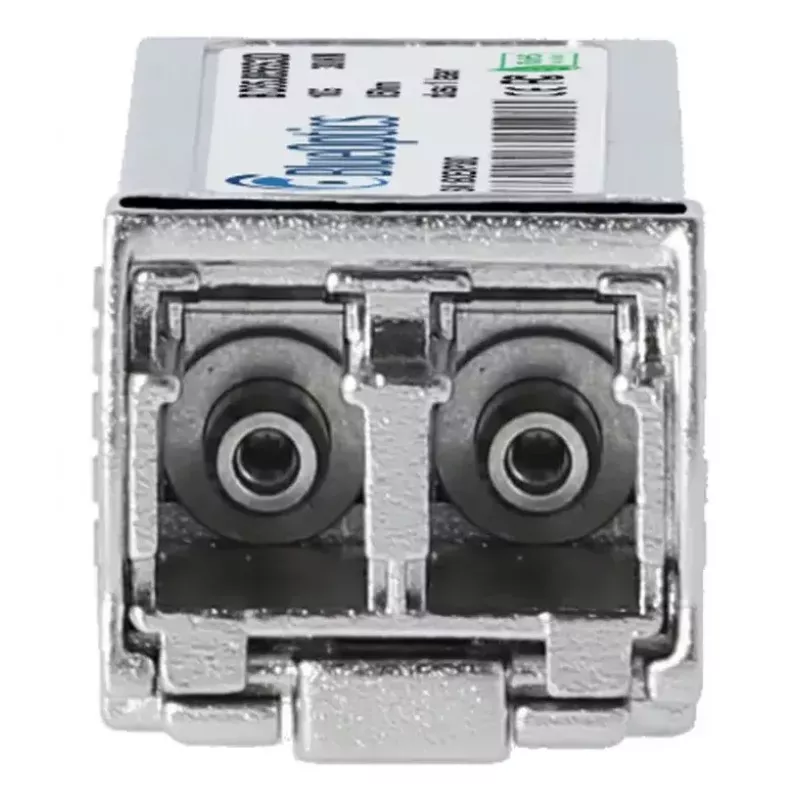

BlueOptics PLRXPL-VC-S43-23-N-BO ir SFP+ raiduztvērēja modulis, kas izstrādāts 10GBASE-SR daudzmodu optisko šķiedru savienojumiem. Tas atbalsta maksimālo datu pārraides ātrumu 10000 Mbit/s un izmanto LC Duplex savienotājus ar 850 nm viļņa garumu gan raidīšanai, gan uztveršanai. Modulis ir kompakts un viegls (apm. 0,02 kg) un atbilst CE, RoHS un FCC standartiem. Tas realizē MSA saderīgu formas faktoru un elektriskās/optiskās saskarnes, un ietver digitālo diagnostikas uzraudzību (DDM/DOM), lai reāllaikā uzraudzītu barošanas spriegumu, temperatūru, lāzera izejas un ieejas jaudu un lāzera nobīdes strāvu, ja to atbalsta resursdators.

Priekšrocības

Raiduztvērējs ir izstrādāts tā, lai būtu saderīgs ar izplatītām aparatūras platformām, kas pieņem 10GBASE-SR SFP+ moduļus, piedāvājot no pārdevēja neatkarīgu savietojamību, ja resursdators atbalsta MSA un PICOLight saderīgus moduļus. Tā LC Duplex daudzmodu saskarne un 850 nm VCSEL bāzētā raidīšanas/uztveršanas konstrukcija nodrošina zema aiztures un EMI imūnus optiskos savienojumus, kas piemēroti īsa diapazona liela joslas platuma savienojumiem. Komponenti no atzītiem piegādātājiem un rūpnīcas testēšana nodrošina stabilu darbību un pagarinātu kalpošanas laiku. Integrētā DDM/DOM vienkāršo attālināto diagnostiku un apkopi, ja resursdators atbalsta šīs funkcijas.

Piemērots

Galvenās specifikācijas

Kā lietot

Ievietojiet SFP+ raiduztvērēju pieejamā SFP+ portā saderīgā komutatorā, maršrutētājā vai atmiņas ierīcē, pārliecinoties, ka resursdators atbalsta 10GBASE-SR moduļus un, ja nepieciešams, DDM/DOM funkcijas. Izmantojiet LC Duplex daudzmodu savienojuma kabeļus, lai savienotu ar attālo raiduztvērēju vai savienojuma paneli. Ievērojiet pareizu optisko šķiedru polaritāti un rīkojieties ar savienotājiem uzmanīgi, lai izvairītos no piesārņojuma; pirms savienošanas notīriet optisko šķiedru galus. Vairumā platformu modulis ir karstās nomaiņas iespējots, taču ievērojiet resursdatora ražotāja norādījumus par uzstādīšanu un izņemšanu, lai novērstu savienojuma pārtraukumus.

Ieteikumi

Izmantojiet augstas kvalitātes OM3/OM4 daudzmodu optiskās šķiedras un atbilstošus BlueOptics vai līdzvērtīgus LC Duplex savienojuma kabeļus, lai sasniegtu izstrādāto pārraides attālumu un signāla rezervi. Pārbaudiet resursdatora saderību ar PICOLight/MSA SFP+ moduļiem un iespējojiet DDM/DOM uzraudzību resursdatorā, ja nepieciešama attālināta diagnostika. Neizmantotos raiduztvērējus uzglabājiet ar putekļu vāciņiem tīrā, sausā vidē un nepieskarieties optiskajiem kontaktiem.
