SFP raiduztvērēja modulis BlueOptics R9Q43A-BO 1250 Mbit/s 850 nm

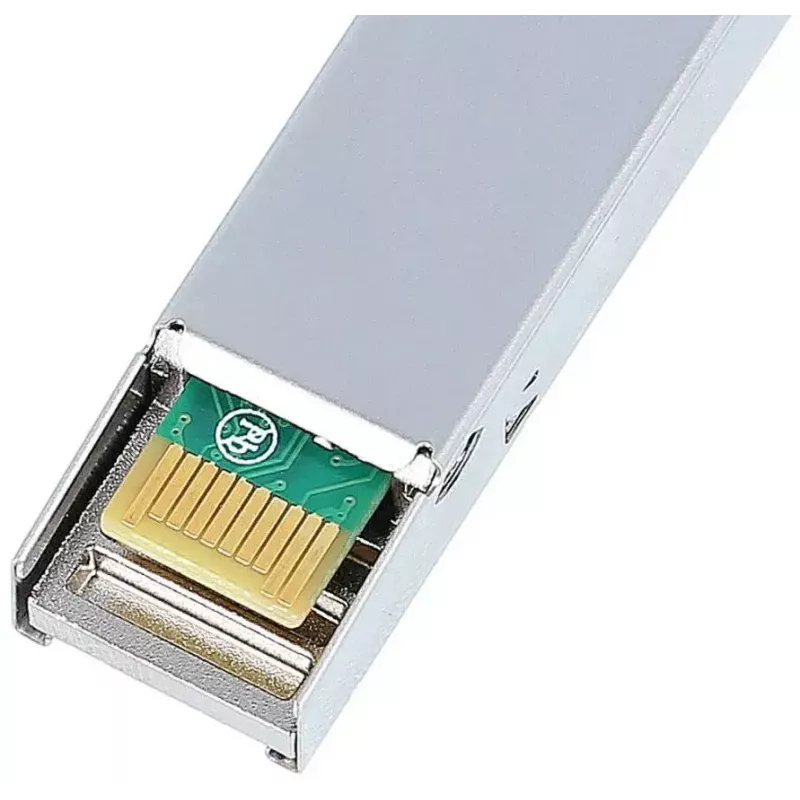

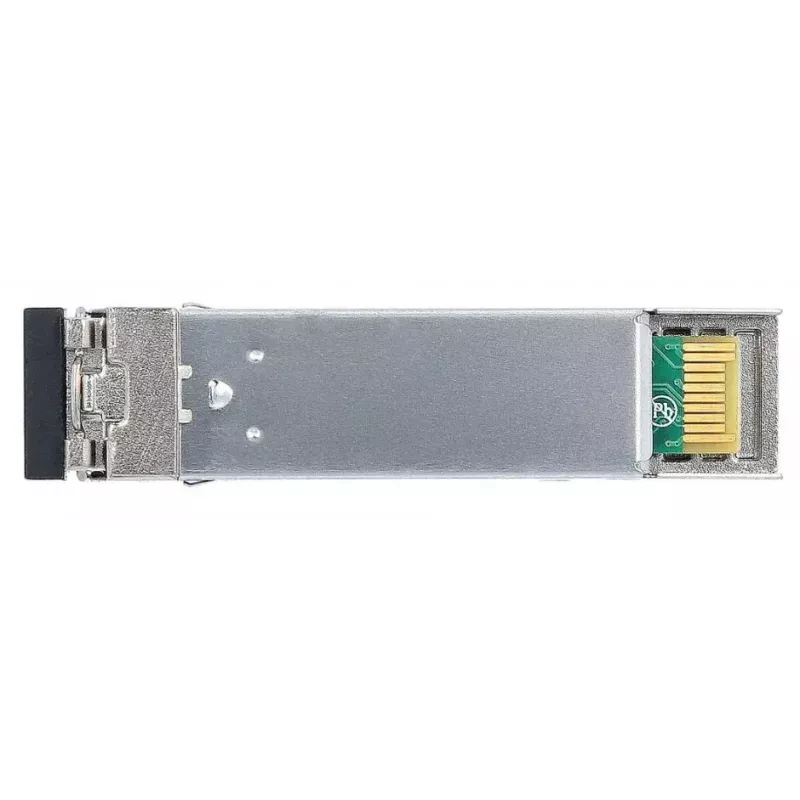

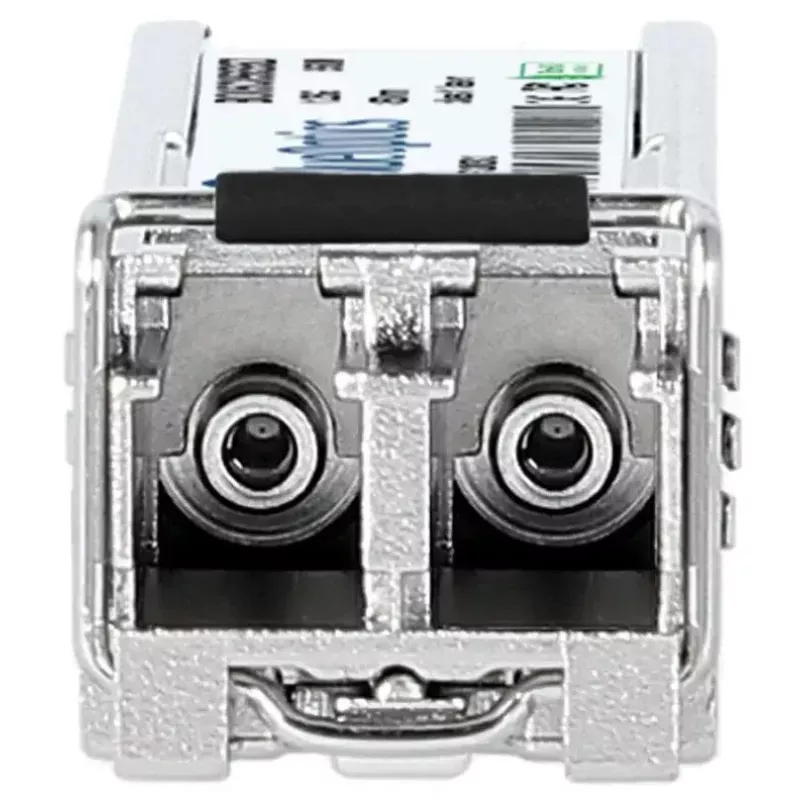

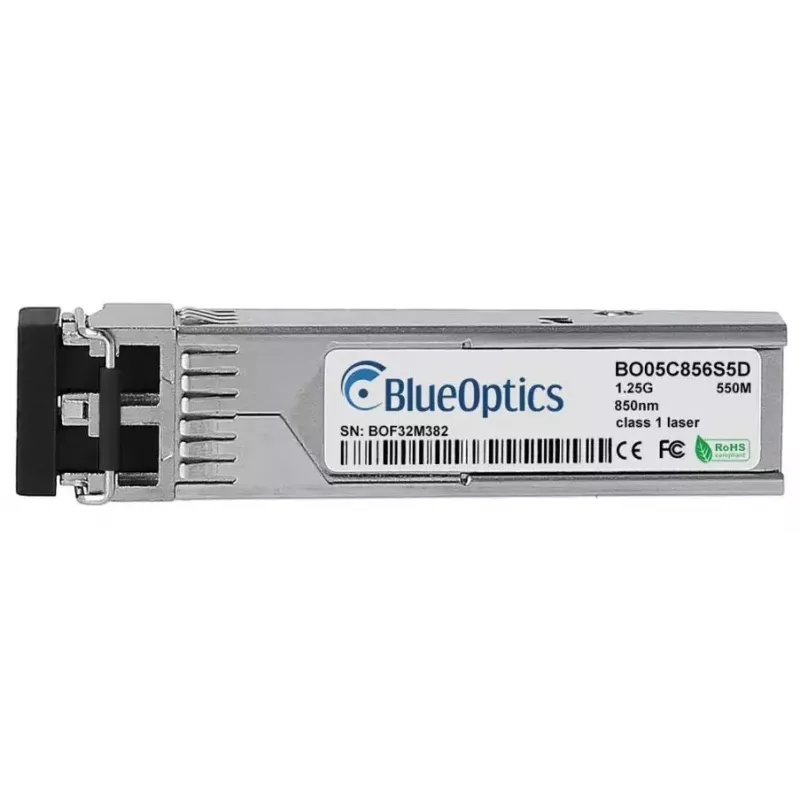

BlueOptics R9Q43A-BO SFP raiduztvērēja modulis ir paredzēts īsa attāluma optiskās šķiedras savienojumiem un atbalsta maksimālo datu pārraides ātrumu 1250 Mbit/s. Darbojoties pie 850 nm viļņa garuma, šis kompaktais modulis ir ietverts izturīgā metāla korpusā, pieņem LC optiskās šķiedras savienotājus un darbojas no 3,3 V barošanas avota. Ar maksimālo sasniedzamību līdz 550 m pa daudzmodu optisko šķiedru un vieglu konstrukciju, kas sver 20 g, tas ir piemērots uzstādīšanai slēdžos, multivides pārveidotājos vai citās SFP saderīgās tīkla iekārtās, kur nepieciešami uzticami ātrdarbīgi savienojumi.

Priekšrocības

Modulis nodrošina standartizētu SFP formas faktoru, kas atvieglo karsto pieslēgšanu, un sudraba krāsas metāla korpusu, kas garantē mehānisko aizsardzību un siltuma izkliedi. Tā 850 nm viļņa garums un 1250 Mbit/s caurlaidspēja atbilst izplatītākajām Ethernet un optisko kanālu saskarnēm īsa attāluma savienojumiem. Nelielais svars un kompaktie izmēri atvieglo lietošanu un samazina slodzi uz šasijas moduļiem uzstādīšanas laikā.

Piemērots

Galvenās specifikācijas

Lietošanas instrukcija

Pirms uzstādīšanas izslēdziet resursdatora ierīci, ja iekārta neatbalsta karsto pieslēgšanu. Noņemiet aizsargvāciņus no LC savienotāja un ievietojiet SFP moduli atbilstošajā SFP slotā, līdz tas nofiksējas. Pievienojiet LC optiskās šķiedras plākstera vadu, ievērojot pareizu polaritāti, un nodrošiniet šķiedras novietojumu tā, lai izvairītos no liekuma, kas pārsniedz ražotāja ieteikto rādiusu. Pēc ievietošanas ieslēdziet ierīci vai ļaujiet karstajai pieslēgšanai tikt atpazītai; pārbaudiet savienojuma statusa gaismas diodes vai pārvaldības saskarni, lai pārliecinātos par veiksmīgu savienojuma izveidi.

Ieteikumi

Izmantojiet daudzmodu optiskās šķiedras kabeli, kas atbilst moduļa viļņa garumam, lai sasniegtu optimālu attāluma veiktspēju; izvairieties no pārmērīgas optisko kabeļu saliekšanas vai noslogošanas; uzturiet savienotāju gala virsmas tīras, lai saglabātu signāla kvalitāti. Pirms ieviešanas pārbaudiet saderību ar resursdatora ierīces atbalstītajiem SFP moduļiem un programmaparatūru.
