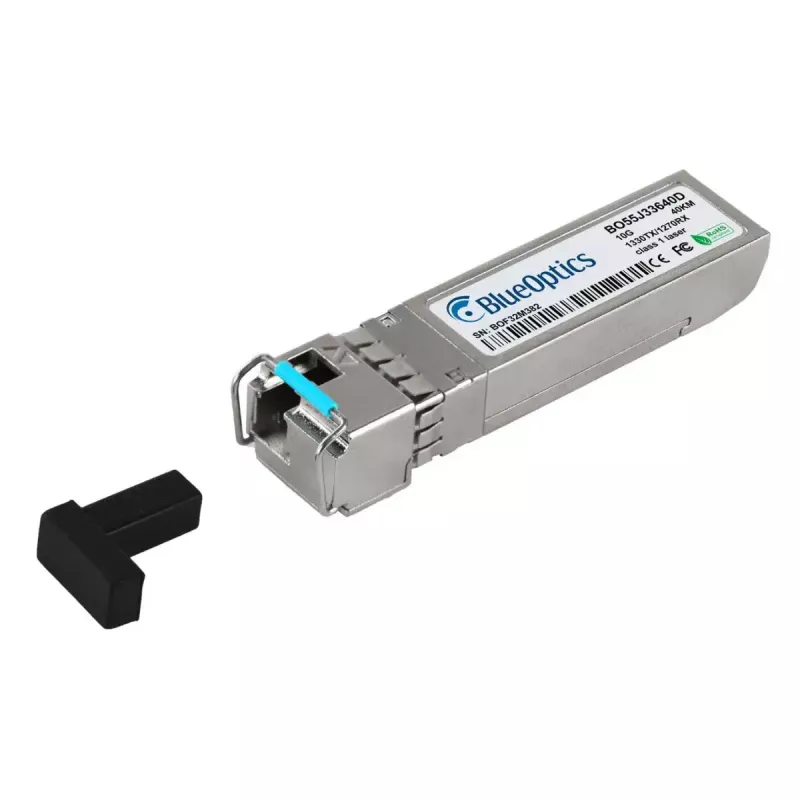

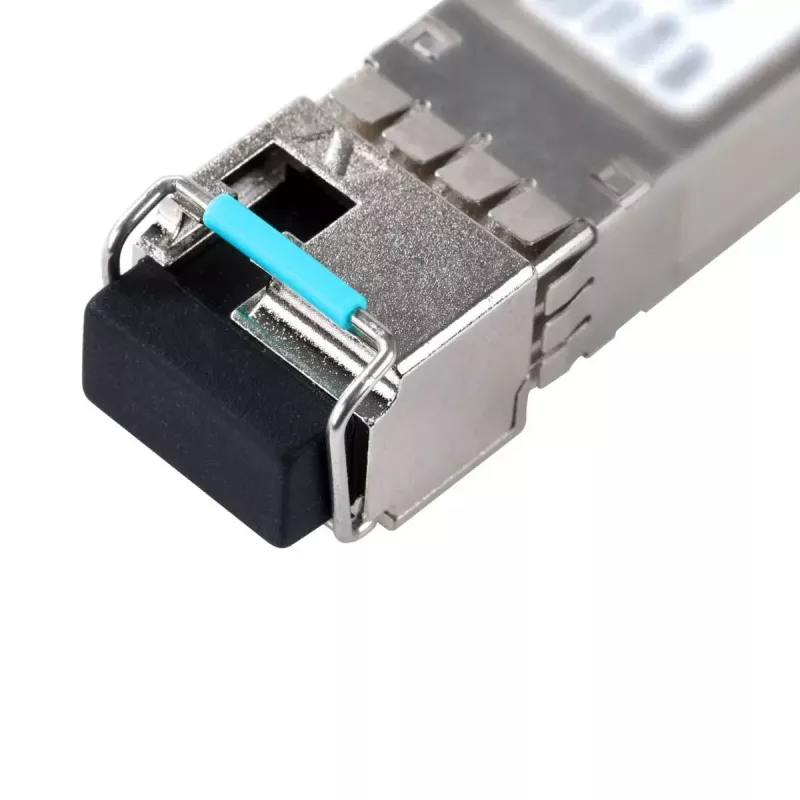

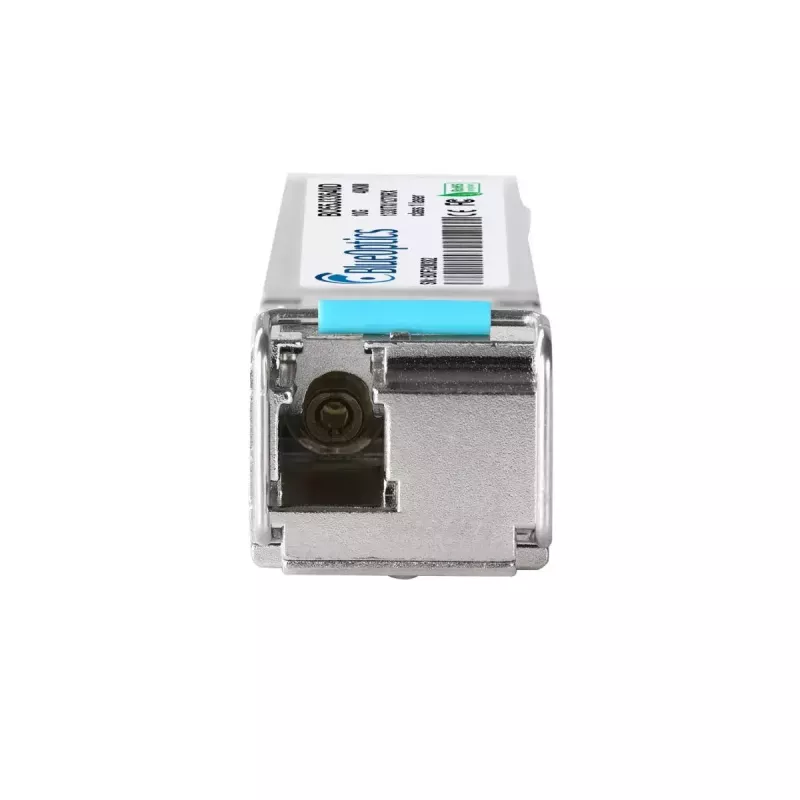

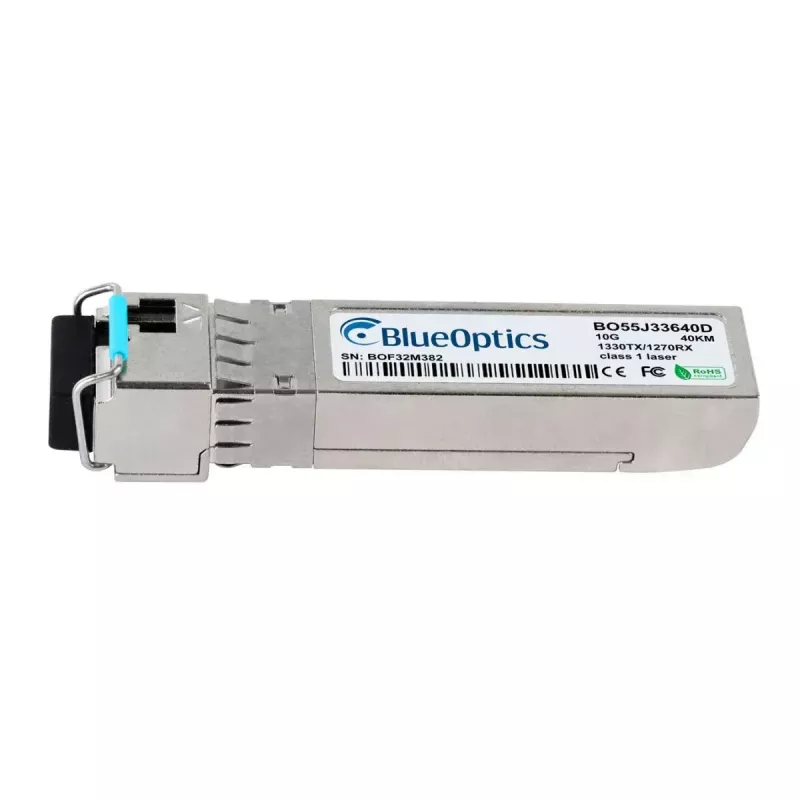

SFP raiduztvērēja modulis BlueOptics SFP-10G-BX10-D-40-BO 10000 Mbit/s SFP+

BlueOptics SFP-10G-BX10-D-40-BO ir vienmoda optiskās šķiedras SFP+ raiduztvērēja modulis, kas paredzēts 10 Gbit/s tīkliem. Ievietots metāla korpusā un sver 20 g, tas nodrošina kompaktu 10GBASE-BX-D risinājumu ar LC simplex savienojumu. Modulis integrē atsevišķu raidītāja (1270 nm) un uztvērēja (1330 nm) viļņu garumus, lai ļautu veikt abpusējo pārraidi pa vienu šķiedru, atbalsta digitālo diagnostikas uzraudzību (DDM/DOM), un ir būvēts atbilstoši nozares MSA mehāniskajiem un elektriskajiem standartiem plug-and-play savietojamībai.

Priekšrocības

Modulis atbalsta datu pārraides ātrumu līdz 10 000 Mbit/s ar zemu svaru un kompaktu SFP+ formas faktoru, kas piemērots augsta blīvuma instalācijām. Metāla korpuss nodrošina mehānisku izturību un termisko stabilitāti. Atbilstība MSA un kvalitatīvu optisko un elektronisko komponentu izmantošana veicina augstu MTBF un ilgu darbības mūžu. DDM/DOM iespēja ļauj attālināti uzraudzīt spriegumu, temperatūru, lāzera nobīdes strāvu un optisko jaudu, lai vienkāršotu apkopi.

Piemērots

• 10 Gbit/s Ethernet un Fibre Channel over Ethernet (FCoE) savienojumiem
• Liela attāluma vienmoda optiskās šķiedras savienojumiem līdz noteiktajam sistēmas diapazonam
• Augsta blīvuma slēdžu, maršrutētāju un atmiņas sistēmu portiem, kas pieņem SFP+ moduļus
• Tīkla segmentiem, kur nepieciešama abpusējā (BX) pārraide pa vienu šķiedru

Galvenās specifikācijas

• Saskarnes veids: SFP+
• Maksimālais datu pārraides ātrums: 10 000 Mbit/s
• Viļņu garumi: TX 1270 nm / RX 1330 nm (abpusējā pārraide pa vienmoda šķiedru)
• Konektora veids: LC simplex
• Korpuss: metāls
• Svars: 0.02 kg
• DDM/DOM atbalsts: jā (MSA SFF-8472)
• Atbilstība: MSA saderīgas mehāniskās un elektriskās specifikācijas

Lietošana

Ievietojiet SFP+ raiduztvērēju SFP+ sliedē vai portā saderīgā tīkla iekārtā, līdz tas nofiksējas. Pievienojiet LC simplex vienmoda optiskās šķiedras ielāpu vadu, kas atbilst moduļa BX viļņu garumu izkārtojumam: savienojiet viena moduļa TX ar attālā moduļa RX. Ja iespējams, iespējojiet vai pārbaudiet DDM/DOM atbalstu resursdatora ierīcē, lai uzraudzītu moduļa parametrus. Ieslēdziet strāvu un pārbaudiet savienojuma statusu un datu caurlaidi resursdatora sistēmā; ievērojiet resursdatora ražotāja norādījumus par programmaparatūru vai saderības iestatījumiem, ja pastāv ražotāja bloķēšana.

Ieteikumi

Izmantojiet sertificētus vienmoda LC ielāpu vadus un ievērojiet liekuma rādiusa un instalācijas labāko praksi, lai uzturētu optisko veiktspēju. Pārbaudiet, vai tīkla aparatūra atbalsta SFP+ 10GBASE-BX-D moduļus un DDM/DOM funkcijas pilnai funkcionalitātei. Kritiskiem savienojumiem pirms pilnīgas izvēršanas testējiet moduli savā vidē un uzturiet tīrus konektoru gala virsmas, lai izvairītos no signāla zudumiem.
