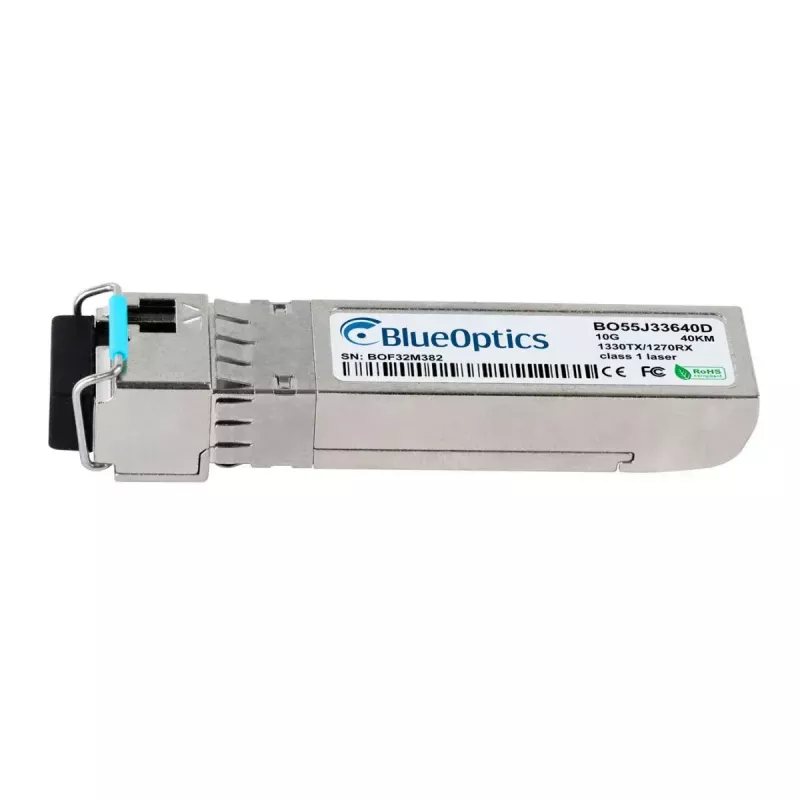

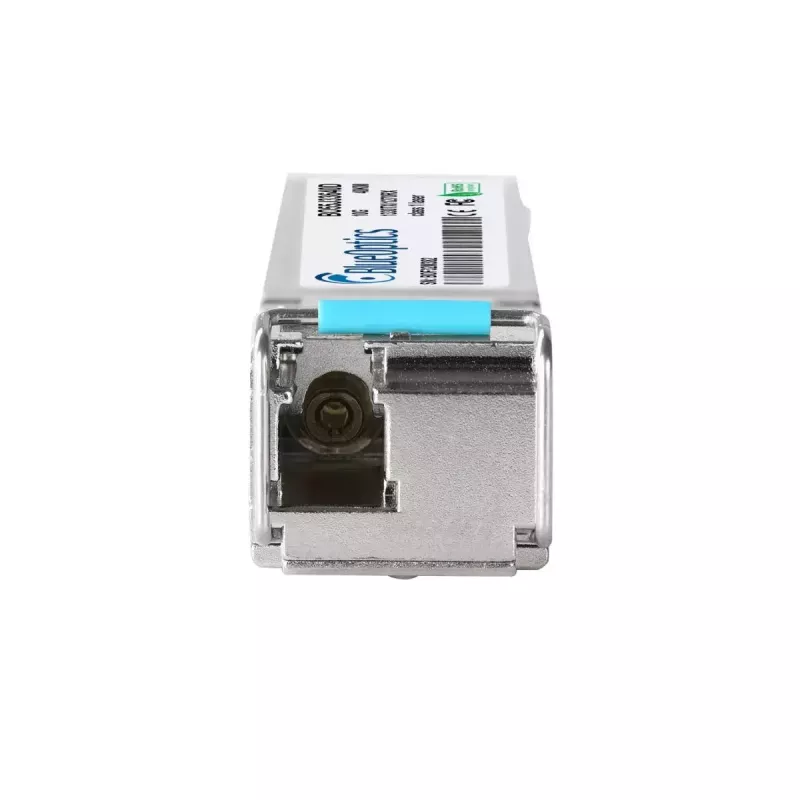

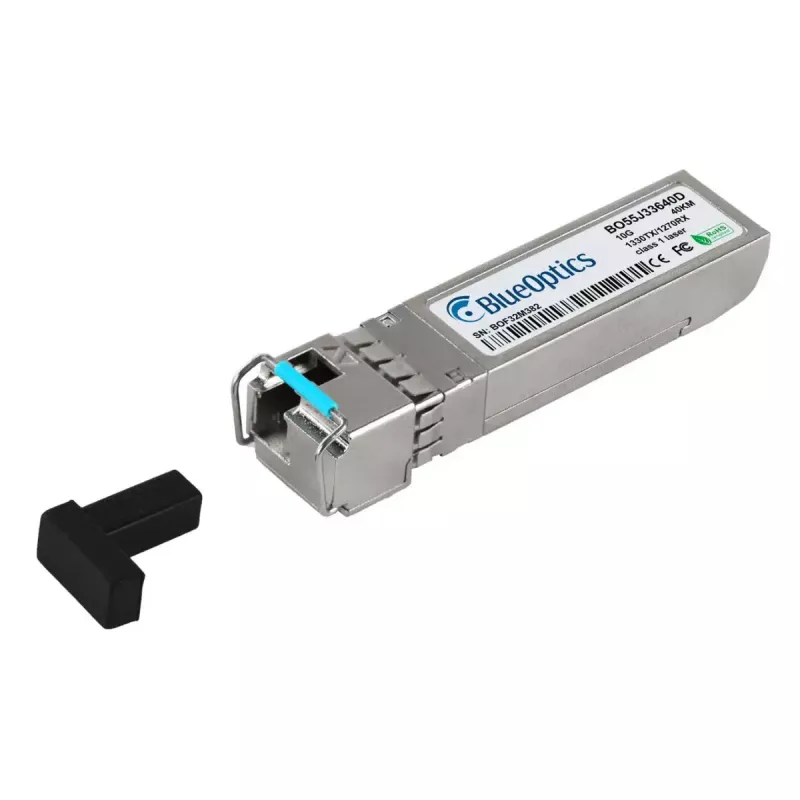

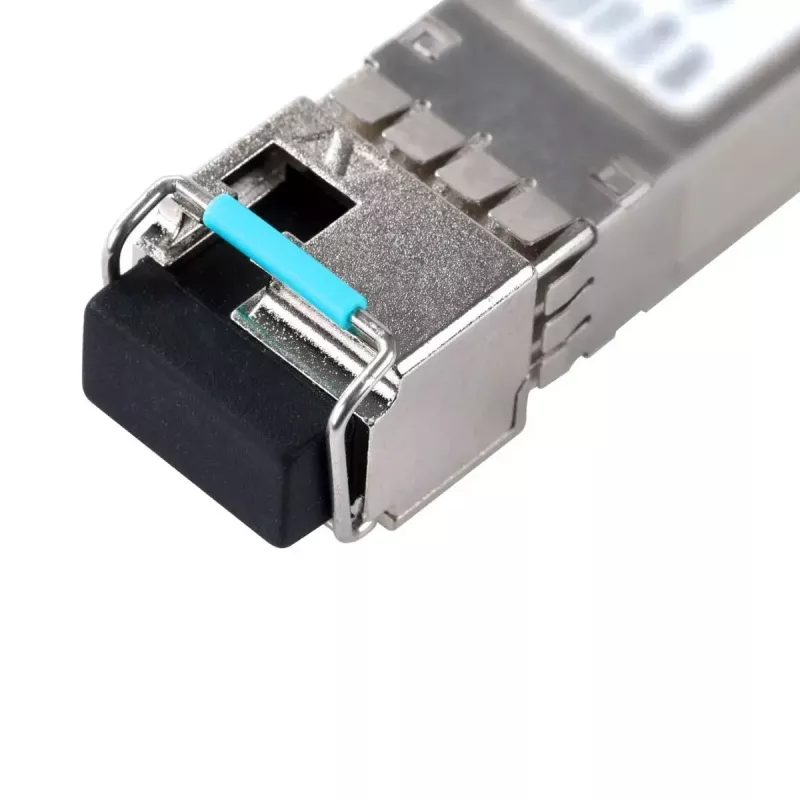

SFP raiduztvērēja modulis BlueOptics SFP-10G-ER-SM1330-BIDI-BO 40000 m

BlueOptics SFP-10G-ER-SM1330-BIDI-BO ir SFP+ optisko šķiedru raiduztvērēja modulis, kas paredzēts tālsatiksmes 10 Gbps datu pārraidei pa vienmoda optisko šķiedru. Modulis atbalsta divvirzienu komunikāciju pa vienu šķiedru, izmantojot LC simpleksa savienotāja topoloģiju, un tas ir ievietots alumīnija korpusā, kas padara ierīci vieglu (aptuveni 20 g) un mehāniski izturīgu uzstādīšanai tīkla komutatoros, maršrutētājos un transporta iekārtās. Raiduztvērējs ir paredzēts savienojumiem līdz 40 000 m un realizē raidītāja un uztvērēja optiskās lomas dažādos viļņu garumos, lai nodrošinātu BX-D 10GBASE darbību.

Priekšrocības

Raiduztvērējs nodrošina 10 Gbps līnijas ātruma iespējas ar atbalstu tālsatiksmes vienmoda šķiedras savienojumiem līdz 40 km. Tā alumīnija korpuss nodrošina mehānisku aizsardzību, vienlaikus saglabājot moduļa vieglumu, un LC simpleksa saskarne ļauj veikt vienas šķiedras divvirzienu darbību, lai samazinātu kabeļu izmantošanu. Modulis ir izstrādāts, lai atbilstu kopējiem MSA SFP+ mehāniskajiem un optiskajiem profiliem, un ietver digitālās diagnostikas iespēju reāllaika galveno parametru uzraudzībai, ja to atbalsta resursdatora aparatūra.

Piemērots

• Tālsatiksmes 10 Gbps augšupsaites starp komutatoriem un kodola maršrutētājiem
• Pilsētas un teritoriālie tīkli (WAN) pa vienmoda optisko šķiedru
• Datu centru starpsavienojumi, kam nepieciešami vienas šķiedras divvirzienu savienojumi
• Tīkla aparatūra, kas pieņem SFP+ raiduztvērējus ar LC simpleksa savienotājiem

Galvenās specifikācijas

• Formas faktors: SFP+
• Datu pārraides ātrums: 10 Gbps
• Optiskais formāts: 10GBASE-BX-D (divvirzienu pa vienmoda šķiedru)
• Viļņu garumi: raidītājs un uztvērējs darbojas atsevišķos viļņu garumos BIDI darbībai
• Maksimālais savienojuma attālums: līdz 40 000 m (40 km) pa vienmoda šķiedru
• Savienotājs: LC simplekss
• Korpusa materiāls un krāsa: alumīnijs, alumīnija krāsa
• Svars: aptuveni 0,02 kg
• Digitālā diagnostika (DDM/DOM), ja to iespējo resursdatora aparatūra

Lietošana

Ievietojiet SFP+ raiduztvērēju piemērotā SFP+ portā komutatorā, maršrutētājā vai citā saderīgā tīkla ierīcē, ievērojot ražotāja karstās pieslēgšanas procedūras. Savienojiet LC simpleksa vienmoda optiskās šķiedras ielāpu kabeli starp raiduztvērējiem katrā savienojuma galā, nodrošinot pareizu orientāciju divvirzienu viļņu garumiem. Pārbaudiet savienojuma statusu un, ja resursdatorā pieejams, piekļūstiet digitālajai diagnostikai, lai uzraudzītu barošanas spriegumu, raidīšanas/uztveršanas jaudu un temperatūru. Ievērojiet standarta ESD piesardzības pasākumus, rīkojoties ar moduli, un aizsargājiet optiskās saskarnes ar putekļu vāciņiem, kad tās nav pievienotas.

Ieteikumi

Izmantojiet augstas kvalitātes vienmoda optisko šķiedru un LC simpleksa ielāpu vadus, kas paredzēti tālsatiksmes lietojumiem, lai sasniegtu norādīto 40 km attālumu. Pārliecinieties, ka resursdatora ierīce atbalsta 10GBASE-BX-D divvirzienu darbību un DDM/DOM funkcionalitāti, ja nepieciešama attālināta uzraudzība. Nodrošiniet pareizu raiduztvērēju pārošanu un viļņu garumu saskaņošanu pretējos savienojuma galos uzticamai darbībai.
